Санкт-Петербургский Государственный

Архитектурно- Строительный Университет

Кафедра Автоматики и Электротехники

Курсовая работа на тему

«Электроснабжение строительных площадей»

Выполнил студент 1-го курса

специальности ПГСсп

факультета безотрывных форм обучения

Назаров А.Б.

08-055

Проверил _______________________________

Санкт-Петербург

2009

Вариант №13

Объекты строительной площадки

Таблица П6-1

Объект и его обозначение	Наименование групп электроприемников	Условные номера групп электроприемников
Башенные краны (БК)	Электродвигатели башенных кранов	1
Бетоносмесительное отделение (БСО)	Вибраторы	2
	Растворонасосы	3
	Компрессоры	4
Строящийся корпус (СК)	Ручной электроинструмент	5
	Сварочные трансформаторы	6

Исходные данные для расчета

Таблица П6-2

№ варианта	Условные номера групп по электроприемников (из табл. П6-1)
	1			2			3			4			5			6
	Рн, КВт	Cos f	ПВ	Рн, КВт	Cos f	ПВ	Рн, КВт	Cos f	ПВ	Рн, КВт	Cos f	ПВ	Рн, КВт	Cos f	ПВ	Рн, КВт	Cos f	ПВ
13	500	0,8	0,55	35	0,6	0,5	45	0,65	1,0	45	0,8	0,9	15	0,8	1,0	60	0,6	0,7

Координаты центров электрических нагрузок отдельных объектов строительной площадки

№ варианта
		Башенные краны (БК)			Бетоносмесительное отделение (БСО)		Строящийся корпус (СК)
		Х, м		Y, м	Х, м	Y, м	Х, м	Y, м
13	30		95	110	15	30	105

Таблица П6-3

Исходные данные для расчета мощностей

Задано					Определено из приложения №1
Наименование групп электроприемников		Суммарная установленная мощность Рн, кВт	Cos f	ПВ	Коэффициент спроса Кс
БК	Электродвигатели башенных кранов	500	0,8	0,55	0,3
БСО	Вибраторы	35	0,6	0,5	0,25
	Растворонасосы	45	0,65	1,0	0,7
	Компрессоры	45	0,8	0,9	0,8
СК	Ручной электроинструмент	15	0,8	1,0	0,25
	Сварочные трансформаторы	60	0,6	0,7	0,3

1. Расчет мощности потребляемой строительной площадкой.

1. Определяем величины активных расчетных мощностей отдельных групп электроприемников по формулам (1, 2, 3):

- для башенного крана

- для вибраторов

- для растворонасосов ПВ=1

- для компрессоров

- для ручного электроинструмента ПВ=1

- для сварочных трансформаторов

2. Определяем величину активной расчетной мощности для всей строительной площадки:

3. Определяем величины реактивных расчетных мощностей отдельных групп электроприемников:

- для башенного крана

- для вибраторов

- для растворонасосов

- для компрессоров

- для ручного электроинструмента ПВ=1

- для сварочных трансформаторов

4. Определяем величину реактивной расчетной мощности всей строительной площадки:

5. Определяем расчетную полную мощность и cosϕ всей строительной площадки:

6. Уточняем величины рассчитанных мощностей с учетом коэффициента участия в максимуме нагрузки Км, который принимаем равным 0,85:

или

Таким образом, полная расчетная мощность всей строительной площадки Sрасч.=222,55кВА; исходя из этого значения можно выбрать мощность трансформатора понижающей трансформаторной подстанции (подробнее см. Раздел II).

1. Выбор компенсирующих устройств для строительной площадки.

1. Рассчитываем реактивную мощность компенсирующего устройства lдля повышения коэффициента мощности электрооборудования строительной площадки:

Из таблицы Приложения №2 по результатам расчета выбираем для компенсации конденсаторную установку типа ККУ-0,38- II номинальной мощностью Qн=160 квар.

2. Выбор мощности силового трансформатора.

1. Вначале рассчитываем реактивную мощность строительной площадки с учетом мощности компенсирующего устройства Q_КУ:

2. Определяем полную расчетную мощность стройплощадки S¹:

3. По результатам, полученным в п.2, используя Приложение№3, проводим предварительный выбор трансформатора, исходя из того, что его мощность должна быть больше S¹.

Выбираем трансформатор типа ТМ-250/10 мощностью S_тр= 250 кВА.

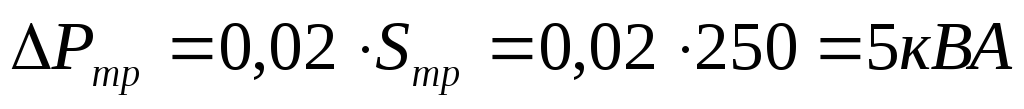

4. Рассчитываем потери в трансформаторе ∆Р_тр и ∆Q_тр:

5. Определяем общие расчетные мощности стройплощадки:

6. Проверяем соотношение S_тр>Sобщ соотношение выполняется, следовательно, принимаем трансформатор ТМ-250/10 номинальной мощностью 250 кВА.

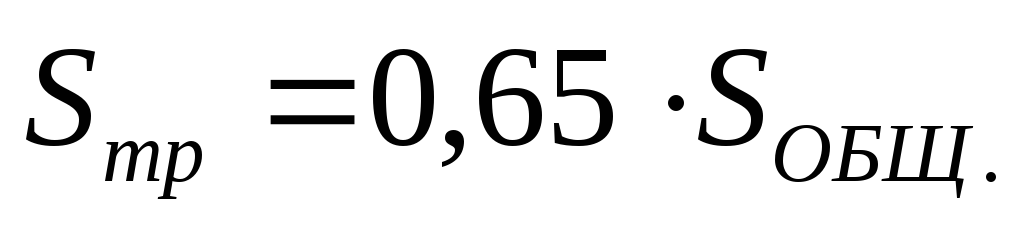

Однако такой выбор не будет оптимальным, так как трансформатор будет работать с большой недогрузкой. Более рациональным представляется использование в таком случае двух трансформаторов меньшей мощностью, мощность каждого из них определяется исходя из условия:

где S_ОБЩ – общая мощность стройплощадки, полученная в п.5 настоящего раздела.

Таким образом, из всего вышесказанного, проводим окончательный выбор трансформаторов

По приложению №3 выбираем два трансформатора типа ТМ-160/10 мощностью 160 кВА каждый.

3. Определение центра нагрузок.
