2. Расчет геометрических характеристик
Ширина площади опирания - 6 см, не менее 5.5 см по СНиП II-25-80 "Деревянные конструкции"
Расчетный пролет панели:
Полные нагрузки на 1 пог.м панели при ее ширине 2,2м составляют
Нормативная нагрузка
Расчетная нагрузка
Расчетные усилия
3. Геометрия сечения
3.1 Геометрические характеристики сечения
Общая высота плиты
Суммарная толщина ребер
Расчетная ширина приведенного сечения
Так как L > 6a, где L= 6 м - длина плиты; a = 0,681 м - расстояние между продольными ребрами по осям
Геометрические характеристики приводятся к тому материалу, в котором проверяется напряжение. При расчете плит, характеристики приводим к материалу обшивки - фанере, так как производим проверку их прочности как наиболее напряженный элемент
Приведенные геометрические характеристики
Приведенная к фанере нижней обшивки площадь сечения ребер
Приведенная к фанере нижней обшивки площадь сечения верхней обшивки
Приведенная к фанере нижней обшивки площадь сечения нижней обшивки
Приведенная площадь сечения
3.2 Статический момент относительно нижней плоскости нижней обшивки
3.3 Расстояние от нижней кромки до нейтральной оси
3.4 Момент инерции, приведенный к фанере
3.5 Статический момент верхней обшивки, приведенный к фанере
3.6 Статический момент нижней обшивки, приведенный к фанере
3.7 Статический момент отсеченной выше нейтральной оси, приведенный к фанере
4 Расчет по первой группе предельных состояний
4.1 Расчет прочности по нормальным напряжениям в растянутой обшивке
Коэффициент, учитывающий ослабление в стыке на ус
Коэффициент, зависящий от условий эксплуатации
Коэффициент, зависящий от класса ответственности

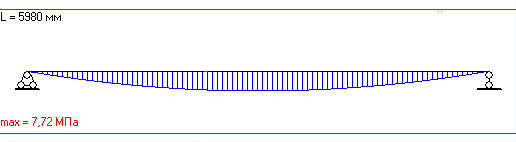

Эпюра растягивающих напряжений
Процент расхождения
Прочность обшивки обеспечена
4.2 Устойчивость верхней сжатой обшивки
По СНиП II-25-80, при
где a - расстояние между ребрами в свету
Эпюра сжимающих напряжений в верхней обшивке
Процент расхождения
Устойчивость верхней обшивки обеспечена
4.3 Местный изгиб от сосредоточенного груза
Предполагается, что действие сосредоточенной нагрузки распределяется на ширину 1м, а расчетная схема представляет собой балку с защемленными концами
a - расстояние между ребрами в свету
коэффициент, учитывающий кратковременное действие монтажной нагрузки

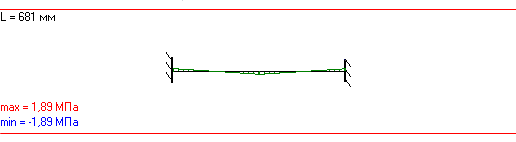

Эпюра моментов в верхней обшивки от сосредоточенного усилия
Процент расхождения
Устойчивость верхней обшивки обеспечена
4.4 Прочность на скалывание по клеевому шву

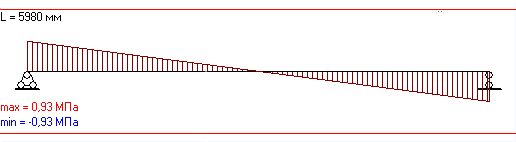

Эпюра касательных напряжение в верхнем клеевом шве
Процент
расхождения
Прочность
клеевого шва обеспечена
4.5 Прочность ребер на скалывание по нейтральной оси у опор

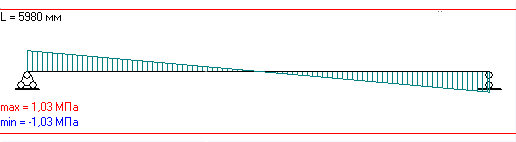

Эпюра касательных напряжений в ребрах по нейтральной оси
Процент
расхождения
Прочность
клеевого шва обеспечена
5. Расчет по второй группе предельных состояний
Прогиб плиты в середине пролета
Предельный прогиб
Расчетный прогиб
Прогиб плиты покрытия
Разница
между прогибами
Прогиб
плиты не превышает предельного
Теплотехнический расчет для
г. Пермь
Здание: Производственное
Температура внутреннего воздуха по ГОСТ 30494-96:
Средняя температура наружного воздуха [°С], равная средней температуре наиболее холодной пятидневки по СНиП 23-01-99
Средняя температура отопительного периода по СНиП 23-01-99:
Продолжительность отопительного периода по СНиП 23-01-99:
Градусосутки отопительного периода
Рекомендуемое термическое сопротивление определяется по формуле
Где a = 0,00025 и b = 1,5
Либо путем линейной интерполяции по таблице 4 СНиП 23-02-2003
Расчет толщины утеплителя
утеплитель: Отсутствует
коэффициент теплопроводности
Общее термическое сопротивление плиты находится по формуле
Выразим толщину утеплителя из получившегося уравнения
Где термические сопротивления материалов в плите:
Расчетная толщина утеплителя:
Температура внутренней ограждающей поверхности
