Розділ 5. Робота з текстом

5.1. Створення текстового об'єкта

Для використання інструменту Текст існує дві можливості. У першому випадку, вибравши інструмент Текст, потрібно окреслити при допомозі миші текстове поле і ввести в нього потрібний текст (рис. 35).

Рис. 35. Робота з текстом

Рис. 36. Робота з текстом

За допомогою кутового маркера можна змінювати розміри текстового поля, при цьому текст, розташований всередині, автоматично підганяється під розмір поля. На панелі властивостей (під рядком меню у верхній частині екрана) можна змінити шрифт тексту, розмір шрифту, вирівняти текст потрібним чином всередині поля, є також можливість розташувати текст вертикально або горизонтально.

Інший варіант - після вибору інструменту Текст виконати клацання лівою клавішею миші і відразу почати введення тексту. Після того, як введення тексту закінчений, можна вибрати інструмент селектор і почать працювати з текстом, як зі звичайним об'єктом. Його можна переміщать, обертати, змінювати розміри, редагувати контур і заливку (Рис. 36).

5.2. Кернінг

У зв'язку з різним шрифтом букв відстань між деякими літерами, які стоять поруч буває занадто великим. Наприклад, відстань між буквами Т і О в прикладі можна було б зменшити. Існує спосіб вручну зменшити цю відстань. Для цього потрібно помістити курсор між літерами, відстань до яких ви хочете зменшити, і використовувати Alt + стрілки для переміщеня літери, що стоїть праворуч від курсора. На рис. 37 наведено приклад кернінгу. У другому випадку зменшено відстань між буквами Т і о.

Результат невдалого ручного кернінгу можна скасувати, вибравши в меню Текст пункт Забрати ручний кернінг.

5.3. Розташування тексту вздовж кривої Текст можна розташувати уздовж будь-якої кривої. Для цього потрібно виділити одночасно потрібний текст і криву і вибрати в меню Текст пункт Розмістити по контуру. Текст розміститься по кривій, починаючи від лівого її краю (рис. 38). Рис. 38. Розташування тексту вздовж кривої.

Для того щоб зняти текст з контуру, потрібно в меню Текст вибрати пункт Зняти з контура.

Рекомендується створювати спеціальну криву для розміщення на ній тексту, це зробить роботу зручнішою. Наприклад, ви можете зробити цю криву невидимою.

5.4. Заверстуванням тексту в блок

Будь-який текст можна помістити всередину блоку довільної форми. Наприклад, можна помістити текст всередину овалу (рис. 39). Необхідно намалювати овал і створити текстовий об'єкт. Після цього овал і текстовий об'єкт потрібно виділити. В меню Текст вибрати пункт зверстані в блок (рис. 40, 41).

Рис. 41. Текст, зверстаний у блок

Для того щоб вийняти текст з блоку, потрібно в меню Текст вибрати пункт Вийняти з блоку. 39Ю.П. Немчанінова. Обробка та редагування векторної графіки в Inkscape,

Завдання на лабораторне заняття:

Створити фігури і лінії в редакторі векторної графіки Inkscape та малюнки за вказаними сюжетами.

План лабораторної роботи:

1. Робота з фігурами.

2. Робота з лініями. Криві Безьє, криві Спіро.

3. Робота з текстом.

Хід виконання лабораторного завдання:

1. Запустити програму Inkscape. Пуск – Програми - Inkscape.

2. Побудувати прямокутник синього кольору з червоним контуром. Оберіть інструмент прямокутник на панелі інструментів та протягніть по уявній діагоналі прямокутника. Зафарбуйте прямокутник в синій колір. Найпростіший спосіб змінити заливку об'єкта - клацнути мишею на потрібному кольорі палітри при виділеному об'єкті. Вибрати в меню Об'єкт пункт Заливка та штрих . Відкрийте закладку стиль обводки. Встановіть товщину 15, виберіть прямокутне зєднання, суцільну лінію. Відкрийте закладку обводка. Зробіть контур прямокутника червоним.

4. Побудувати еліпс червоного кольору з синім штриховим контуром.

5 . Побудувати квадрат зеленого кольору з жовтим контуром та коло жовтого кольору з зеленим контуром. При побудові квадрата та кола необхідно утримувати натиснутою клавішу ctrl+alt.

6 . Побудувати наступні об’єкти:

Оберіть інструмент многокутник та на панелі Властивостей оберіть кількість сторін многокутника.

7 . Побудуйте зображені об’єкти:

Оберіть на панелі інструментів інструмент Спіраль та на панелі Властивості симетрична або логарифмічна спіраль та обрати кількість обертів спіралі. Щоб побудувати жовту спіраль з витками, що переривають колір, виберіть на вкладці заливка кнопку створення дірок і розмістіть спіраль над прямокутником зеленого кольору.

8. Побудуйте графічні зображення:

Спочатку побудуйте спіраль за допомогою інструмента Спіраль та зірку за допомогою інструмента Зірки. Виділіть об’єкт та оберіть інструмент Контур , або пункт меню Контур, кнопка Оконтурить об’єкт, Оконтурить обводку, протягніть мітки в потрібному напрямі.

9. Зобразіть криву лінію з використанням інструменту олівець

. Виберіть інструмент олівець і намалюйте три криві, змінюючи рівень згладжування . Включіть опцію Малювати криву Спіро і намалюйте три криві, змінюючи рівень згладжування .

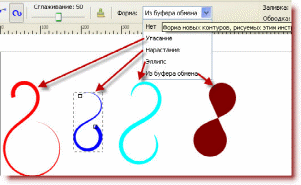

Виберіть налаштування форми намальованих контурів. Ось вони на малюнку вже знайомої нам завитушки: Зробіть такі малюнки.

9. Зобразіть криву лінію з використанням інструменту Крива.

Виберіть інструмент Малювати криві Безье і прямі лінії (B). На малюнку намальовані криві з різними формами: без форми, згасання, наростання, еліпс, а також з буфера обміну (в буфері перебувала зірочка).

10. Створіть малюнок, використовуючи криві Безьє

11. Створіть надпис

Оберіть інструмент Текст. Введіть текст. Розмістіть текст вздовж кривої: виділіть текст, продублюйте його (Правка, Продублювати). Зобразіть криву лінію. Виділіть текст і криву, утримуючи клавішу Shift, виберіть в меню Текст кнопку Розмістить по контуру.

12. Створіть наступне зображення, розфарбуйте на власним смаком.

13. Створіть наступне зображення, збережіть під назвою Прізвище Мій ведмедик.

19
