8.3.1. Подготовка гаубицы к проверке прицельных приспособлений

Исходное положение: гаубица установлена на твердой горизонтальной площадке и переведена в боевое положение.

Убедиться, что контрольная площадка казенника протерта ветошью, и отгоризонтировать гаубицу, для чего:

установить реечные домкраты в рабочее положение;

установить контрольный уровень на контрольную площадку казенника;

отгоризонтировать гаубицу в поперечном направлении, поднимая поочередно хоботовые части станин вращением реечных домкратов. В продольном направлении отгоризонтировать гаубицу подъемным механизмом с точностью до по контрольному уровню;

убедиться, что механизмы наведения работают плавно, без рывков и заеданий.

8.3.2. Подготовка прицельных приспособлений к проверке

Осмотреть прицельные приспособления, протереть их наружные детали и убедиться в легкости и плавности хода механизмов, проверить крепление прицелов на гаубице, крепление гаек, винтов, шплинтов и колец.

8.3.3. Проверка контрольного уровня

1. Протереть насухо опорные площадки контрольного уровня.

2. Поставить контрольный уровень на площадку вдоль ствола по риске, имеющейся на контрольной площадке, и, действуя маховиком механизма вертикальной наводки, вывести пузырек контрольного уровня на середину (между рисками).

3. Повернуть контрольный уровень на , установить его вторично по продольной риске на контрольной площадке. Если пузырек контрольного уровня установится точно посередине, контрольный уровень верен. Если пузырек контрольного уровня сместился, необходимо примерно половину ошибки выбрать упорным винтом уровня, а другую половину ошибки механизмом вертикальной наводки гаубицы выбрать так, чтобы пузырек вышел на середину. Затем вновь повернуть контрольный уровень на . Если при этом пузырек контрольного уровня не установится посередине, проверку необходимо повторять до тех пор, пока при повороте на пузырек не установится в среднее положение. После этого считают уровень проверенным.

8.3.4. Проверка нулевых установок прицела

1. Привести ствол гаубицы в горизонтальное положение по контрольному уровню, установленному на контрольной площадке казенника в продольном и поперечном направлениях.

2. Установить контрольный уровень на срез корзины панорамы параллельно поперечному уровню, и вращая маховик 19 (рис. 11) МПК, вывести пузырек контрольного уровня на середину.

3. Повернуть контрольный уровень на срезе корзины панорамы на ; вращая маховик 11, вывести пузырек контрольного уровня на середину; вращая маховичок 15 МУМЦ, вывести пузырек продольного уровня на середину.

4. После выполнения операций по пп. 4.1.- 4.3. на шкалах прицела должны быть нулевые установки (прицел , уровень ), а пузырек поперечного уровня прицела должен быть на середине.

Если установка на шкалах МУМЦ будет не , необходимо, вывинтив отверткой на один-два оборота винт, повернуть кольцо тысячных так, чтобы деление его шкалы стало против риски фиксатора, после чего ввинтить винт.

Если нулевое деление шкалы тысячных 4 МУП не совмещается с риской указателя, необходимо вывинтить отверткой на один-два оборота и повернуть кольцо со шкалой тысячных так, чтобы деление его шкалы стало против риски указателя, после чего ввинтить винты.

Если пузырек поперечного уровня окажется не на середине, необходимо верхним и нижним регулировочными винтами повернуть оправу поперечного уровня так, чтобы пузырек установился на середине, предварительно вывинтив отверткой левую пробку, которую после регулировки ввинтить на место.

8.3.5. Проверка нулевой линии прицеливания механического прицела

1. Проверка нулевой линии прицеливания производится после проверки нулевых установок прицела.

2. Нулевая линия прицеливания проверяется по удаленной точке на местности (не ближе 1000 м) или по перекрестиям на щите.

Щит представляет собой фанерный лист с нанесенными на нем перекрестиями, определяющими направление оптической оси панорамы и оси канала ствола (рис. 23).

Установить щит на расстоянии 50 м от дульного среза ствола. Щит должен быть установлен перпендикулярно линии визирования, без наклона.

3. Для проверки нулевой линии по удаленной точке на местности необходимо:

поставить панораму в корзину и закрепить ее нажимным винтом;

натянуть нити по рискам на дульном срезе ствола;

отсоединить лоток, сжав пружину штифтами. Повернуть лоток вверх и закрепить за клоц проволокой;

снять с клина затвора упорную крышку и вынуть ударник с бойком;

навести ствол в точку наводки, визируя через отверстия клина и через центр перекрестия из нитей на дульном срезе;

установить прицел вертикально по поперечному уровню, для чего, вращая барабан угломера и барабан отражателя панорамы, совместить перекрестия панорамы (вершину центрального угольника) с точкой, в которую наведен перекрестием на дульном срезе ствол (рис. 24).

В результате перечисленных действий на шкалах угломера панорамы должна быть установка , а на шкалах отражателя . При отклонении в установках угломера и отражателя больше чем на половину тысячной необходимо ослабить отверткой гайки барабанов угломера и отражателя панорамы и повернуть кольца этих механизмов до совмещения нулевых делений с соответствующими рисками, после чего навинтить гайки.

При проверке угломерных шкал панорамы необходимо проверить коробку визирного приспособления головки панорамы. Если выбранная точка наводки не будет видна между проволоками визирной коробки, передвинуть проволоку крепящими их винтами до появления точки наводки между проволоками.

Когда нет удобной удаленной точки наводки, а также в условиях плохой видимости, нулевую линию прицеливания можно проверить по координатному щиту (рис. 23). Нулевую линию прицеливания по щиту проверять так же, как и по удаленной точке.

После проверки нулевой линии прицеливания панорамы, установленной в прицеле, проверить нулевую линию прицеливания панорамы, установленной на удлинителе, закрепленном в корзине панорамы.

Для проверки нулевой линии прицеливания панорамы, установленной на удлинителе, необходимо:

поставить удлинитель в корзину панорамы прицела и закрепить его нажимным винтом;

поставить панораму в корзину удлинителя и закрепить ее нажимным винтом;

навести ствол в точку наводки;

установить прицел вертикально по поперечному уровню;

совместить по горизонту регулировочными и нажимными винтами удлинителя перекрестие или вершину центрального угольника панорамы с точкой наводки (по удаленной точке наводки или по щиту, как изложено при проверке панорамы без удлинителя). После совмещения застопорить регулировочный винт гайкой. На шкалах угломера панорамы должна быть установка ;

вращая барабан отражателя панорамы, совместить перекрестие или вершину центрального угольника панорамы с точкой наводки по вертикали.

8.5.6. Проверка нулевой линии прицеливания оптического прицела

Нулевая линия прицеливания оптического прицела проверяется по удаленной точке на местности или по перекрестиям на щите.

1. Для проверки нулевой линии прицеливания по удаленной точке необходимо:

установить прицел на гаубице, вставив его в отверстие кронштейна до упора, и закрепить барашком;

натянуть нити по рискам на дульном срезе ствола;

отсоединить лоток, сжав пружину штифтами. Повернуть лоток вверх и закрепить за клоц проволокой;

снять с помощью ключа с клина затвора упорную крышку и вынуть ударник с бойком из клина;

навести ствол в точку наводки, визируя через отверстия клина и через центр перекрестия из нитей на дульном срезе (рис. 25);

совместить вершину прицельного знака сетки прицела с точкой наводки, вращая маховички механизмов прицеливания и упреждения.

Если при этом горизонтальная нить не совместилась с нулевыми делениями дистанционной шкалы, а вертикальная нить не совместилась с нулевыми делениями шкал боковых поправок, необходимо:

вывинтить на два оборота винты и открыть крышки механизмов выверки, совместить вертикальную нить перекрестия с нулевыми делениями шкал боковых поправок, а горизонтальную нить – с нулевыми делениями дистанционной шкалы;

закрыть крышки механизмов выверки и ввинтить до упора винты.

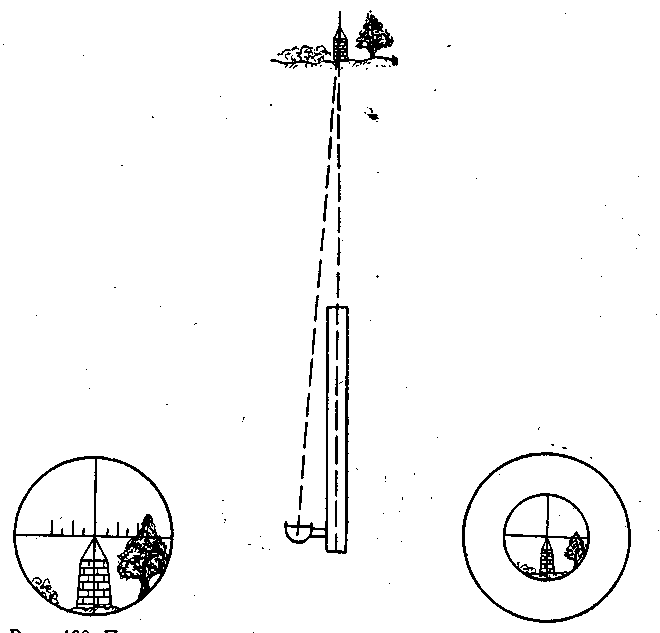

Рис. 24. Проверка нулевой линии прицеливания по удаленной точке
