Національний аерокосмічний університет ім. М.Є.Жуковського “хаі”

Навчальна дисципліна ТММ, «Динамiка та синтез механизмiв» М2/12

Екзаменаційний білет №5

  1. Что понимается под модулем зубьев эвольвентной зубчатой передачи? Могут ли два зубчатых колеса, имеющие разные модули, образовать зубчатую передачу? Объясните почему! (4 балла)

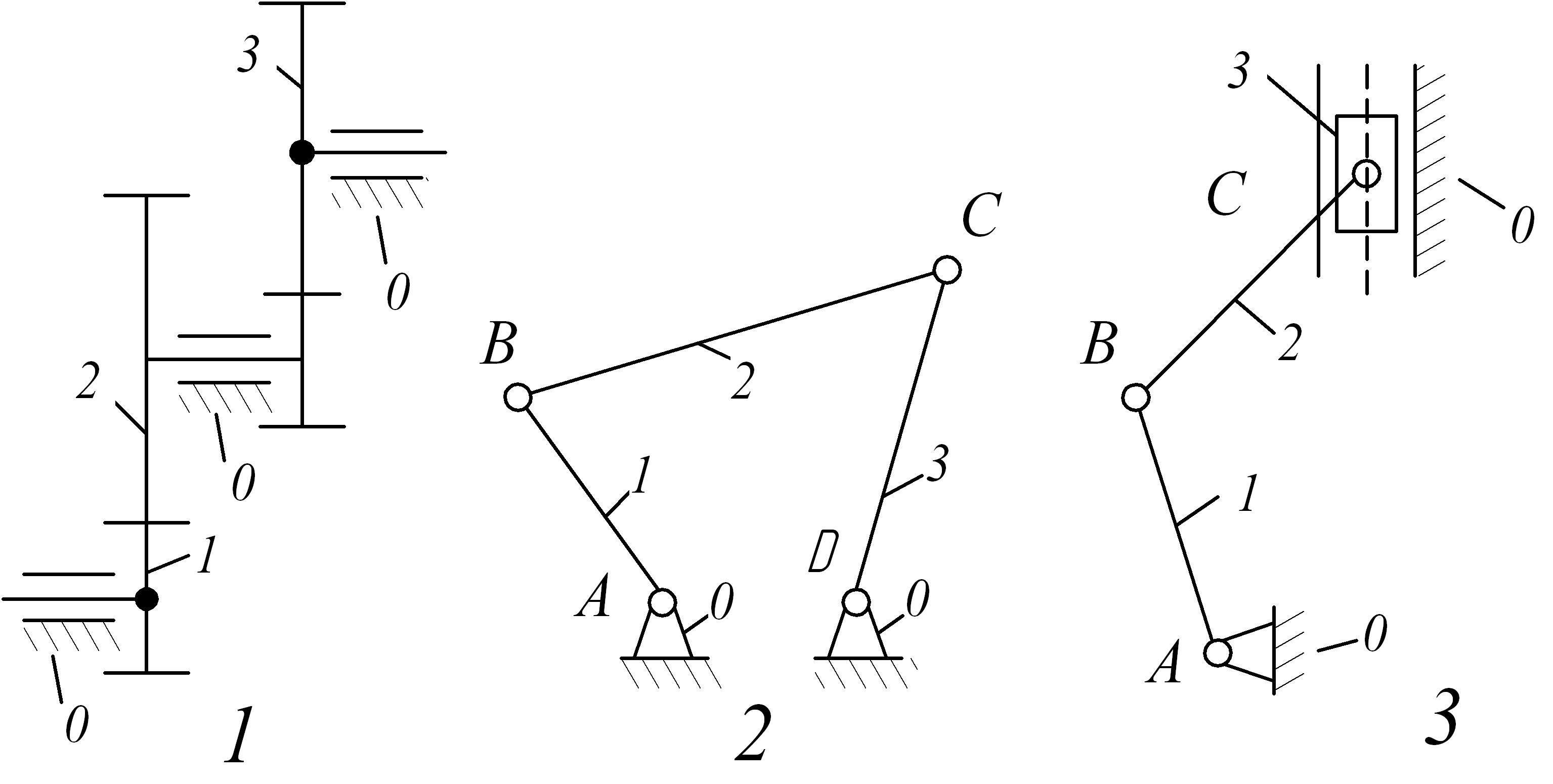

2. Укажите номер механизма, для которого справедливо следующее

выражение для расчета приведенного к звену 1 массового момента

инерции механизма: . (6 баллов)

3. Какое из условий, которым должны удовлетворять числа зубьев колес

планетарного механизма, имеет вид неравенства? О чем говорит

невыполнение этого условия? (5 баллов) 4. Изобразить схему и выполнить синтез 5ти - сателлитного планетарного

механизма схемы АІ, обеспечивающего передаточные отношения ,

если генеральные уравнения имеют следующий вид:

. Значение параметра

x выбрать из соответствующей номограммы и обеспечить

выполнение неравенства . (5 баллов)

5. Определить межосевое (межцентровое) расстояние и угол зацепления

зубчатой передачи внешнего зацепления, образованной колесами с числами

зубьев и , если они изготовлены стандартным зуборезным

инструментом, модуль которого , а коэффициенты смещения

соответственно равны и (5 баллов)

Затверджено на засіданні кафедри теоретичної механіки, машинознавства

та робото механічних систем

Протокол № __ від “ ” квітня 2012 р.

Зав. кафедрою _________ Екзаменатор __________________

(підпис) (підпис)

Національний аерокосмічний університет ім. М.Є.Жуковського “ХАІ”

Навчальна дисципліна ТММ, «Динамiка та синтез механизмiв» М2/12

Екзаменаційний білет №6

  1. Изобразите кинематическую схему кулисного механизма с качающейся кулисой и определите угол качания кулисы, если коэффициент изменения средней скорости механизма k=2,0. (4 балла)

  2. Запишите в общем виде выражение для определения приведенного к оси О момента инерции изображенного механизма. (5 баллов)

  1. Поясните сущность явления подреза зубьев эвольвентного колеса и его вызывающие причины. Почему в силовых передачах подрез зубьев не допускается ? (5 баллов)

  1. О пределите КПД машины, если за один оборот звена приведения (φ=2π) приведенные моменты сил полезного сопротивления и движущих сил изменяются так, как показано на графике, причем ( ) max = 3 . (5 баллов)

0

  1. Изобразить схему и выполнить синтез 4х сателлитного планетарного механизма схемы АІ, обеспечивающего передаточные отношения , если генеральные уравнения имеют следующий вид: . Значение параметра x выбрать из соответствующей номограммы и обеспечить выполнение неравенства . (6 баллов)

Затверджено на засіданні кафедри теоретичної механіки, машинознавства

та робото механічних систем

Протокол № __ від “ ” квітня 2012 р.

Зав. кафедрою _________ Екзаменатор __________________

(підпис) (підпис)
