Національний аерокосмічний університет ім. М.Є.Жуковського “хаі”
Навчальна дисципліна ТММ, «Динамiка та синтез механизмiв» М2/12
Екзаменаційний білет №19
Что понимают под генеральными уравнениями, используемыми при синтезе планетарных механизмов. Какое из условий на синтез многосателлитных планетарных механизмов не учитывается генеральными уравнениями и требует дополнительной проверки после их решения? (4 балла)
Перечислите основные свойства эвольвенты окружности. Что понимается под углом профиля эвольвенты в заданной точке? Какая из окружностей зубчатого колеса является эволютой эвольвенты? (4 балла)
Изобразите кинематическую схему центрального кривошипно-ползунного механизма. Какие положения кривошипа соответствуют крайним положениям ползуна (покажите их на схеме механизма)? Чему равен коэффициент изменения средней скорости ползуна для этого механизма?
(5 баллов)
Нулевая зубчатая передача внешнего зацепления образована колесами с числами зубьев
и
. Назначьте такие коэффициенты смещения
и
, чтобы не наблюдалось явление подреза на зубьях обоих колесах.
(6 баллов)

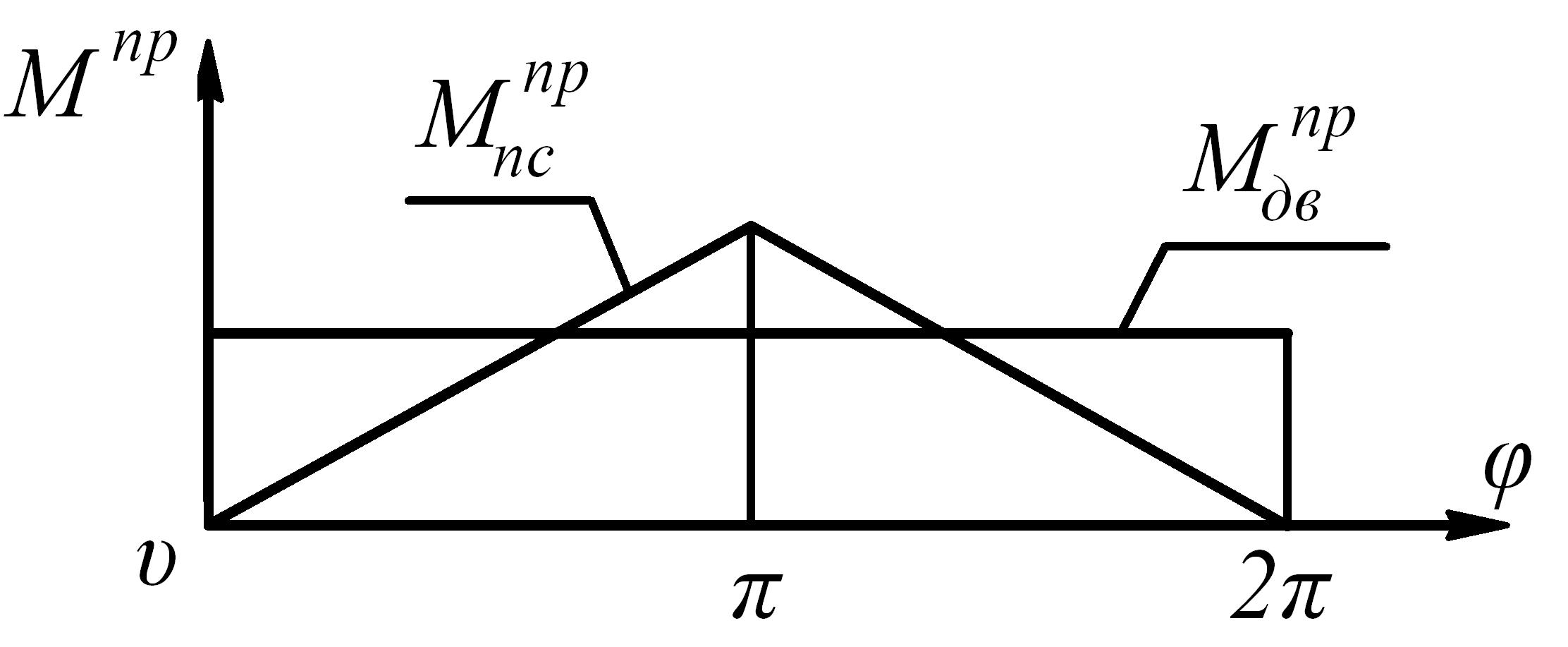

Определите, чему равна величина приведеного момента движущих сил в некотором механизме, механический КПД которого составляет 80% , если на этапе установившегося режима движения за время цикла, равного времени одного оборота (φ=2π) звена приведения, приведенные моменты движущих сил
и сил полезного сопротивления
изменяются так, как показано на рисунке, а . (6 баллов)
Затверджено на засіданні кафедри теоретичної механіки, машинознавства
та робото механічних систем
Протокол № __ від “ ” квітня 2012 р.
Зав. кафедрою ________ Екзаменатор __________________
(підпис) (підпис)
Національний аерокосмічний університет ім. М.Є.Жуковського “хаі”
Навчальна дисципліна ТММ, «Динамiка та синтез механизмiв» М2/12
Екзаменаційний білет №20
На каком этапе движения находится двигатель внутреннего сгорания, если за каждый оборот коленчатого вала работа движущих сил преобладает над работой сил сопротивления? Как изменяется на этом этапе кинетическая энергия механизма? Запишите в общем виде уравнение движения двигателя на этом этапе. (4 балла)
Изобразите схему и запишите условие соосности для планетарного механизма типа АА, выраженное через числа зубьев его колес, если все колеса нулевые и изготовлены одним и тем же зуборезным инструментом.
баллов)
В какой точке на линии зацепления двух эвольвентных зубчатых колес коэффициент удельного давления принимает минимальное значение и
почему? (5 баллов)
Выполнить синтез 3х сателлитного планетарного механизма схемы , обеспечивающего передаточные отношения
, если генеральные уравнения имеют следующий вид:
;
. Числа зубьев колес механизма должны лежать в диапазоне . (5 баллов)
Какой наименьший диаметр должна иметь заготовка для изготовления нулевого зубчатого колеса с числом зубьев
, если колесо изготавливается методом обкатки при помощи стандартной инструментальной рейки, модуль которой 5 мм? Определите также полную высоту зубьев этого колеса. (6 баллов)
Затверджено на засіданні кафедри теоретичної механіки, машинознавства
та робото механічних систем
Протокол № __ від “ ” квітня 2012 р.
Зав. кафедрою _________ Екзаменатор __________________
(підпис) (підпис)
