Лабораторная работа № 1
Расчёт режимов резания для технологических переходов токарной операции: глубины резания и числа проходов (черновых и чистовых); подачи на оборот; скорости резания; частоты вращения шпинделя с корректировкой по паспорту станка.

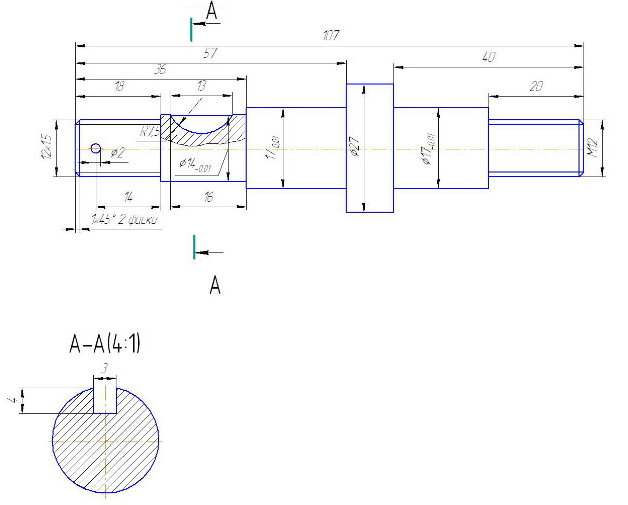

Операция 0,5. Токарно-револьверная
1)Установить пруток, выдвинув на 115 мм.
2)Подрезать торец как чисто. Резец ВК8, r = 0,2 мм.
3)Точить поверхность d=17-0,01мм, выдерживая размер 40 мм. Резец ВК8, r = 0,2 мм.
4)Точить поверхность d=11,95 мм (под резьбу М12) с одновременной подрезкой торца, выдерживая размер 20 мм. Резец ВК8, r = 0,2 мм. Штангенциркуль.
5) Точить фаску 1х45°.
6) Отрезать деталь, выдерживая размер 110 мм.
Операция 10. Токарно-винторезный станок
1) Установить деталь в трехкулачковый патрон.
2) Подрезать торец, выдерживая размер 107 мм.
3) Точить поверхность d=27 мм. Резец ВК8, r = 0,2 мм. Штангенциркуль.
4) Точить поверхность d=17-0,01мм с одновременной подрезкой торца, выдерживая размер 57 мм. Резец ВК8, r = 0,2 мм. Штангенциркуль.
5) Точить поверхность d=14-0,01 мм с одновременной подрезкой торца, выдерживая размер 36 мм. Резец ВК8, r = 0,2 мм. Штангенциркуль.
6) Точить поверхность d=11,95 мм, выдерживая размер 18 мм. Резец ВК8, r = 0,2 мм. Штангенциркуль.
7) Точить фаску 1х45°.
Операция 15. Сверлийная
1) Установить деталь в тиски.
2) Центровать отверстие, выдерживая размер 14 мм. Сверло центровочное d=2 мм.
3) Сверлить отверстие на проход, сквозное отверстие по всему диаметру. Сверло d=2 мм; Р18; калибр-пробка.
Операция 20. Горизонтально-фрезерная
1) Установить в тиски.
2) Фрезеровать шпоночный паз, выдерживая размеры 13х4х3.
Операция 25. Токарно-винторезная
1) Установить в трехкулачковый патрон.
2) Нарезать резьбу М12, выдерживая размер 20 мм.
Лабораторная работа № 2

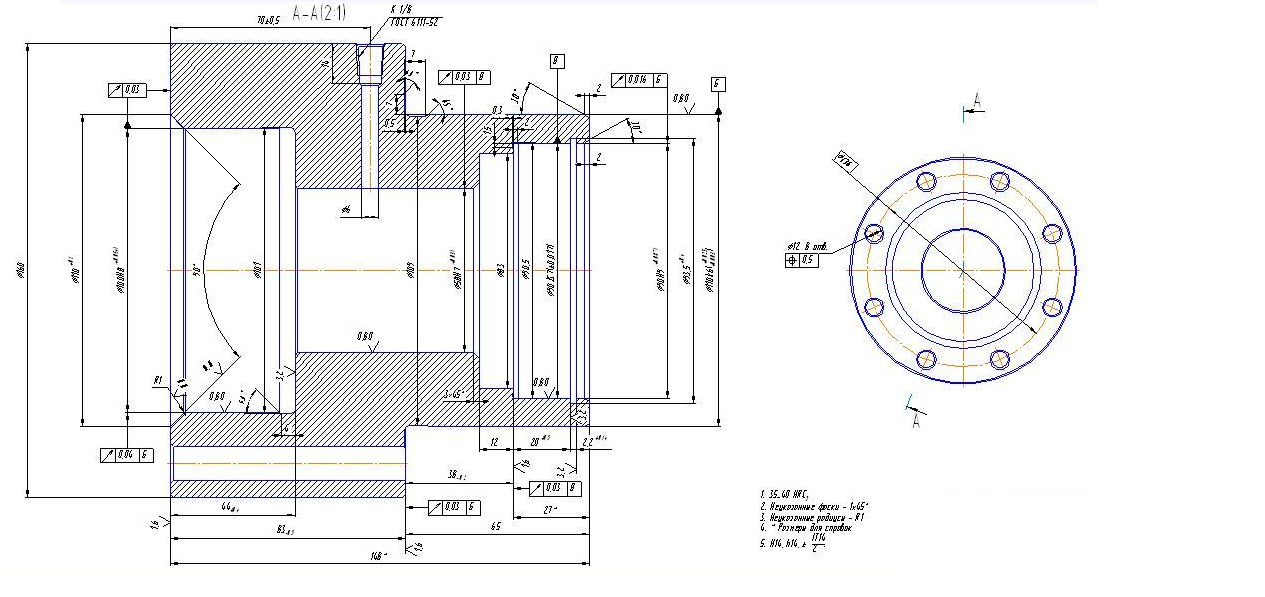

Операция 0,5. Токарно-револьверная
1) Установить пруток в трехкулачковый патрон, выдвинув его на 154 мм.
2) Подрезать торец «как чисто».
3) Точить поверхность d=160,4 мм на длине 151 мм.
4) Точить поверхность d=110,4 мм на длине 65 мм.
5) отрезать деталь, выдерживая размер 151 мм.
Операция 10. Токарно-винторезная
1) Установить пруток в трехкулачковый патрон.
2) Подрезать торец , выдерживая размер 148 мм.
3) Центровать отверстие.
4) Сверлить отверстие на проход d=30 мм.
5) Расточить отверстие d=49,6 мм.
6) Расточить отверстие d=99,6 мм на длине 44 мм, используя фрезу с углом на конце 1°.
Операция 15. Кругло-шлифовальная
1) Шлифовать поверхность d=50 мм.
2) Шлифовать поверхность d=100 мм на длине 44мм.
3) Шлифовать поверхность d=160 мм.
Операция 20. Токарно-винторезная
1) Установить пруток в трехкулачковый патрон.
2) Расточить фаску, выдерживая размер 3х45°.
3) Расточить отверстие d=82,6 мм на длине 39 мм.
4) Расточить отверстие d=89,6 мм на длине 27 мм.
5) Расточить паз с d=89,6 мм на d=93,5 мм, выдерживая размер 4,8 мм на длине 2,2 мм.
6) Расточить фаску, выдерживая размер 2х30°.
7) Точить паз с d=110,4 мм на d=109 мм, выдерживая размер 58 мм.
Операция 25. Радиально-сверлильная
1) Установить деталь.
2) Сверлить 8 отверстий d=12 мм на d=136 мм.
Операция 30. Кругло-шлифовальная
1) Шлифовать поверхность d=83 мм.
2) Шлифовать поверхность d=90 мм.
3) Шлифовать поверхность d=110 мм.
Операция 35. Вертикально-сверлильная
1) Установить деталь.
2) Сверлить отверстие d=6 мм, выдерживая размер 70 мм.
3) Рассверлить отверстие d=8 мм на длине 14 мм.
4) Расточить фаску 1х45°.
5) Нарезать резьбу коническую 1/8 дюйма.
Операция 40. Токарно-винторезная
1)Установить пруток в трехкулачковый патрон.
2) Расточить фаску 1х45° на d=12 мм.
3) Расточить фаску 5х45° на d=100 мм.
Операция 45. Токарно-револьверная
1) Переустановить деталь в трехкулачковый патрон.
2) Расточить фаску 2х30° на d=110 мм.
