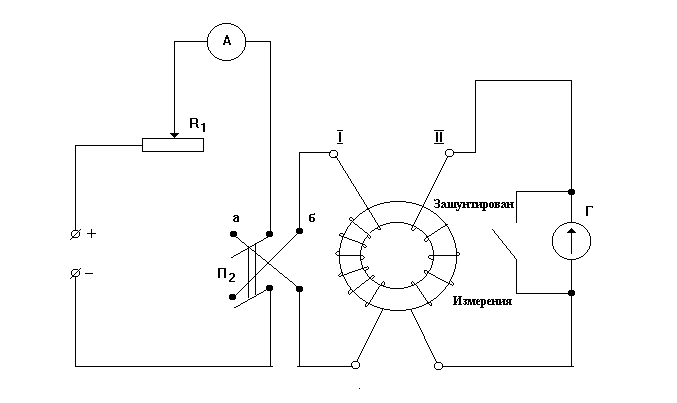

Рис.7. Электрическая схема

R1 - реостат для изменения силы тока в обмотке тороида; A - амперметр;П2 - переключатель направления тока

В первичной цепи;г - гальванометр

ВНИМАНИЕ! Во избежание поломки гальванометра при любых измерениях тока в намагничивающей цепи (в том числе при размагничивании и магнитной подготовке образца) гальванометр должен быть зашунтирован. Гальванометр можно расшунтировать только во время измерения баллистического отброса.

3. Зашунтируйте гальванометр и размагнитьте образец. Для этого установите реостатом R1 в намагничивающей цепи ток А, затем плавно уменьшайте с помощью реостата силу тока до нуля, одновременно меняя переключателем П1 направление тока.

4. Измерение магнитной индукции начните с небольших значений намагничивающего тока. С этой целью установите ток и проведите магнитную подготовку образца, переключая направление тока 6-8 раз. После этого установите переключатель гальванометра в положение 1, расшунтируйте гальванометр и, меняя переключателем направление тока, заметьте величину баллистического отброса по шкале гальванометр. Еще раз измените переключателем направление тока и заметьте величину отброса гальванометра в другую сторону. Результаты наблюдений внесите в табл. П.1 отчета (см. приложение).

Увеличивая силу намагничивающего тока через 0,06 А до 1,00 А и проводя при каждом значении тока предварительную магнитную подготовку образца, измеряйте величину соответствующего баллистического отброса.

Если при некотором значении тока баллистический отброс превышает пределы шкалы гальванометра, то переключатель гальванометра следует установить в положение 10. Значения при этом следует увеличивать в 10 раз.

5. По результатам наблюдений рассчитайте значения и , соответствующие каждому значению намагничивающего тока I1 , и занесите их в табл.П.1 отчета (см. приложение).

6. Постройте графики и .

7. Укажите максимальные значения индукции намагничивающего поля , индукции поля в образце , относительной магнитной проницаемости .

Контрольные вопросы к задачe 2

1. Что такое основная кривая намагничивания ферромагнитного образца?

2. Как можно размагнитить образец?

3. Для чего и как производят магнитную подготовку образца?

4. Каков вид зависимостей и у ферромагнитных образцов?

5. В чем состоит явление магнитного гистерезиса в ферромагнетике?

6. Что такое петля гистерезиса, остаточная индукция, коэрцитивная сила?

7. Из каких приборов состоит намагничивающая цепь в задаче 2?

8. Из каких приборов состоит измерительнвя цепь в задаче 2?

9. Как рассчитываются в данной работе индукция намагничивающего поля, магнитная индукция в образце, относительная магнитная проницаемость образца?

ПРИЛОЖЕНИЕ

ФОРМА ОТЧЕТА

Титульный лист:

УГТУ - УПИ

Кафедра физики

ОТЧЕТ

по лабораторной работе № 18

ИЗУЧЕНИЕ МАГНИТНЫХ ПОЛЕЙ

Студент ____________________

Группа _____________________

Дата ________________________

На внутренних страницах:

Задача 1. Изучение магнитного поля соленоида

баллистическим методом

1.1. Расчетные формулы:

,

где N 1 - ........

I 1 - ........

d - .........

L - .........

B эксп ,

где с - ........

 - .......

1.2. Схема электрической цепи (рис. 1.3).

1.3. Средства измерений и их характеристики.

Наименование средства измерения

Предел измерений или номинальное значение

Цена деления шкалы

Класс

точности

Соленоид: d = ......., L = ......., N 1 = ........

Постоянная установки c = ........

1.4. Результаты наблюдений

Таблица П.1
