9 Преимущество маломаслянных выключателей перед баковыми

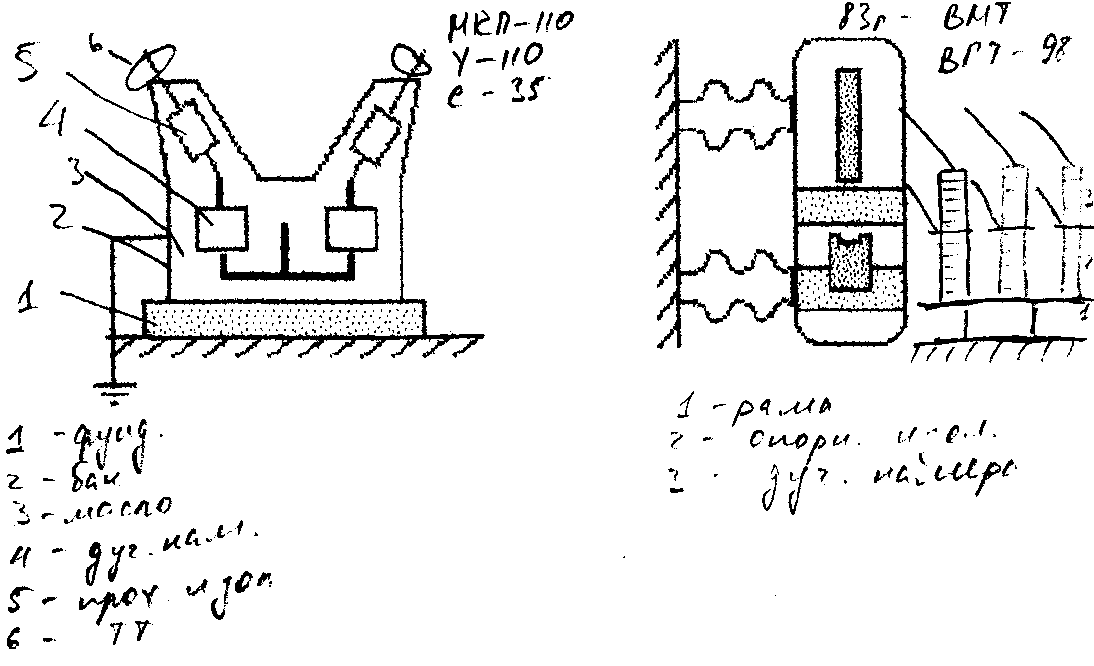

В выключателях бакового типа наело используется как для гашения дуги, так я для изоляции контактной системы от заземлённого бака, в маломасляных же масло используется только для гашения дуги, для изоляции применяется фарфор, стеклотекстолит, текстолит и т.д. Баковые имеют большие габариты, затруднительный доступ к контактной системе а так же необходимость сооружения мощных фундаментов. Маломасляные выпускаются внутренней и наружной установки, имеют значительно меньший размер и вес.

10 Назначение и принцип работы разрядного устройства УР-2 в РУ-3.5

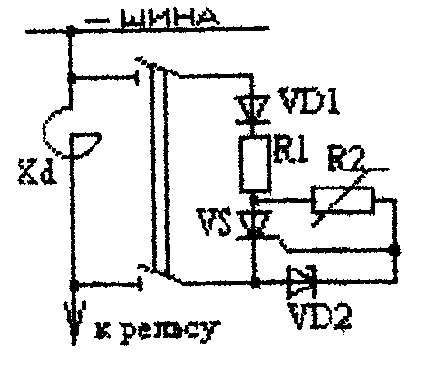

Назначение УР - облегчить работу БВ, повысить их отключающую способность. Принцип работы заключается в том, что на интервале гашения дуги в БВ шунтировать сглаживающие реакторы.

В нормальной режиме по реакторам протекает ток и они заряжены на входе «+» на выходе «-». Такая полярность сохраняется и при отключении КЗ до момента гашеная дуги, то есть когда ток начнет уменьшаться. При уменьшении тока в реакторе возникает противоэдс, которая будет мешать снижению тока в цепа. Полярность реактора меняется на обратную. Если величина напряжения мала, то ток в УР также очень мал и протекает по пеан VD1, R1, VS. При некотором напряжении равной напряжению уставки варистор R2 пробивается и его сопротивление резко падает, ток в цепи увеличивается и становится достаточным для открытия VS. Тиристор открывается и шунтирует реактор.

Назначение VD2 поддержать напряжение между управляющим электродом и катодом VS до закрытия.

11 Типы выпрямительных и выпрямительно-ивверторных преобразователей

Система обозначения преобразователей: 1-2345-6-7

1- назначение В - выпрямитель, И - инвертор;

2- род тока т входа Т - трехфазный, П - постоянный;

3- род тока на выходе Т, П;

4- способ охлаждения Е - естественное, П - принудительное возд.;

5- тип вентилей Д- диод, Нет буквы -тиристор;

6- номинальный ток в Амперах;

7- номинальное напряжение в кВ.

Пример: В-ТПВД-1200-3,3 Самый первый УВКЭ-1

ПВЭ - 3 (Зм) в 2 раза меньше первого (принудительное воздушно охлаждение, выпрямитель, для ЭЖД, 3 ~ внутренней установки , м мостовая схема)

ПВЭ - 5 (5м) (такой же, только наружной установки) ТПЕД - 3,15к - 3,3 к (большие радиаторы, естественное охлаждение) В-ТПЕД-3,15к-3,Зк

РЗ

1 Виды аварийных и ненормальных режимов электроустановок

Аварийные - режимы КЗ. В системах с глухозаземленной нейтралью (в электроустановках >= 110 кВ ) это 1) однофазное КЗ на землю 60%; 2) двухфазное КЗ с землей 20%; 3) двухфазное КЗ 10%; 4) трехфазное КЗ 5%. В системах с изолированной нейтралью 10,35 кВ 3) и 4) + двойное замыкание на землю отходящих линий

Ненормальные - это режимы, при которых основные параметры U,I,f незначительно выходят за номинальные значения и вызваны различными неисправностями в электроустановках, либо внешними КЗ. 1) однофазное замыкание на землю в системе с изолированной нейтралью (I=5..15А ) -по ПУЭ необходимо устранить за 2 часа. 2) «Качание» энергосистемы -вызваны внешними КЗ в энергосистеме (различные скорости вращения генераторов энергосистемы). 3) перегрев трансформатора, уменьшение уровни масла в баке, перегрузки трансформатора током нагрузки.

Для предотвращения ненормальных режимов и токов КЗ необходимо быстрое отключение коммутационных аппаратов (выключателей).
