1 Предельные я характеризующие параметры силовых полупроводниковых диодов

Предельные параметры - это численные показатели, превышение которых может привести к повреждению диода.

Для проводящего направления устанавливаются следующие параметры:

1) Максимальное значение среднего прямого тока I_FAVm - это максимальное допустимое значение прямого тока, длительно протекающего через диод. Определяется при заданной температуре корпуса, при этом полупроводниковая структура не должна нагреваться выше значения T_jmax. Током I_FAVm определяется тип диода.

2)Предельный ударный неповторяющийся прямой ток определяет допустимое значение одиночного импульса прямого тока синусоидальной формы длительностью 10 мс в аварийном режиме.

3) Максимальная переходная температура p-n перехода

Для непроводящего направления основными предельными параметрами являются:

1) Пробивное напряжение U_BR превышение которого приводит к пробою.

2) Рабочее напряжение U_P, повторяющееся перенапряжение U_П , возникающее не реже частоты питающей цепи и неповторяющееся перенапряжение U_НП , возникающее редко (при грозовых явлениях). Импульсное обратное повторяющееся напряжение U_RRM @ 0,75 U_BR . По его величине все диоды делятся на классы.

3) Импульсное обратное неповторяющееся напряжение U_RSM.

4) Импульсное обратное рабочее напряжение U_RWM.

Характеризующие параметры - это значения параметра, отражающие определенные свойства диода и влияющие на нагрузочные и перегрузочные возможности.

Основными характеризующими параметрами для проводящего направления являются:

1) Пороговое напряжение U_ТО численно определяется по оси U_F, проведя касательную к линейному участку ВАХ.

2) Максимальное прямое напряжение U_FM при токе I_F =3,14 I_FAVm.

3) Динамическое (дифференциальное) сопротивление r_T в проводящем направлении определяется на прямолинейном участке ВАХ из характеристического треугольника r_T=∆U_F/∆I_F .

Основным характеризующим параметром для непроводящего направления является повторяющийся импульсный обратный ток I_RRM при напряжении U_RRM

Кроме этого характеризующими параметрами для диодов является: заряд восстановления Q_п, время обратного восстановления t_гт, тепловое сопротивление "переход-корпус" R_thic.

2 Как влияет класс диода и максимальное значение среднего прямого тока на количество последовательно и параллельно включенных вентилей преобразователя

Промышленностью выпускаются диоды различных классов. Класс определяет предельно допустимые импульсные обратные напряжении диодов:

U_RRM=100К; U_RSM =116К; U_RWM =67К.

Расчет числа последовательно включенных вентилей ведется для трех режимов: 1) Рабочему режиму U_VMAX. 2) Режим повторяющихся перенапряжений U_VП. 3) Режим неповторяющихся перенапряжений.

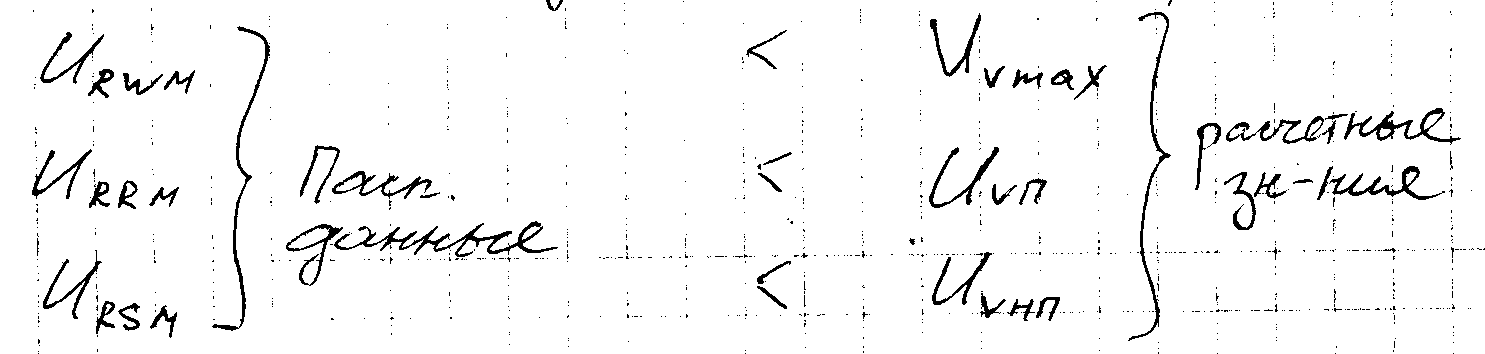

Если расчетное больше паспортных данных, то применяют последовательное соединение вентилей.

Число последовательно соединенных вентилей рассчитывается для трех режимов и выбирается вариант с большим значением.

Остальные по аналогии.

Чем выше класс диода, тем меньше число последовательных вентилей.

Расчет параллельно включенных вентилей применяют для трех режимов: 1) Режим минимальной нагрузки I_V 2) Режим перегрузки I_VПЕР 3) Режим КЗ. I_УД.

Для этих режимов выбирают допустимые токи.

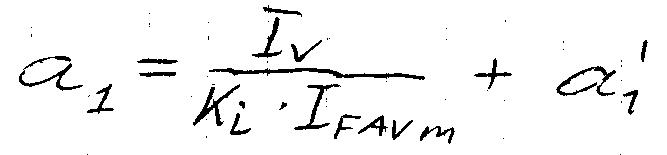

Число параллельно соединенных вентилей рассчитывается для трех режимов и выбирается вариант с большим значением.

Остальные по аналогии.

Чем больше I_FAVm, тем меньше число параллельных вентилей.

Для обеспечения надежной работы полупроводниковых приборов при групповом соединении, как правило, должны применятся меры для равномерного распределения тока при параллельном и напряжения при последовательном соединениях.
