2.7. Подсчет объемов работ при устройстве монолитных фундаментов или ростверков

Устройство железобетонных монолитных фундаментов (роствер­ков) представляет собой комплекс опалубочных, арматурных и бе­тонных работ.

При подсчете объемов работ единицы измерения принимают­ся в соответствии с ЕНиР, сб. Е4.

Объем работ по установке опалубки определяется площадью опалубки, соприкасающейся с бетоном:

F _опал. = F₁ • Ф м², (20)

где F₁ - площадь боковых граней одного фундамента (ростверка), м².

Объем работ по установке арматуры определяется количеством элементов (каркасов и сеток) и их массой в тоннах на один фун­дамент (ростверк) [1,табл.3] и на все фундаменты.

Общий объем работ по бетонированию фундаментов (роствер­ков) определяется в зависимости от количества бетонной смеси, уложенной в один фундамент (ростверк), выбранный согласно за­данному варианту [1, табл. 3]:

V_бет = V_ф• Ф м³, (21)

где V_ф — объем бетона в одном фундаменте (ростверке), м³; Ф — количество фундаментов (ростверков) на здание, шт.

Объем работ по уходу за твердеющей бетонной смесью опре­деляется конкретными мероприятиями. В зависимости от времени года и температуры наружного воздуха, летом выполняют полив и укрытие поверхности бетона от солнца, утепление и прогрев в хо­лодное время года. При этом подсчитывается суммарная площадь верхних горизонтальных поверхностей всех фундаментов (роствер­ков) без площади стаканов под колонны F_гop, м².

Объем работ по распалубке фундаментов (ростверков) численно равен объему опалубочных работ

F_распал = F_опал., м^2. (22)

До начала работ по обратной засыпке пазух выполняется гид­роизоляция фундаментов. Площадь, подлежащая гидроизоляции, определяется как сумма боковых и верхних горизонтальных повер­хностей фундаментов на все здание:

F_ги =F_опал.+ F_гор , м² (23)

2.8. Подсчет объема работ по обратной засыпке пазух котлована (траншей) с уплотнением

Подсчет объема обратной засыпки производят на основании рабочей схемы земляного сооружения (рис.6).

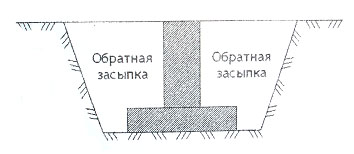

Рис. 6. Схема для подсчета объема грунта обратной засыпки

Объем грунта обратной засыпки подсчитывается по следующей формуле:

V_о.з. = (V_{общ. к} + V_с – V_бет ) • k _о._р. , м³, (24)

где V_{общ. к} – общий объем разработанного грунта в котловане (траншеях), м³; V_с – объем здания, м³; V_бет – общий объем фундаментов (ростверков), м³; k _о._р – коэффициент остаточного разрыхления грунта, который определяется по формуле или по табл. 3 настоящих указаний.

k _о._р.= 100+Р/100, (25)

где Р – показатель разрыхления грунта, % (принимать по ЕНиР, сб. Е2, вып. 1, с. 206).

Таким же образом можно подсчитать объем обратной засыпки пазух траншей при устройстве одиночных или ленточных фундаментов, а также при возведении подвальной части здания.

Иногда для обратной засыпки необходимо завозить весь грунт или часть его объема. Это бывает в тех случаях, когда местные грунты не пригодны для обратной засыпки (мерзлые, с примесями снега; глины, обладающие свойством пучения и др.), что необходимо учесть при определении потребности в транспорте, а также при составлении календарного графика производства работ.

Объем работ по уплотнению обратной засыпки может быть вычислен либо в квадратных метрах, либо в кубических, в зависимости от того, каким способом будут производиться работы: механизировано или вручную, с учетом выбранных машин для уплотнения и их параметров. Уплотнение обратной засыпки необходимо производить послойно.

При подсчете работ по уплотнению грунта необходимо сначала выбрать машину или механизм для уплотнения грунта и установить толщину слоя уплотнения данной машиной.

Объем грунта, подлежащего уплотнению, равен объему обратной засыпки и находится по формуле (24)

V_упл. = V_о.з (26)

В случае, когда объем работ по уплотнению грунта измеряется в м², суммарная площадь уплотняемого грунта определяется по формуле

F_упл. = V_о.з /h _у. , (27)

где h _у – толщина уплотняемого слоя, м.

Полученные в разделе 2 результаты по расчету объемов работ вносятся в табл. 4.

Таблица 4

Сводная ведомость объемов работ

№ п/п	Наименование работ	Единица измерения	Объем работ
1	Срезка растительного слоя	м2/ м3
2	Разработка грунта экскаватором	м3
3	Разработка траншей для съездов	м3
4	Устройство креплений стенок выемки	м3
5	Зачистка дна котлованов	м3
6	Устройство свайных фундаментов: для забивных свай для буронабивных свай	шт м3
7	Устройство монолитных фундаментов или ростверков: установка опалубки установка арматуры укладка бетонной смеси	м2 тн м3
8	Гидроизоляция фундаментов	м2
9	Обратная засыпка	м3
10	Уплотнение грунта	м3 ( м2)
