2. Технологические схемы производства работ при устройстве монолитных фундаментов или ростверков

Комплексная технологическая схема устройства монолитных фундаментов (ростверков) включает в себя следующие схемы работ: опалубочные, арматурные, бетонные.

В состав технологической схемы опалубочных работ входит: маркировочный чертеж опалубки, с присвоенными им марками; чертежи элементов опалубки; спецификация элементов опалубок по форме табл. 20.

Таблица 20

Спецификация элементов опалубки

Наименование элементов					Количество, шт		Площадь,м2
		Площадь соприкосновения с бетоном
	Марка	м2		Размеры	На один фундамент м	на все здание	на один ыундамент	на все здан
1	2	3		4	5	6	7	8

В состав технологической схемы арматурных работ включают схемы арматурных блдоков и соединений арматурных стержней.

В составе технологической схемы бетонных работ представляется : схема арспоположения монолитных фундаментов (ростверков) с указанием последовательности бетонирования конструкций,

путей движения машин, механизмов и транспортных средств, их ма­рок и зон действия в плане; схема подачи бетонной смеси в кон­струкцию в разрезе. На схемах должны быть нанесены: оси строя­щегося здания; основные размеры, вертикальные отметки; показа­на привязка путей движения машин, расположения механизмов и транспортных средств (рис. 29).

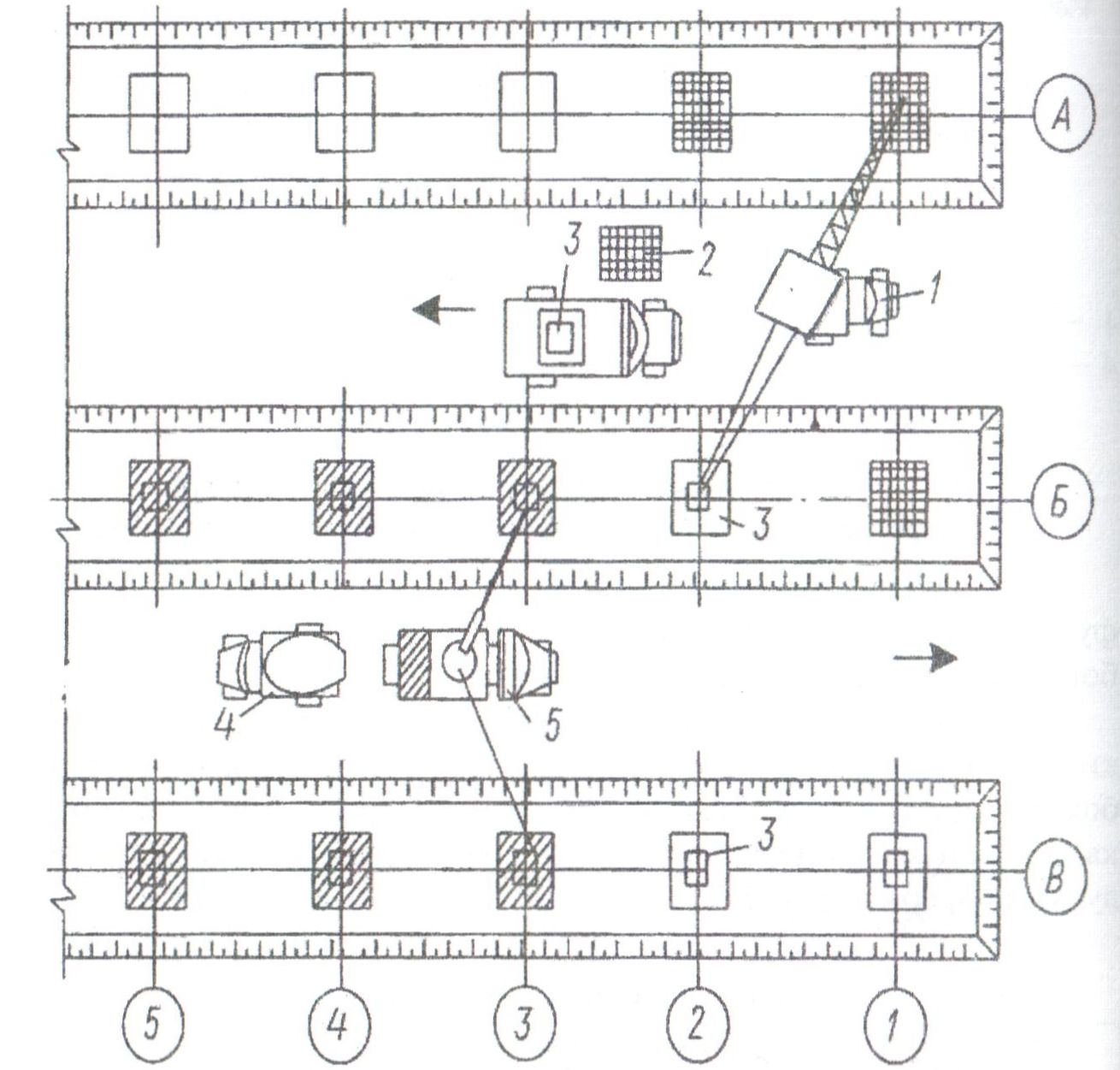

Рис. 29. Схема поточного производства работ при устройстве монолитных фундаментов стаканного типа:

1 — автомобильный кран, 2 — арматурные каркасы, 3 — опалубочные бло­ки, 4 — автобетоносмеситель, 5 — автобетононасос

6. Калькуляции трудовых затрат

И ЗАРАБОТНОЙ ПЛАТЫ НА КОМПЛЕКС РАБОТ

ПО УСТРОЙСТВУ ПОДЗЕМНОЙ ЧАСТИ ЗДАНИЯ

Калькуляция составляется по форме, представленной в табл. 21, но ЕНиР на соответствующие виды работ [18-23].

Таблица 21

Калькуляция затрат труда и заработной платы

Обосно­		Объем		Состав звена		Затраты труда		Зарплата, р.к.
		Ед.
вание по	Наименование	изм	Кол-во	Профес­	Кол-	Нвр	На	Расц.	На
ЕНиР	работ	по		сия	во	на	весь	на	весь
		ЕНиР				ед.изм,	объем	ед.изм.	объем
						чел.-ч	чел-дн.
1	2	3	4	5	6	7	8	9	10
	Итого:
/…………….

Графы калькуляции заполняются следующим образом: графа 1 содержит шифр ЕНиР с указанием номера и выпуска сборника, параграфа, таблицы и пункта, по которым производится нормиро­вание; наименование работ (графа 2) должно соответствовать наи­менованию использованного параграфа ЕНиР и отражать все факторы, влияющие на применение тех или иных норм и расценок; единица измерения (графа 3) должна соответствовать единице из­мерения по ЕНиР; объем работ (графа 4) берется из сводной ведомости объемов работ (табл. 4) с учетом принятой единицы из­мерения; состав звена (графы 5 и 6) определяется по ЕНиР, где указывается профессия, квалификация и количество рабочих, необходимое для выполнения данного вида работ; норма времени и расценка (графы 7 и 9) определяются по ЕНиР для каждой ра­боты; затраты труда на весь объем (графа 8) определяются путем умножения норм времени (графа 7) на величину объема работ (гра­фа 4) и делением полученной величины на 8,2 ч • (продолжитель­ность рабочей смены); заработная плата на весь объем (графа 10) подсчитывается путем умножения расценок (графа 9) на величи­ну объема работ (графа 4).

По графам 8 и 10 подводятся итоги, которые записываются под табл. 21.

7. РАЗРАБОТКА ГРАФИКА ПРОИЗВОДСТВА РАБОТ

График производства работ на выполнение комплекса работ по устройству подземной части здания (табл. 22) разрабатывается на основании выбранных методов выполнения отдельных процессов и подсчитанных в калькуляции затрат труда (трудоемкости), а так­же заданного срока работ.
