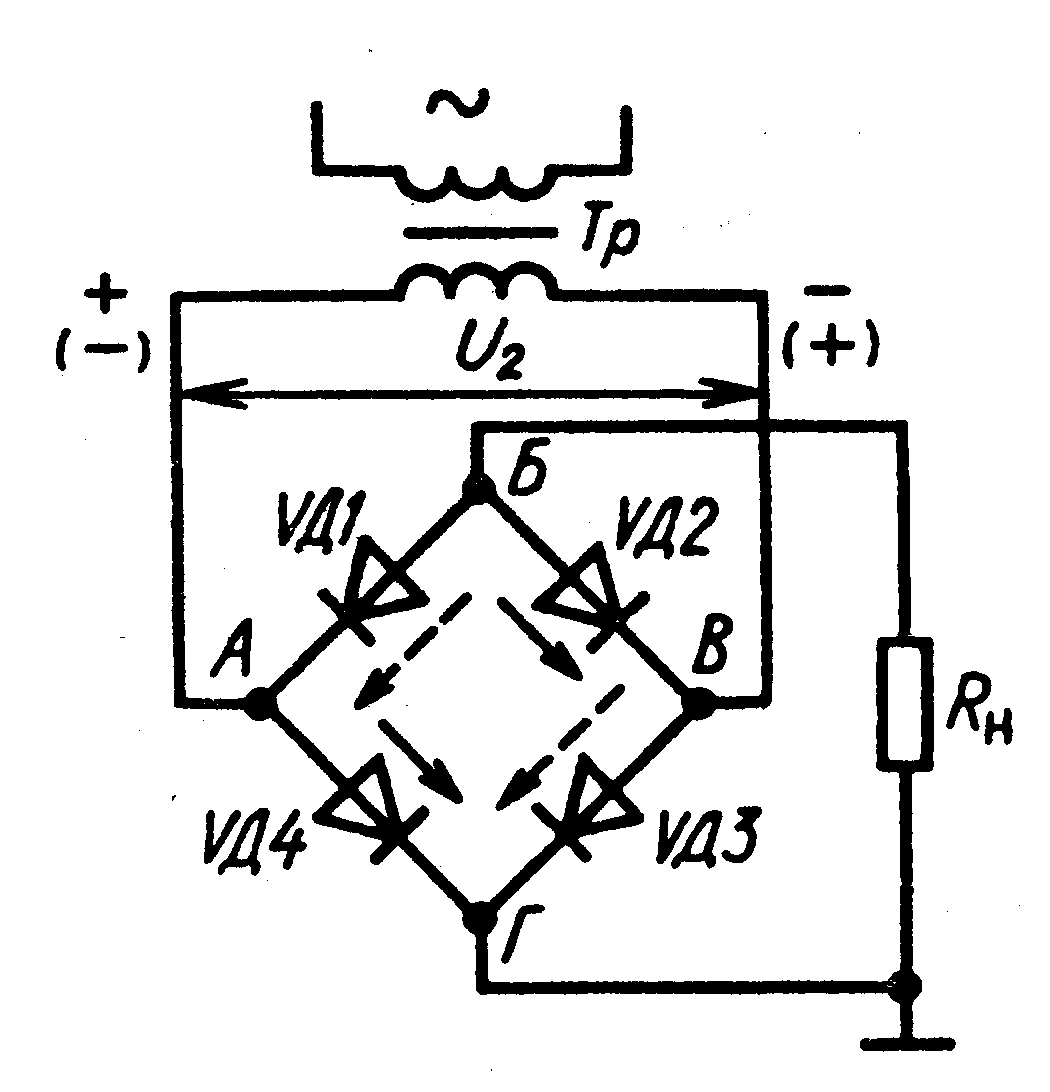

1.5.2Мостовая схема 2-х полупериодного выпрямителя представлена на рисунке 7
Рис 7
Пусть
в некоторый момент времени переменное
напряжение на вторичной обмотке
трансформатора таково, что потенциал
точки А
выше
потенциала точки В.
Тогда
от точки А
(«
+ » источника напряжения) ток будет
проходить через диод
к
точке Г,
далее
через нагрузку к точке Б
и
через диод
к
точке В
(«
- » источника напряжения). В течение
следующего полупериода, когда потенциал
точки В
выше
потенциала точки А,
ток
от точки В
будет
проходить через диод
,
нагрузку
и диод
к
точке А.
Для
первого полупериода направление
тока показано сплошными стрелками, для
второго полупериода направление
тока показано пунктирными стрелками.
В любой полупериод ток через нагрузку
проходит в одном направлении.
Временные диаграммы мостовой схемы совпадают с диаграммами двухполупериодной схемы. Для мостовой схемы (при активной нагрузке) справедливы соотношения:
Среднее значение выпрямленного напряжения:
Максимальное обратное напряжение на вентилях
(*)
Максимальное значение тока вентиля
Среднее значение тока вентиля
Действующие значения токов, проходящих через вентили и обмотки трансформатора
Коэффициент пульсаций
Выпрямленный ток в данной схеме, в отличие от двухполупериодной схемы со средней точкой, протекает во вторичной обмотке в течение обоих полупериодов то в одном, то в другом направлении, поэтому отсутствует намагничивание сердечника трансформатора. Это позволяет уменьшить размеры и массу трансформатора.
Когда диод не проводит ток, к его аноду приложен положительный потенциал с верхнего конца вторичной обмотки, а к катоду через открытый диод приложен отрицательный потенциал нижнего конца вторичной обмотки. Таким образом, в непроводящем направлении диод оказывается под напряжением вторичной обмотки трансформатора (*).
Т.е. обратное напряжение на мостовой схеме в 2 раза меньше, чем в двухполупериодной со средней точкой.
Преимущества мостовой схемы выпрямителя перед схемой со средней точкой:
1) обратное напряжение, прикладываемое к неработающим диодам, в 2 раза меньше;
2) конструкция трансформатора проще, так как не требуется вывода средней точки вторичной обмотки;
3) возможность применения схемы без трансформатора, когда напряжение сети соответствует напряжению, которое должно быть приложено к мосту;
4) габариты и масса трансформатора меньше вследствие лучшего использования обмоток.
Недостатком мостовой схемы следует считать наличие четырех диодов по сравнению с двумя диодами в схеме со средней точкой.
Лекция3 (2ч)
1.6Выпрямители в 3-х фазных цепях.( однополупериодный, 2-хполупериодный).
1.6.1Трехфазные выпрямители
Схема трехфазного однополупериодного выпрямителя представлена на рисунке 8
Рис 8
Выпрямители
трехфазного тока применяются, в основном,
для питания потребителей средней и
большой мощности. При этом они равномерно
нагружают сеть трехфазного тока.
Рассмотрим работу трехфазных выпрямителей
с нулевым выводом ( рис. «а») в случае
чисто активной нагрузки. Как видно
из рис. «а», схема состоит из трехфазного
трансформатора Тр, трех вентилей и
сопротивления нагрузки
.
Первичная обмотка трансформатора может
быть соединена звездой или треугольником,
вторичная - только звездой. Катоды
вентилей
,
и
соединенные
между собой, имеют положительный
потенциал по отношению к нагрузке
.
Вентили в схеме работают поочередно,
каждый в течение одной трети, периода,
когда потенциал анода одного вентиля
более положителен, чем потенциалы анодов
двух вентилей. На рис. «б» выпрямленное
(пульсирующее) напряжение, изображено
более толстой линией. Из этого же рисунка
видно, что пульсации напряжения
па нагрузке значительно меньше, чем в
схемах выпрямителей однофазного тока,
и их частота в 3 раза больше частоты
сети, что облегчает фильтрацию.
Среднее значение выпрямленного напряжения
:
=0.829Um
где
-
действующее значение фазного напряжения
на вторичной обмотке трансформатора.
Максимальное значение обратного
напряжения на вентиле:
Среднее
значение тока, протекающего через
вентиль:
.
Коэффициент
пульсаций:
.
2-х полупериодные трехфазные выпрямители (Схема Ларионова)
С
хема
трехфазного 2-х
полупериодного
выпрямителя представлена на рисунке
9.
В схеме Ларионова работают поочередно диоды{ D1-D4 / D1-D6}, {D3-D6/ D3-D2} , {D5-D2 / D5-D4}/ Поэтому число пульсации =6, Выпрямление более качественное.
Среднее значение U=1.35U2л=2.34U2. Коэффициент пульсаций значительно улучшается и составляет 0,047.
Тема:3 Управляемые 1 фазные выпрямиели.
Лекция4 (2ч)
Схема управляемого 1 фазного выпрямителя представлена на рис 10а, эпюры токов и напряжений на рис 10б.
θ - угол управления, СУ-система управления.
Среднее значение выпрямленного напряжения завсит от угла управления (рис11) :
Um
•(1+Cos θ)/2π
Тема: Сглаживающие фильтры
Качество
выпрямителя принято оценивать
коэффициентом пульсаций, представляющим
собой отношение амплитуды первой
(основной) гармоники выпрямленного
напряжения
к постоянной составляющей
:
Рассмотренные
выше выпрямители имеют
=0.67.
Между тем, для питания электронной
аппаратуры требуется выпрямленное
напряжение с более низким коэффициентом
пульсации
.
Для уменьшения пульсации выпрямленного напряжения применяются сглаживающие электрические фильтры. Простейший фильтр состоит из конденсатора, включенного параллельно нагрузке (рис. 12 а), или дросселя, включенного последовательно с нагрузкой (рис. 5 б).
|
||
а) |
|
б) |
Рис.12 |
При
параллельном подключении к нагрузке
фильтрующего конденсатора
напряжение последнего становится
выходным напряжением всего выпрямителя.
|
Рис. 13 |
Из
приведенного выше анализа работы
выпрямителей видно, что они вырабатывают
для выходной цепи -
пульсирующее положительное напряжение
,
приведенное на рис. 13 штриховой линией.
При включении выпрямителя в момент
под действием возрастающего входного
напряжения
конденсатор
начинает заряжаться и его напряжение
(показано на рис. 13 сплошной линией)
соответственно возрастает, но с
определенной инерцией, обусловленной
постоянной времени цепи заряда
.
Здесь
- емкость фильтра, а R
внутреннее сопротивление выпрямителя,
равное сумме сопротивлений всех участков
по его цепи постоянного тока: активного
сопротивления задействованной выходной
обмотки трансформатора – Т1,
сопротивления открытого диода или
диодов (для мостовой схемы) и сопротивления
соединительных проводов. По отдельности
и вместе это относительно малые
сопротивления в доли или единицы Ом. В
результате постоянная времени заряда
конденсатора
представляет собой относительно малую
величину и его напряжение
с малой задержкой «следует» за напряжением
выпрямителя
.
конденсатор
,
дальше разряжается через нагрузку
.
В обычных выпрямителях сопротивление
нагрузки на один - два порядка превышает
их внутреннее сопротивление
,
а значит, также будут соотноситься и
постоянные времени заряда
и разряда
и наклоны этих участков диаграммы
напряжения конденсатора
-
и
-
В целом «пилообразная» диаграмма напряжения конденсатора имеет заметно меньший уровень пульсаций по сравнению с исходной диаграммой выходного напряжения выпрямителя без фильтра . В этом и проявляется сглаживающее действие С - фильтра .
Эффективность работы конденсаторного фильтра оценивают коэффициентом сглаживания
,
где
и
- коэффициенты пульсаций выпрямителя
без и с С
– фильтром,
- частота пульсаций выходного напряжения
выпрямителя.
Дроссельный
фильтр на рис. 12 б представляет собой
катушку индуктивности со стальным
сердечником. Под действием пульсирующего
напряжения выпрямителя
(штриховая линия на рис. 13) в дросселе
возникает такой же по характеру
пульсирующий ток
,
который создаст в стальном сердечнике
аналогичный по характеру пульсирующий
магнитный поток
.
Последний, в свою очередь, наводит в
обмотке дросселя
противо - ЭДС
,
представленную на рис. 13 штрих - пунктирной
линией. Как видно она изменяется во
времени противофазно входному напряжению
и не имеет постоянной составляющей..
|
Рис. 14 |
Дроссель
значительно (на величину своей противо
– ЭДС) ослабляет или фильтрует переменную
составляющую входного сигнала
и практически без ослабления передает
на выход его постоянную составляющую
.
При
изменении нагрузки, например ее понижении
до режима холостого хода -
,
соответственно ток нагрузки и дросселя
падает до нуля, не создается магнитный
поток и наводимая им противо – ЭДС.
Пульсирующее входное напряжение дросселя
без ослабления проходит в нагрузку,
т.е. полностью исчезает сглаживающее
действие L
– фильтра.
С
уменьшением сопротивления нагрузки
пропорционально увеличиваются: ток
,
создаваемый им в сердечнике дросселя
магнитный поток, наводимая им в обмотке
противо – ЭДС, а значит и сглаживающее
действие L
– фильтра. В соответствии с этим
коэффициент сглаживания дроссельного
фильтра равен
,
где
- частота пульсаций напряжения на входе
дросселя
.
|
|
а) |
б) |
Рис. 15 |

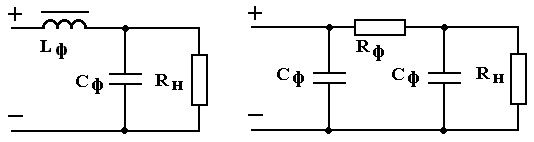

Для
повышения коэффициента сглаживания
часто используются многозвенные фильтры
(рис. 15). Тогда их общий коэффициент
сглаживания
при n
последовательно соединенных звеньях
равен произведению коэффициентов
сглаживания отдельных звеньев
.
Существенным
достоинством обладают фильтры, содержащие
разнохарактерные звенья, например Г –
образный LC
– фильтр, показанный на рис. 8 а. Его
коэффициент сглаживания
с учетом вышеизложенного будет равен
,
т.е. в отличие от коэффициентов сглаживания отдельных звеньев (L и C фильтров) коэффициент сглаживания Г – образного LC – фильтра не зависит от изменения нагрузки . Это и является основным достоинством комбинированных LC – фильтров.
Показателем
качества работы любого выпрямителя
является его выходная
или нагрузочная характеристика
,
показывающая, как сильно изменяется
(уменьшается) его выходное напряжение
с ростом нагрузки
В
выпрямителях без фильтров это влияние
осуществляется через увеличение падения
напряжения на внутреннем сопротивлении
по уравнению Кирхгоффа для цепи
постоянного тока выпрямителя:
,
где
- выходное напряжение выпрямителя в
режиме холостого хода (
,
).
Использование
любых
,
,
фильтрующих звеньев по отдельности или
в любом сочетании на выходе выпрямителя
всегда только ухудшает его внешнюю
характеристику.
.
Выводы: любой выпрямитель без фильтра имеет наилучшую внешнюю характеристику , но наихудшую форму (с максимальным уровнем пульсаций) выходного напряжения. Использование в выпрямителях любых сглаживающих фильтров улучшает форму выходного напряжения (уменьшает коэффициент его пульсаций), но ухудшает его внешнюю характеристику.
1.6.2
