10.25. Логические автоматы с памятью
Логическими автоматами с памятью, или последовательными логическими устройствами, называются устройства, логические значения на выходах которых определяются как совокупностью логических
Значений на входах в данный момент времени, так и состоянием автомата по результатам его предшествующей работы. Запоминание предшествующих состояний обычно выполняется при помощи триггеров.
Типичными примерами логических автоматов с памятью являются счетчики импульсов и регистры.

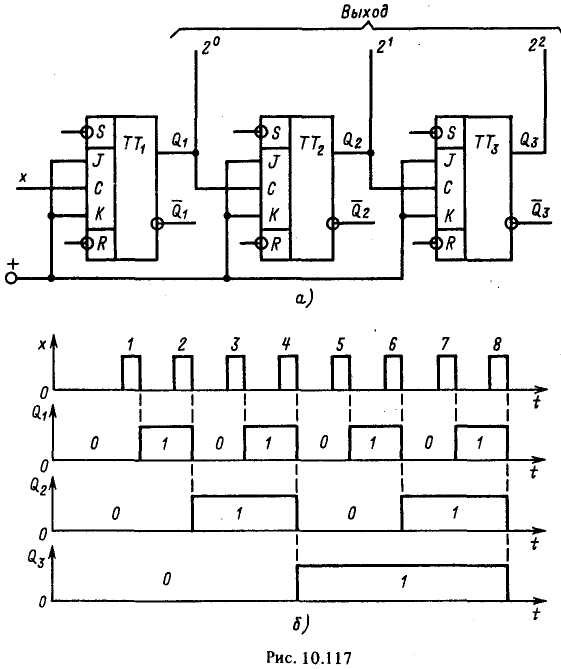

Рассмотрим работу трехразрядного счетчика (рис. 10.117, а) ча основе двухступенчатых Ж-триггеров (рис. 10.116, б) с представлением результата счета в двоичной системе счисления.
Перед началом работы счетчика все его разряды устанавливаются в состояние Q = Qi = Q = 0. В момент окончания первого счетного импульса триггер младшего разряда ТТ{ переключается, а состояние триггеров старших разрядов ТТ2 и ТТ3 не изменяется, т. е. значение двоичного числа на выходе счетчика равно Q3QtQi = 001. В момент окончания второго счетного импульса триггер 7Ti снова переключается и логическое значение выхода младшего разряда изменяется с 1 на 0. Поэтому одновременно переключится и триггер ТТг, т. е. пъпгпу ~ 010. Далее переключение триггеров происходит аналогично, так что число импульсов на входе счетчика соответствует числу в двоичной системе счисления на его выходе (рис. 10.117, б).
Регистрами называются устройства для приема, хранения, передачи и преобразования информации, представленной обычно в двоичной системе счисления. На рис. 10.118,а в качестве примера приведена схема трехразрядного регистра сдвига. Предварительно подачей сигналов на установочные входы R и S все триггеры устанавливаются в состояние Qi =£?2 =(2з =0.
Установим далее триггер 7Ti в состояние Q - 1. При этом состояние регистра определится совокупностью значений QiQjQ* ~ 100. Под действием первого импульса синхронизации состояние регистра изменится на Q1Q2Q3 = 010, под действием второго импульса синхронизации - на QxQiQi = 001 и т.д. (рис. 10.118, б).
КЛАССИФИКАЦИЯ ИМПУЛЬСНЫХ И ЦИФРОВЫХ УСТРОЙСТВ
Полупроводниковые импульсные и цифровые устройства объединяют обширную группу устройств, которые применяются в системах управления технологическими процессами, при передаче информации, в измерительной и вычислительной технике. В современных импульсных и цифровых устройствах работают ОУ в импульсном режиме и транзисторы в качестве бесконтактных ключей.
Работу ОУ в импульсном режиме объясним на примере цепи, показанной на рис. 10.96, в которой к неинвертирующему входу ОУ подключен источник постоянной ЭДС Ео, а к инвертирующему входу - источник сигнала с линейно изменяющейся во времени ЭДС ес =kt (рис. 10.97,д) Для упрощения анализа примем, что ОУ идеальный. По второму закону Кирхгофа для контура, отмеченного на рис. 10.96 штриховой линией, составим уравнение:
В момент времени t0 = Е0/к у напряжения «вх отрицательное значение заменяется положительным (рис. 10.97, б). Одновременно в соответствии с амплитудной характеристикой идеального ОУ (рис. 10.76, б - ломаная линия /) напряжение на его выходе скачком изменится от положительного до отрицательного значения ЭДС Е
источника питания (рис. 10.97, в).
Импульсный режим работы ОУ используется в устройствах сравнения измеряемого напряжения с опорным напряжением, называемых компараторами, и других устройствах на их основе.
Различают импульсные устройства с несколькими устойчивыми й с несколькими временно устойчивыми состояниями.
В импульсном устройстве первого типа для изменения устойчивого состояния необходимо однократное внешнее воздействие, изменяющее режим ОУ или транзисторного ключа. В импульсном устройстве с временно устойчивыми состояниями происходит периодическое переключение ОУ или открывание и закрывание транзисторного ключа без внешнего воздействия или их состояние восстанавливается через некоторое время после однократного внешнего воздействия.
В цифровых устройствах применяются логические элементы, на основе которых реализуются логические автоматы с памятью и без памяти. Рабочее состояние логических автоматов первого типа зависит не только от набора сигналов управления в данный момент времени, но и от его предшествующего состояния. Рабочее состояние логических автоматов второго типа зависит только от набора сигналов управления.
В дальнейшем работу всех импульсных и цифровых устройств будем рассматривать, полагая, что ОУ и транзисторные ключи идеальные
ИМПУЛЬСНЫЕ УСТРОЙСТВА С ВРЕМЕННО УСТОЙЧИВЫМИ СОСТОЯНИЯМИ
Импульсные устройства с временно устойчивыми состояниями являются источниками импульсов напряжения, значение и длительность которых, а также частота повторения могут регулироваться в широких пределах.
А. Мультивибратор. Мультивибратором называется устройство с двумя временно устойчивыми состояниями, представляющее собой генератор импульсов напряжения прямоугольной формы. Обычно он служит для запуска з работу других импульсных устройств при их совместной синхронной работе.
Наиболее распространены мультивибраторы на основе ОУ. Различают симметричные и несимметричные мультивибраторы. У первых длительности прямоугольных импульсов и интервалы времени между ними равны, у вторых различны.
Схема замещения симметричного мультивибратора приведена на рис. 10.104, а, в которой ОУ является компаратором (см. рис. 10.96 и 10.97). Рассмотрим один период работы мультивибратора. По второму закону Кирхгофа для контура цепи, отмеченного на рисунке штриховой линией,составим уравнение
где
тельной последовательной обратной связи по напряжению (см. рис. 10.77, а).
Пусть в момент времени t =0 напряжение на входе ОУ "вх(0) > > 0 (рис. 10.105, г). Тогда по амплитудной характеристике ОУ (рис. 10.76, б, ломаная линия 1) напряжение на его выходе
и по (10.54)
Такое состояние цепи мультивибратора, которому соответствует схема замещения на рис. 10.104, б (ключ К в положении /), неустойчиво Действительно, напряжения на выходе мультивибратора и на конденсаторе различны: ис(0) > «вых(0)- Поэтому конденсатор будет разряжаться через резистор г цепи отрицательной обратной связи и цепь подключенную к выходу ОУ, а напряжение на нем - изменяться по экспоненциальному закону (см. рис. 5.4), стремясь к значению ЭДС (-£" = и ). В момент времени г,, определяемый условием ивх(',_) = 0,Вт.Хе. ис(',_) =~Uimax' напряжение на входе ОУ изменит свое положительное значение на отрицательное. В результате этого произойдет переключение ОУ по его амплитудной характеристике и скачком изменятся напряжения
где учтено, что напряжение на конденсаторе по закону коммутации (5.2) скачком не изменяется: "с(^,_) ~ис^\+^- Одновременно разрядка конденсатора сменится его зарядкой [см. (5.22)] по схеме замещения на рис. 10.104, б (ключ К в положении 2)
т.е.по (10.54)
В этот момент времени вновь скачком изменятся напряжения
а зарядка конденсатора сменится его разрядкой по схеме замещения на рис. 10.104,6 (ключ К в положении 1)
процесс
закончится в момент времени t3,
определяемый условием
Далее процессы в цепи мультивибратора будут периодически повторяться.
Длительность положительных импульсов напряжения определяется формулами (10.55а), (10.556):
а частота работы симметричного мультивибратора с учетом соотношения t3 ~h = ti~ t\ равна
В несимметричном мультивибраторе интервалы времени зарядки {г ~ 11 и разрядки ?э — t% конденсатора различны. Это достигается включением в цепь отрицательной обратной связи параллельно двух различных резисторов: один для зарядки, а другой для разрядки конденсатора. Для этого последовательно с каждым из этих резисторов включается диод, прямое направление которого соответствует току зарядки или току разрядки.
Б. Одновибратор. Одновибратором называется устройство с одним устойчивым и одним временно устойчивым состоянием, предназначенное для формирования однократного прямоугольного импульса напряжения требуемой длительности при воздействии на входе импульса напряжения от внешнего источника.
Одновибраторы применяются для стандартизации импульсов напряжения по длительности, управления работой электромагнитных реле, задержки импульсов напряжения и деления частоты их повторения.

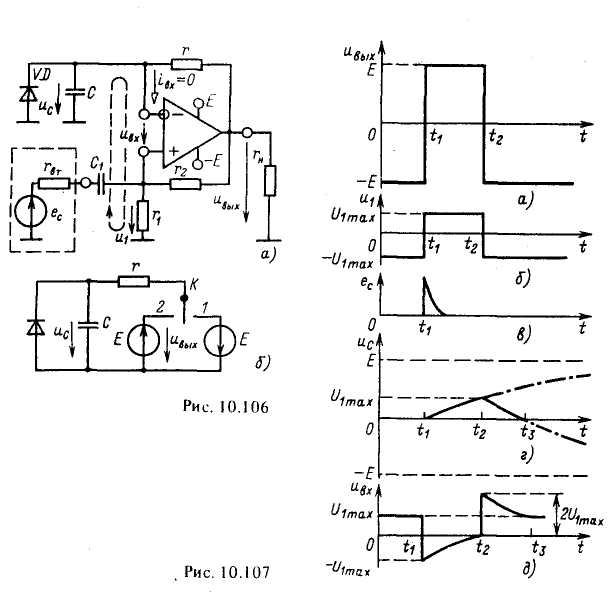

Схема одновибратора на основе ОУ (рис. 10.106) отличается от схемы мультивибратора (см. рис. 10.104) тем, что параллельно конденсатору в цени отрицательной обратной связи включен диод, который в дальнейшем будем считать идеальным.
Работу одновибратора иллюстрирует совмещенная временная диаграмма на рис. lC.107,ff-d.
По второму закону Кирхгофа для контура, отмеченного на рис. 10.106, а штриховой линией, в любой момент времени справедливо соотношение (10.54).
элементах постоянны
и равны
(рис. 10.107, а, б и д), так как диод включен в прямом направлении и напряжение на конденсаторе ис = 0.
Если в момент времени 11 на вход одновибратора подать достаточно большой но амплитуде импульс напряжения положительной полярности от источника сигналов, то иод действием ЭДС е (рис. 10.107, в) напряжение на входе ОУ может стать отрицательным. В результате произойдет переключение ОУ аналогично описанному выше для мультивибратора и скачком изменятся напряжениятак как напряжение на конденсаторе скачком не изменяется [см. (5.2) ]. Это состояние одновибратора, которому соответствует схема замещения на рис. 10.106, б (ключ К в положении 2), временно устойчивое. Действительно, после переключения ОУ начинается зарядка конденсатора через резистор г цепи отрицательной обратной связи [см. (5.22)]В этот момент времени произойдет переключение ОУ и скачком изменятся напряжения
Длительность оложительного прямоугольного импульса напряжения на выходе одновибратора определяется уравнениями (10.56):
В. Генератор линейно изменяющегося напряжения. Генераторы линейно изменяющегося напряжения входят в состав компараторов, устройств управления перемещением электронного луча по экрану осциллографа и т. д.
Простейший генератор линейно изменяющегося напряжения (рис. 10.108) содержит несимметричный мультивибратор, напряжение которого (рис. 10.109, а) используется для управления работой транзистора в ключевом режиме. В интервалах времени At транзистор закрыт и происходит зарядка конденсатора емкостью С через резистив-ное сопротивление гк с большой постоянной времени т = гкС от источника с ЭДС £'к (контур 1), в интервалах времени At аз транзистор открыт и происходит разрядка этого конденсатора с малой постоянной времени т aj «0 (контур 2).
При соблюдении условия Д'зар ^ тза напряжение на конденсаторе при его зарядке [см. (5.22)] изменяется практически по линейному закону (рис. 10.109, б).
