2.1.25.1.1.1Для интегрирующего усилителя (рис.8) справедливы соотношения
i1=Uвх/R, i2= С *dUвых/dt,
поэтому: Uвых =1/RС * Uвх/dt +U0 (5)
Из выражения (5) видно, что данная схема производит интегрирование.
Коэффициент передачи дифференцирующего звена имеет вид:
К
=
Т/(1+ р•Т)
(5б)
где Т=RC , p= jω.
Часто необходимо моделировать нелинейные преобразования.
Часто необходимо что бы передаточная характеристика устройства имела вид :
Подобные характеристики могут быть смоделированы схемой приведенной на рис.9.
Тема7(2ч): Управляемые источники ( на cpc)
Лекция 7 (2ч)
Источник напряжения или тока управляемый напряжением ( на CPC)
Тема8(2ч): Импульсные устройства.
Лекция 7 (2ч)
Электронный ключ, Триггер(R-S, D,J-К,Шмидта), мультивибратор, одновибратлор.
Электронный ключ- устройство преобразующее сигнал высокого уровня в сигнал низкого уровня. Э.К. может быть реализован на базе усилителя с биполярным транзистором включенног по схеме с общим эмиттером согласно схемы на рис …. В исходном состоянии транзистор закрыт-напряжение Uкэ = Еп(высокий уровень).При подаче на вход усилителя импульсного положительного сигнала( стпеньки), транзистор входит внасыщение, а напряжение Uкэ ~ 0( низкий уровень).
Э
лектронный
ключ можно рассматривать также как
инвертор, он выполняет логическую
операцию НЕ.
Динамические свойства ключа определяются временем включения t и выключения . Для уменьшения времени вкл t резистор в цепи базы шунтируется конденсатором, а для уменьшения времени выкл в цепь базы включается ЭДС -V.
Применение транзистора в качестве ключа вместо других типов ключей, например электромеханических, имеет ряд преимуществ: транзисторный ключ не содержит подвижных частей, подверженных износу, имеет большое быстродействие и малые размеры. Для управления транзисторным ключом требуется источник энергии малой мощности.
Триггеры
Триггерами называются импульсные устройства с двумя устойчивыми состояниями, которым соответствуют различные значения напряжений на информационных выходах. Они применяются в счетчиках импульсов напряжения, делителях частоты следования импульсов напряжения и т. д.
По способу управления триггеры делятся на асинхронные и синхронные. В асинхронных триггерах переключение из одного устойчивого состояния в другое осуществляется под действием определенной совокупности импульсов напряжения на управляющих входах.
В синхронных триггерах такое переключение возможно только при совпадении во времени определенной совокупности импульсов напряжения на управляющих входах и импульса напряжения на входе синхронизации.
Различают несколько типов триггеров: RS-, D-, JK-триггеры и др., названия которых отражают принятые обозначения для их управляющих входов. В современной схемотехнике триггеры обычно реализуются на основе логических элементов и выпускаются промышленностью в виде микросхем. Поэтому в дальнейшем ограничимся главным образом рассмотрением функциональных возможностей различных типов триггеров, пользуясь их условными изображениями. Наибольшее практическое применение имеют асинхронные (RS-) и синхронные (D-и JK-) триггеры.

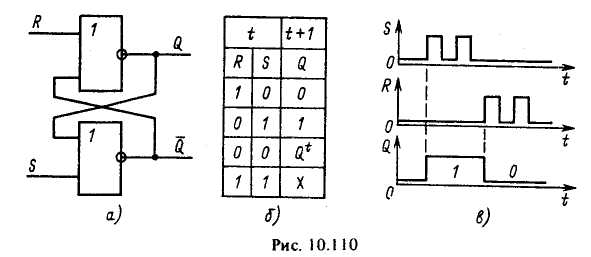

RS-трцггер (Reset—Set, т. е. сброс-установка) реализуется на основе логических элементов ИЛИ-НЕ на два входа (рис. 10.110, а), где обозначены прямой О и инверсный Q информационные выходы. Работу /?5-триггера иллюстрирует таблица истинности на рис. 10.110, б, где указаны значения сигналов на управляющих входах R и S в некоторый момент времени t и соответствующие им значения на выходе Q в момент времени / + 1 после окончания переходного процесса (рис. 10.110, в).
Состояние триггера сохраняется (Q = Q') при совокупности сигналов на входах /? = 0 и S = 0 и не определено при R = 1 и S = 1. Последнее состояние запрещено.
ЛЯ-триггер с инверсными значениями сигналов на входах R и S реализуется на основе логических элементов И—НЕ. Его схема, таблица истинности и временная диаграмма приведены на рис. 10.111, а—в. Состояние триггера сохраняется при _значениях сигналов на его входах R = 1 и S = 1 и не определено при R =0 и S =0. Последнее состояние запрещено.

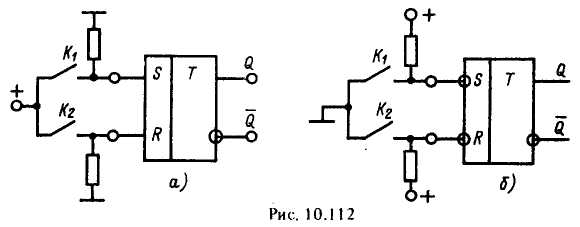

Условные изображения /?5-триггера с прямым и инверсным входами приведены на рис. 10.112, а к б. Кратковременным замыканием ключа Kt или Кг устанавливаются устойчивые состояния триггеров 6 = 1 или Q=0.
D-триггер имеет прямые (рис. 10.113, а) или инверсные (рис. 10.113, б) установочные входы R и 5, один управляющий вход D и вход синхронизации С. Входы R и S называются установочными потому, мто служат для предварительной установки D-триггера в состояние Q-\ илиQ =0 аналогично представленному на рис. 10.112.
Сигнал на управляющем входе D = 1 или D = 0 устанавливает триггер в устойчивое состояние с одноименным значением на прямом информационном выходе Q = 1 или 6 = 0 только при одновременном действии импульса положительной полярности на входе синхронизации. Обычно переключение триггера происходит в течение времени действия переднего фронта импульса синхронизации (рис. 10.113, в).

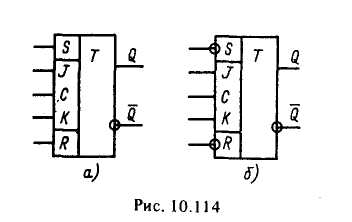

JK-триггер имеет ряд преимуществ по сравнению с RS- и D-тригге-рами. Его условные изображения с прямыми или инверсными установочными входами R и S приведены на рис. 10.114, а к б, где обозначено: J и К управляющие входы, С-вход синхронизации.
Рассмотрим правила работы JK-триггера, положив, что его исходное состояние установлено.

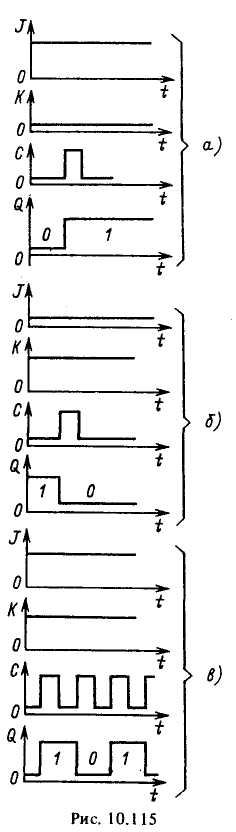

1. Если J = 1 и .К = 0, то в течение времени действия переднего фронта импульса синхронизации положительной полярности триггер установится в состояние 0 = 1 (рис. 10.115,а).
Если J =0и/Г = 1,тов течение времени действия переднего фронта импульса синхронизации положительной полярноститриггер установится в состояние Q = 0 (рис. 10.115,6).
Если / = 1 н К = 1, то независимо от своего исходного состояния Q триггер бу дет переключаться в течение времени действия переднего фронта импульса синхро низации положительной полярности. При этом частота изменения напряжения на выходе триггера будет в 2 раза меньше частоты импульсов синхронизации (рис. 10.115, в).
4. Если J = 0 и К = 0, то исходное состояние Q триггера под действием импульса синхронизации не изменится.
На практике часто встречаются двухступенчатые Ж-триггеры, что отражается в их условном обозначении 7Т, с прямыми или инверсными установочными входами R и 5 (рис. 10.116,а и б). Правила их работы отличаются от описанных выше (рис. 10.115) тем, что изменение состояния триггера происходит не в течение времени действия переднего фронта импульса синхронизации, а в течение времени действия его заднего фронта.
