3.3.2 Електричні кола змінного струму з нелінійною індуктивністю. Дроселі. Магнітні прискорювачі.

В якості нелінійної індуктивності використовують котушку індуктивності з феромагнітним осердям (рис. 3.17).

Рис. 3.17 Котушка з феромагнітним осердям

Якщо коло живиться від джерела синусоїдної напруги, а активний опір і індуктивність розсіяння котушки незначні, то вся прикладена напруга урівноважується ЕРС самоіндукції , що створюється змінним магнітним потоком Ф в осерді:

, (3.19)

де – кількість витків обмотки.

При синусоїдній напрузі магнітний потік Ф і ЕРС також синусоїдні, але магнітний потік відстає на від потоку Ф:

, (3.20)

де .

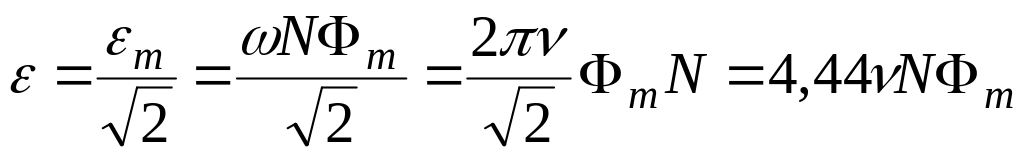

Діюче значення ЕРС в котушці:

. (3.21)

Феромагнітне осердя виконують з магнітом'якого матеріалу. Електричну схему котушки зображено на рис. 3.18.

Рис. 3.18 Схема котушки з феромагнітним осердям

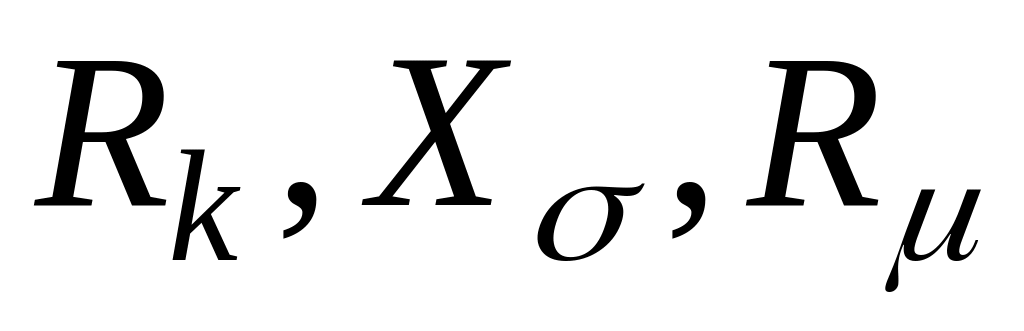

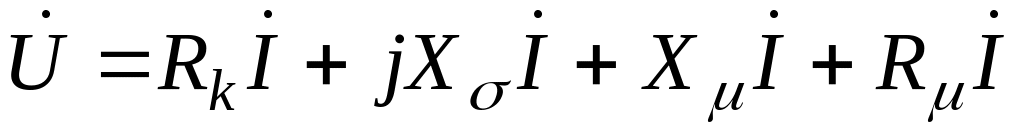

Рівняння електричного стану має вигляд:

. (3.22)

Котушку індуктивності з феромагнітним осердям, що має повітряний зазор називають дроселем. Дросель використовується як індуктивний опір в електричних колах та фільтрах.

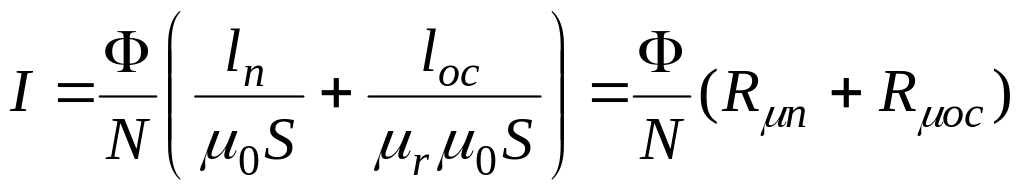

Згідно закону повного струму для магнітного кола дроселя:

, (3.23)

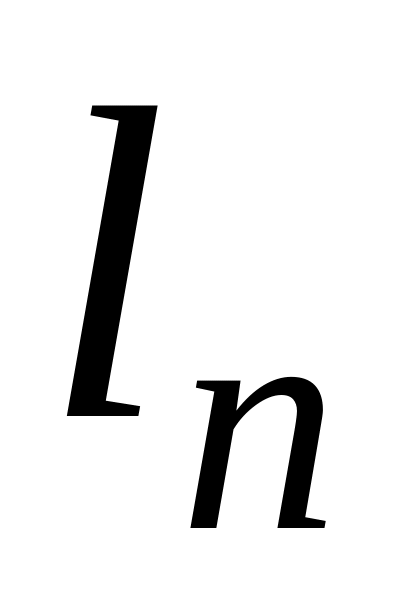

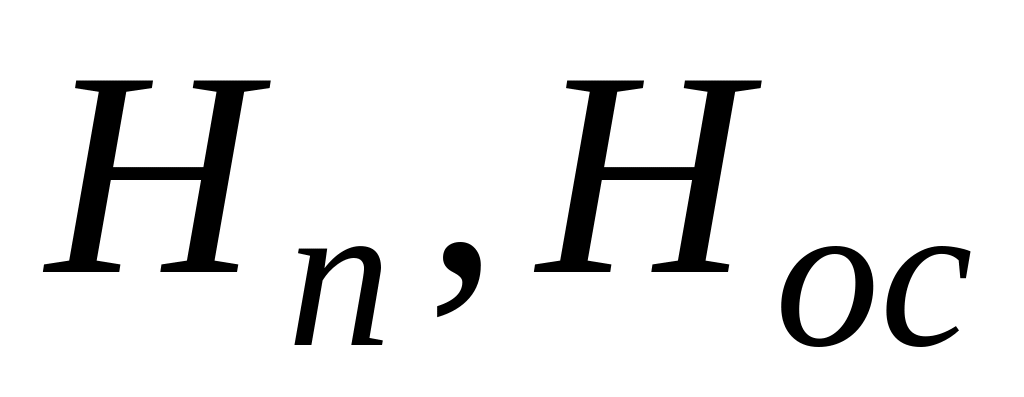

де – напруженість магнітного поля відповідно в повітряному зазорі та осерді; – довжина повітряного зазору та осердя.

Підставляючи значення:

(3.24)

. (3.25)

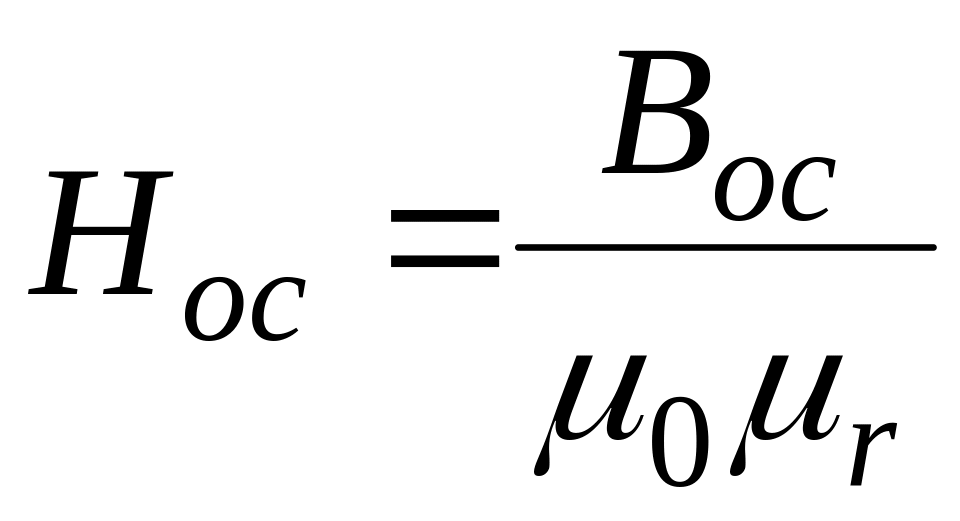

Вважаючи, що рівні нулю, отримаємо:

. (3.26)

Індуктивність дроселя визначаємо за формулою:

. (3.27)

Оскільки , то в певному діапазоні зміни можна вважати, що:

. (3.28)

Із зміною змінюється і струм у колі І, тобто регулюючи повітряний зазор в дроселі можна регулювати струм в електричному колі змінного струму.

Індуктивний опір, створений котушкою з феромагнітним осердям, можна змінювати підмагнічуванням осердя за допомогою обмотки, яку підключають до керованого джерела постійної напруги. Такий пристрій називають дроселем з підмагнічуванням.

Якщо знехтувати потоками розсіювання та втратами в осерді, то для кола змінного струму дроселя з підмагнічуванням рівняння електричного стану для миттєвих значень має вигляд:

. (3.29)

Звідки:

, (3.30)

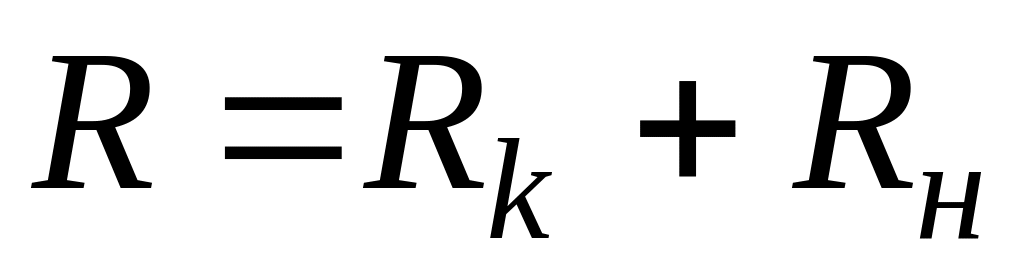

де е_др – ЕРС самоіндукції, створена зміною магнітного поля в осерді на ; – повний опір котушки та навантаження; – кількість витків обмотки змінного струму.

Змінюючи підмагнічуючий постійний струм, можна регулювати в широкому діапазоні змінний струм. Це використовують в магнітних підсилювачах.

Магнітним підсилювачем називають пристрій, що служить для регулювання струму в колі навантаження шляхом підмагнічування феромагнітного осердя постійною МРС (рис. 3.19).

Рис. 3.19 Магнітний підсилювач

Основними елементами магнітного підсилювача є два замкнених однакових магнітних осердя з декількома обмотками. В магнітних підсилювачах використовують осердя у вигляді стрічки (прямокутної чи кільцевої) з магнітом'якого матеріалу з прямокутною петлею гістерезисну. Кожне осердя працює в умовах одночасного намагнічування змінним та постійним магнітними полями. Для створення цих плів на кожному осерді розташована обмотка змінного струму – робоча обмотка і декілька обмоток постійного струму. Обмотки постійного струму називають за їх призначенням – керування, зміщення та оберненого зв'язку.

Для уникнення впливу індукованої змінної ЕРС основної частоти в обмотках постійного струму обмотки включають зустрічно-послідовно або зустрічно-паралельно при узгодженому ввімкненні обмоток постійного струму. Обмотка управління присутня на обох осердях. В цьому випадку робочі обмотки вмикають послідовно-узгоджено або паралельно-узгоджено. Робочі обмотки і опір навантаження утворюють послідовне робоче коло, приєднане до джерела постійного струму.
