А Н О Т А Ц І Я

Крук. А.А. Проект електропостачання деревообробного цеху.

Курсовий проект. – Вінниця: ВК НУХТ, 2013.

В проекті на основі отриманих даних вибрано внутрішньоцехову схему, виконані розрахунки електричних навантажень силових і освітлювальних електроприймачів цеху, вибрані апарати захисту та провідники живлячої електромережі одного з вузлів заданого цеху, передбачено заходи з компенсації реактивної потужності та розроблено живлячу підстанцію …………………….. за існуючими методиками. Вибрано трансформатори на ТП, необхідне електротехнічне обладнання, провідники. Спроектовано заземлюючий пристрій ТП. В результаті виконання проектного завдання вибрано таке основне електротехнічне устаткування: силовий трансформатор типу……………………., компенсуючий пристрій типу………………….., вимикач навантаження типу ……………………………. з плавкими запобіжниками типу ………………….., автоматичні вимикачі типу ………………………………, силовий розподільчий шино провід типу ………………………….., проводи марки АПВ.

Арк. ……; Кресл. 2; Рис. ……; Табл. ……; Бібл. …….

З М І С Т

ВСТУП _________________________________________________6

  1. ЗАГАЛЬНА ЧАСТИНА

1.1 Вихідні дані для проектування__________________________________

1.2 Характеристика об’єкта проектування____________________________

  1. РОЗРАХУНКОВО-ТЕХНІЧНА ЧАСТИНА

2.1 Вибір внутрішньоцехової схеми електропостачання________________

    1. Розрахунок електричних навантажень____________________________

    2. Компенсація реактивної потужності______________________________

    3. Розрахунок та вибір елементів внутрішньоцехової схеми____________

    4. Вибір трансформаторів на підстанції_____________________________

    5. Розрахунок струмів короткого замикання_________________________

    6. Вибір електроустаткування підстанції____________________________

2.8 Розрахунок заземлення підстанції________________________________

Література____________________________________________________

В С Т У П

Системи електропостачання промислових підприємств, які складаються з низьковольтних електричних мереж напругою до 1000 В та високовольтних електричних мереж напругою вище 1000 В, застосовують для забезпечення подачі електричної енергії у необхідній кількості та необхідної якості від енергетичних систем до промислових об’єктів, устаткування, приладів та механізмів.

Електроенергія широко використовується в усіх галузях народного господарства, особливо для електроприводу різних виробничих механізмів, зокрема – підйомно-транспортних машин, поточно-транспортних систем, компресорів, насосів та вентиляторів; для електротехнологічного устаткування, а саме – для електротермічного та електрозварювального обладнання; а також для електролізу, електроіскрової та електродугової обробки матеріалів, електрофарбування і т. ін.

Електроустаткування споживачів електричної енергії має свої специфічні особливості – до них ставлять певні вимоги з надійності електропостачання, з якості електричної енергії, з резервування та захисту окремих елементів систем електропостачання та ін. Під час проектування, спорудження та експлуатації систем електропостачання промислових підприємств необхідно правильно, з техніко-економічних міркувань, здійснювати вибір рівнів напруг, визначати електричні навантаження, вибирати тип, кількість та потужність трансформаторів на живлячих підстанціях, види їх релейного захисту, схеми компенсації реактивної потужності та способи регулювання напруги. Усе вище згадане повинно вирішуватись з врахуванням вдосконалення технологічних процесів виробництва, зростання потужностей окремих електроприймачів та особливостей кожного підприємства, цеху, установи, а також підвищення якості та ефективності їх роботи.

Передача, розподіл та споживання виробленої електроенергії на промислових підприємствах мають відбуватись з високою економічністю та надійністю. В системі цехового розподілу електроенергії широко використовують комплектні розподільчі пристрої, а також силові і освітлювальні струмопроводи. Це створює гнучку та надійну систему розподілу електричної енергії, в результаті чого економиться велика кількість провідникових матеріалів, cпрощуються схеми підстанцій різних рівнів напруг і призначень за рахунок, наприклад, відмови від вимикачів з боку первинної обмотки трансформатора, тобто з глухим приєднанням трансформатора до живлячих високовольтних ліній електропередачі. Також широко використовуються досконалі схеми автоматики та прості і надійні пристрої захисту окремих елементів систем електропостачання. Усе це забезпечує необхідне раціональне і економне використання електроенергії в усіх галузях промисловості, які є основними споживачами електроенергії, що виробляється на електростанціях, оснащених сучасним енергетичним обладнанням.

1 Загальна частина

1.1 Вихідні дані для проектування

Таблиця 1 - Відомість електричних навантажень цеху

Номер

на плані

Назва електроприймача

Номінальна потужність електроприймача, кВт

1-4

Шліфувальний верстат

16

5;6

Свердлильний верстат

8,5

7;8

Сушильна шафа

44

9;10

Фугувальний верстат

21

11;12;13

Циркулярна пилка

13

14;15

Прес

10

16-20

Токарний верстат

14

21;22

Полірувальний верстат

24

23;24

Фрезерувальний верстат

8

25;26

Клеєварка

5,5

27;28

Зварювальний трансформатор ПВ=40%

32

30;31

Точильний верстат

11

29;33

Вентилятор

9,5

32

Кран-балка ПВ=40%

20

План цеху див.рис.1.

Рис.1 - План деревообробного цеху

Рис.2 - Добовий графік активного навантаження

Таблиця 2 – Дані для розрахунку струмів к.з.

Величина

Значення

1.Номінальна потужність системи Sн.с., МВА

880

2.Відносний опір системи Хс*, в.о.

1,9

3.Номінальна напруга на виводах первинної обмотки трансформатора ГЗП Uн1, кВ

35

4.Номінальна напруга на виводах вторинної обмотки трансформатора ГЗП Uн2, кВ

10

5.Номінальна потужність трансформатора ГЗП Sн.тр.ГЗП, кВА

4000

6.Напруга короткого замикання трансформатора ГЗП Uк.з., %

7,5

7.Довжина повітряної лінії напругою Uн1 – l1 , км

17,2

8. Довжина кабельної лінії напругою Uн2 - l2 , км

5,4

Розрахунки виконувати відповідно до рис.3.

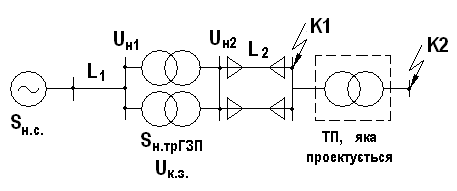

Рис.3 - Розрахункова схема для обчислення струмів к.з.

Таблиця 3 – Дані для розрахунку заземлення ТП, що проектується

Величина

Значення

1.Питомий опір ґрунту у місці спорудження заземлюючого пристрою підстанції r , Ом×м

160

1. Нейтраль електромережі напругою 10 кВ ізольована, нейтраль електромережі напругою 0,4-0,23 кВ глухозаземлена;

2. У якості вертикальних заземлювачів прийняти сталеві електроди ø12 мм і довжиною lел = 5м;

3. У якості горизонтального заземлювача прийняти сталеву стрічку, довжина (l, м) котрої дорівнює периметру зовнішнього контуру заземлення підстанції за умови, що зовнішній контур заземлення розташовуємо на відстані не меншій 1,5 м від зовнішнього боку стін ТП;

4. Прийняти ширину сталевої стрічки (горизонтального заземлювача) в = 40 мм = 0,04м;

5. Глибина закладання заземлюючого пристрою t = 70 см = 0,7 м;

6. Заземлюючий пристрій виконуємо загальним для високовольтного та низьковольтного електроустаткування ТП.
