МИНОБРНАУКИ РОССИИ
НОЯБРЬСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА
(филиал)
ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО
УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
(Филиал ТюмГНГУ в г.Ноябрьске)
КУРСОВАЯ РАБОТА
«Электроснабжение промышленного цеха №9 и электрооборудование цеховой подстанции»
Филиал ТюмГНГУ в г. Ноябрьске 140613 ТЭОт10(9)1 ПЗ
Разработал |
Студент группы ТЭОт10(9)1 Калашник И.Ю « ___» _________ 2013 г. |
Руководитель курсовой работы |
Преподаватель НИНГ(филиал)ТюмГНГУ в г.Ноябрьск Хачитурян В.Г. «___»__________ 2013г. |
|
|
2013г.
МИНОБРНАУКИ РОССИИ
НОЯБРЬСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА
(филиал)
ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО
УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
(Филиал ТюмГНГУ в г.Ноябрьске)
СОГЛАСОВАНО
Председатель П(Ц)К
___________С.Н.Фаренюк «____»_____________20___г.
ЗАДАНИЕ
для курсового проектирования по дисциплине
«Электроснабжение отрасли»
специальность 140613.51
Студента___________________________ курса, группы______________________
______________________________________________________________________
(фамилия, имя, отчество)
Тема:_________________________________________________________________
______________________________________________________________________
______________________________________________________________________
Курсовой проект должен включать следующие разделы:
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
1 ТЕХНИЧЕСКИЙ РАЗДЕЛ
__________________________________________________________________________________________________________________________________________
2 РАСЧЕТНЫЙРАЗДЕЛ __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
3 ОБЩИЙ РАЗДЕЛ
_______________________________________________________________________________________________________________________________________________________________________________________________________________
4 ГРАФИЧЕСКИЙ РАЗДЕЛ
Лист1_________________________________________________________________ ______________________________________________________________________
Лист2_________________________________________________________________
______________________________________________________________________
Спецификация_________________________________________________________
______________________________________________________________________
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
Дата выдачи «____»______________________20___г.
Срок окончания проекта «____»______________________20___г.
Предоставление проекта на защиту_______________________________________
Студент______________________________________________________________
Преподаватель-руководитель
курсового проектирования _________________(_____________________)
Исходные данные.

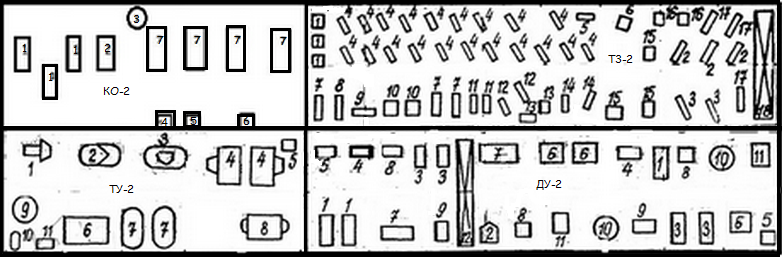

1)План расположения оборудования.
2)Перечень установленного оборудования.
цеха №9.
№п/п |
Наименование |
Установленная мощность кВт |
КО: Компрессорное отделение. |
||
1 |
Привод компрессора |
125 |
2 |
Привод компрессора |
7.5 |
3 |
Вентилятор |
5.5 |
4 |
Сверлильный станок |
1.8 |
5 |
Наждак |
- |
6 |
Аппарат точечной сварки |
- |
7 |
Верстаки |
- |
ТУ: Участок термической обработки. |
||
1 |
Муфельная печь однофазня U=220B; Cоsф=1. |
12.5 |
2 |
Соляная печь |
40 |
3 |
Соляная печь |
35 |
4 |
Электрическая печь |
55 |
5 |
Вентилятор |
3.4 |
6 |
Вентилятор |
3 |
7 |
Электрическая печь |
70 |
8 |
Термобарокамера |
10 |
9 |
Компрессор |
6 |
10 |
Насос |
50 |
ТЗ: Токарный участок №3. |
||
1 |
Фрезерный станок |
6.8 |
2 |
Фрезерный станок |
4.5 |
3 |
Долбёжный станок |
28 |
4 |
Фрезерный станок |
2 |
5 |
Сверлильный станок |
1 |
6 |
Сверлильный станок |
1 |
7 |
Фрезерный станок |
3 |
8 |
Сверлильный станок |
1 |
9 |
Сверлильный станок |
1 |
10 |
Сверлильный станок |
2 |
11 |
Сверлильный станок |
2 |
12 |
Сверлильный станок |
2 |
13 |
Сверлильный станок |
2 |
14 |
Долбёжный станок |
2 |
15 |
Фрезерный станок |
3 |
16 |
Сверлильный станок |
2 |
17 |
Долбёжный станок |
3 |
18 |
Кран 10т, 3 двигателя, ПВ=25% |
1 |
ДУ: Деревообрабатывающий участок. |
||
1 |
Циркулярная пила |
3 |
2 |
Модельный фрезерный станок |
1 |
3 |
Шпунтовый станок |
3 |
4 |
Печь диэлектрического нагрева |
2 |
5 |
Вентилятор |
2 |
6 |
Поперечно-строгальный станок |
3 |
7 |
Продольно-строгальный станок |
2 |
8 |
Точильный станок |
2 |
9 |
Круглопильный станок |
2 |
10 |
Сверлильный станок |
2 |
11 |
Циркулярная педально-балансирная торцовка |
2 |
12 |
Кран балка 3 двигателя |
1 |
3)Среда цеха нормальная.
Число часов использования максимума нагрузки Тм=4500 часов.
Работа 2-х сменная категория электроснабжения II с присутствием электроприёмников III категории.
4)Установленная мощность освещения 50 кВт.
5)Питание цеховой подстанции принять с шин РП=10 кВ; расстояние= 0.6 км.
6)Напряжение сети цеха 380/220 В; tgфэ=0.42.
7)Для расчётов токов короткого замыкания мощность системы принять неограниченно большой.
8)Высота цеха до нижнего пояса 8м; полы бетонные.
Введение: Роль энергетики России в электроснабжение народного хозяйства страны.
Энергетика нашей страны обеспечивает надежное электроснабжение народного хозяйства страны, жилищно - бытовые нужды потребителей электрической и тепловой энергии.
Основными потребителями электроэнергии являются различные отрясли промышленности, коммунальное хозяйство городов и поселков. При этом более 70% потребления электроэнергии приходится на промышленные объекты.
Электроэнергия широко используется во всех отраслях народного хозяйства, особенно для электропривода отдельных механизмов, компрессоров и вентиляторов, для электротехнологических установок, а также для электролиза,электроискровой и электрозвуковой обработки металла и др.
Электроустановки потребителей электроэнергии имеют свои специфические особенности, к ним предъявляются определенные требования. При проектировании сооружений и эксплуатации систем электроснабжения промышленных предприятий необходимо правильно в технико-экономическом аспекте осуществлять выбор напряжений, определять электрические нагрузки, выбирать тип, число и мощность трансформаторных подстанций, виды их защиты, системы компенсации реактивной мощности и способы регулирования напряжения.
В системах цехового распределения электроэнергии широко используют комплектные распределительные устройства подстанций а также силовые и осветительные шинопроводы (токопроводы). Это гибкие и устойчивые системы распределения электроэнергии. Их применение приводит к экономии проводов и кабелей и обеспечивает рациональное и экономное расходование во всех отраслях промышленности являющейся основным потребителем электроэнергии.
