МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственное образовательное учреждение высшего профессионального образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Е.В. Вехтер, И.А. Сафьянников

КОМПЬЮТЕРНОЕ МОДЕЛИРОВАНИЕ

В СРЕДЕ AutoCAD

Рекомендовано в качестве учебного пособия

Редакционно-издательским советом

Томского политехнического университета

Издательство

Томского политехнического университета

2011

УДК 004.92(075.8)

ББК 32.973.26_018.2я73

В39

Вехтер Е.В.

В39

Компьютерное моделирование в среде AutoCAD: учебное по-

собие. / Е.В. Вехтер, И.А. Сафьянников; Томский политехнический

университет. − Томск: Изд-во Томского политехнического универ-

ситета, 2011. – 93 с.

В пособии представлена базовая информация, отражающая содержание

основных разделов, необходимых при освоении программы AutoCAD. Вы

найдете описания всех стадий работы - от начальной настройки параметров

чертежа до вывода его на печать. Структура пособия обеспечивает организа-

цию продуктивной деятельности при изучении программы.

Особенностью пособия является то, что оно нацелено на практическое

применение. AutoCAD изучается в процессе выполнения чертежей, что позво-

ляет не только освоить теорию, но и получить необходимую практику приме-

нения программы.

В пособие включён комплекс заданий, выполнение которых позволит

слушателям и студентам совершенствовать технологию обучения, повысить

уровень освоения материала.

Предназначено для всех, кто хочет освоить работу с этой программой и

научиться чертить на компьютере.

УДК 004.92(075.8)

ББК 32.973.26_018.2я73

Рецензенты

Кандидат технических наук, доцент ТПУ

Г.Ф. Винокурова

Кандидат технических наук, доцент ТГАСУ

В.Н. Околичный

© ГОУ ВПО НИ ТПУ, 2011

© Вехтер Е.В., Сафьянников И.А., 2011

© Оформление. Издательство Томского

политехнического университета, 2011

Содержание

Компьютерное моделирование в среде AutoCAD.

1. Введение в AutoCAD. Шаблоны чертежей.

1.1. Начало работы..................................................................................................... 5

1.2. Некоторые вопросы по интерфейсу системы AutoCAD ................................. 6

1.3. Создание собственного шаблона....................................................................... 8

2. Средства создания и редактирования чертежей

2.1. Примитивы .......................................................................................................... 10

2.2. Способы ввода точек .......................................................................................... 13

2.3. Свойства примитивов ......................................................................................... 17

2.4. Цвета .................................................................................................................... 17

2.5. Типы линий и масштабы .................................................................................... 18

2.6. Режимы рисования.............................................................................................. 19

2.7. Управление просмотром чертежа ..................................................................... 21

2.8. Задание................................................................................................................. 23

3. Выполнение чертежа детали

3.1. Содержание работы и порядок выполнения ................................................... 27

3.2. Создание и выбор текущего слоя ..................................................................... 28

3.3. Создание вида сверху ........................................................................................ 31

3.4. Создание второго изображения ........................................................................ 37

4. Нанесение размеров

4.1. Создание размерного стиля .............................................................................. 41

4.2. Нанесение линейных размеров.......................................................................... 43

4.3. Нанесение радиальных и диаметральных размеров ....................................... 44

5. Текст и текстовые стили

5.1. Создание текстового стиля и установка текущего текстового стиля ............ 45

5.2. Нанесение и редактирование однострочного текста ....................................... 46

5.3. Создание текстовых полей в штампе шаблона ................................................ 47

5.4. Заполнение основной надписи и дополнительной графы .............................. 50

6. Твердотельное моделирование

3

6.1. Создание рабочего пространства для трехмерного моделирования.............. 52

6.2. Построение твердотельных примитивов .......................................................... 54

6.3. Построение сложных тел .................................................................................. 57

6.4. Создание и редактированию твердотельной модели ...................................... 57

6.5 Создание чертежа детали по твердотельной модели ....................................... 68

7. Приложение .................................................................................................................... 86

4

Компьютерное моделирование в среде AutoCAD

Назначение рабочей тетради

В настоящее дни для повышения производительности труда и

качества выполнения чертежей конструкторы и проектировщики

используют компьютерные методы построения чертежей. Наиболее

распространенный и доступный AutoCAD (Automated Computer Aided

Drafting and Design – Автоматизированное компьютерное черчение и

проектирование), фирмы Autodesk.

Применение AutoCAD позволяет сократить сроки выполнения

чертежей, при этом повышается точность их выполнения. Для

выполнения чертежей в среде AutoCAD необходим базовый уровень

знаний по курсу «Инженерная графика».

Задачей изучения курса является получение основных навыков

работы с AutoCAD и изучение основ применения двухмерной и

трехмерной графики в проектировании.

Содержание индивидуальных заданий

1.

По двум данным видам построить третий вид детали, выполнить

рациональные разрезы, нанести размеры.

2.

Построить твердотельную модель детали.

Задания выполнить в среде AutoCAD, воспользовавшись шаблоном

формата А3. Варианты заданий предложены в Приложении.

Глава 1. Введение в AutoCad. Шаблоны чертежей

1.1. Нач ал о работы

1. После установки системы AutoCAD на компьютер ее запуск

производится двойным щелчком кнопки мыши по пиктограмме

расположенной на рабочем столе. Или с рабочего стола Windows:

2. Сохраните созданный программой файл («Рисунок 1») под своим

именем.

5

3. Если необходимо создать новый пустой рисунок, то в окне

Начало работы следует воспользоваться кнопкой

– Простейший

шаблон (стандартное диалоговое окно Начало работы). Это позволяет

создать новый чертеж с параметрами, которые AutoCAD устанавливает

по умолчанию или -

– По шаблону, начинаете работу с

наполнением (рамки, штампы, имеющиеся линии или установки).

4. Для открытия существующего файла в диалоговом окне Начало

работы следует воспользоваться кнопкой

– Открытие рисунка.

Система покажет окно поиска, введите имя файла, выберите свой файл,

отметьте его и щелкните левой кнопкой мыши на ОК.

1.2. Не к о т о р ы е в о п р о с ы п о и н т е р ф е й с у с и с т е м ы AutoCAD

Элементы рабочего окна системы AutoCAD представлены на рис.

1.1.

Центральная часть экрана (графический экран) – это основная

рабочая зона, в которой находится видимая часть рисунка. Курсор при

движении по этой части экрана имеет вид перекрестия с квадратной

мишенью (рис. 1.1, элемент 1). Верхняя строка графического экрана,

состоящая из надписей: Файл, Правка, Вид, Вставка, Формат, и т. д.,

называется строкой меню (рис. 1.1, эл.2). Каждая из них содержит

падающее меню, раскрыть которые можно, щелкнув левой кнопкой

мыши по его имени.

В левом нижнем углу графического экрана находится знак осей

системы координат (эл.5). В нижней части графического экрана

расположены кнопки вкладок Модель (эл.7), Лист 1 и Лист 2 (эл.8).

Вкладки используются при переключении между пространством модели

и листа. По умолчанию активной является вкладка Модель. Кнопки

(эл.6) слева от имен вкладок позволяют передвигаться по списку

вкладок в обоих направлениях.

Справа от вкладок расположена горизонтальная полоса прокрутки

для графического экрана. Вертикальная полоса прокрутки расположена

вдоль правой границы графического экрана (эл.12).

6

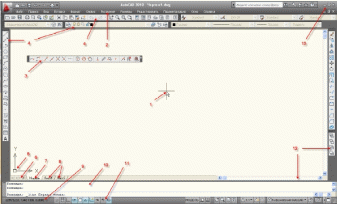

Рис. 1.1

Элементы интерфейса: 1- курсор; 2- строка меню; 3- плавающая панель; 4-

панели инструментов; 5- пиктограмма осей координат; 6- кнопки набора вкладок; 7-

вкладка пространства модели; 8- вкладки листов; 9- строка состояния со счетчиком

координат; 10- зона командных строк; 11- кнопки режимов; 12- полосы прокрутки;

13- кнопки управления окном документа.

Нижняя часть экрана (зона командных строк) (эл.10) – это область,

где отображаются вводимые вами команды, ответы или вопросы

AutoCAD. Ниже зоны командных строк находится строка состояния

(эл.9), в которой расположены счетчик координат и прямоугольные

кнопки

режимов

(эл.11):

ШАГ,

СЕТКА,

ОРТО,

ОТС-ПОЛЯР,

ПРИВЯЗКА, ОТС-ОБЪЕКТ, ДИН, ВЕС, МОДЕЛЬ.

Счетчик координат служит для ориентировки в поле чертежа – он

изменяет

свое

значение

при

движении

указателя

мыши

по

графическому экрану.

Рис. 1.2

Основным элементом интерфейса являются кнопки панелей

инструментов, расположеные по умолчанию, горизонтальные панели

7

находятся ниже строки меню, вертикальные панели находятся слева и

справа от графического экрана (эл.4). Все панели имеют свои имена.

Для установки дополнительных панелей, необходимых для

работы щелкните правой кнопкой мыши на свободном поле рядом со

стандартной панелью инструментов, вызвав контекстное меню (рис. 1.2)

Выберите

необходимые

панели

инструментов

(отмечается

галочкой возле соответствующего наименования).

Например: Панель инструментов

«Рисование»−

«Редактирование»−

«Объектная

привязка»−

«Тела»−

«Редактирование

тел»−

«Вид»−

Панель появится внутри графического экрана, где она займет

«плавающее» положение, принимая форму окон Windows (рис. 1.1.

эл.3). Чтобы переместить панель инструментов, нужно навести

указатель мыши на верхнюю часть и, удерживая нажатой кнопку мыши,

перетащить панель в нужное место, после чего отпустить кнопку.

Горизонтальные панели с наименованиями: Стандартная, Стили,

Слои, Свойства желательно не трогать и не удалять, поскольку они

постоянно нужны для работы.

Для удаления панели инструментов достаточно перевести ее в

плавающее положение и закрыть щелчком по соответствующему

значку в правом верхнем углу.

1.3. С о з д а ни е с о б с т в е н н о г о ш аб л о н а

Начните новый рисунок, которому программой по умолчанию

будет присвоено имя Чертеж 1. dwg. Установите следующие

параметры чертежа:

Десятичные единицы измерения с точностью ввода 0.0

(вызов команды из падающего меню Формат → Единицы);

8

Лимиты (границы) чертежа 210×297 мм, что соответствует

формату А4 (вызов команды из падающего меню Формат →

Лимиты, при этом задаются левый нижний и правый верхний углы);

Шаг сетки 10 мм по оси X и Y (для настройки шага сетки

выберете из падающего меню Сервис → Режимы рисования → Шаг

и сетка → Шаг привязки, настройки должны соответствовать

рис.1.3).

Рис. 1.3

Сохраните файл под своим именем в собственной рабочей папке.

Для этого выберете из падающего меню Файл → Сохранить как. В

поле «Папка» необходимо найти папку у которой должен сохраняться

чертеж. В поле «Имя файла»: следует ввести имя рисунка и нажать

кнопку Сохранить.
