Графический метод выравнивания
Может быть применен в тех случаях, когда экспериментальная кривая на сетке прямоугольных координат имеет вид плавной кривой. Рисунок 5.
А
)
если экспериментальный график имеет вид (рис а), то необходимо применить формулу (рисунок 5, а) применяя замену получим (окончательный вариант на рис 5, а) при этом экспериментальная кривая превращается в прямую на логарифмической сетке.
(рисунок 5, в) если экспериментальный график имеет вид то целесообразно использовать выражение при замене получим (рис 5, в) здесь экспериментальная кривая превращается в прямую на полулогарифмической сетке.

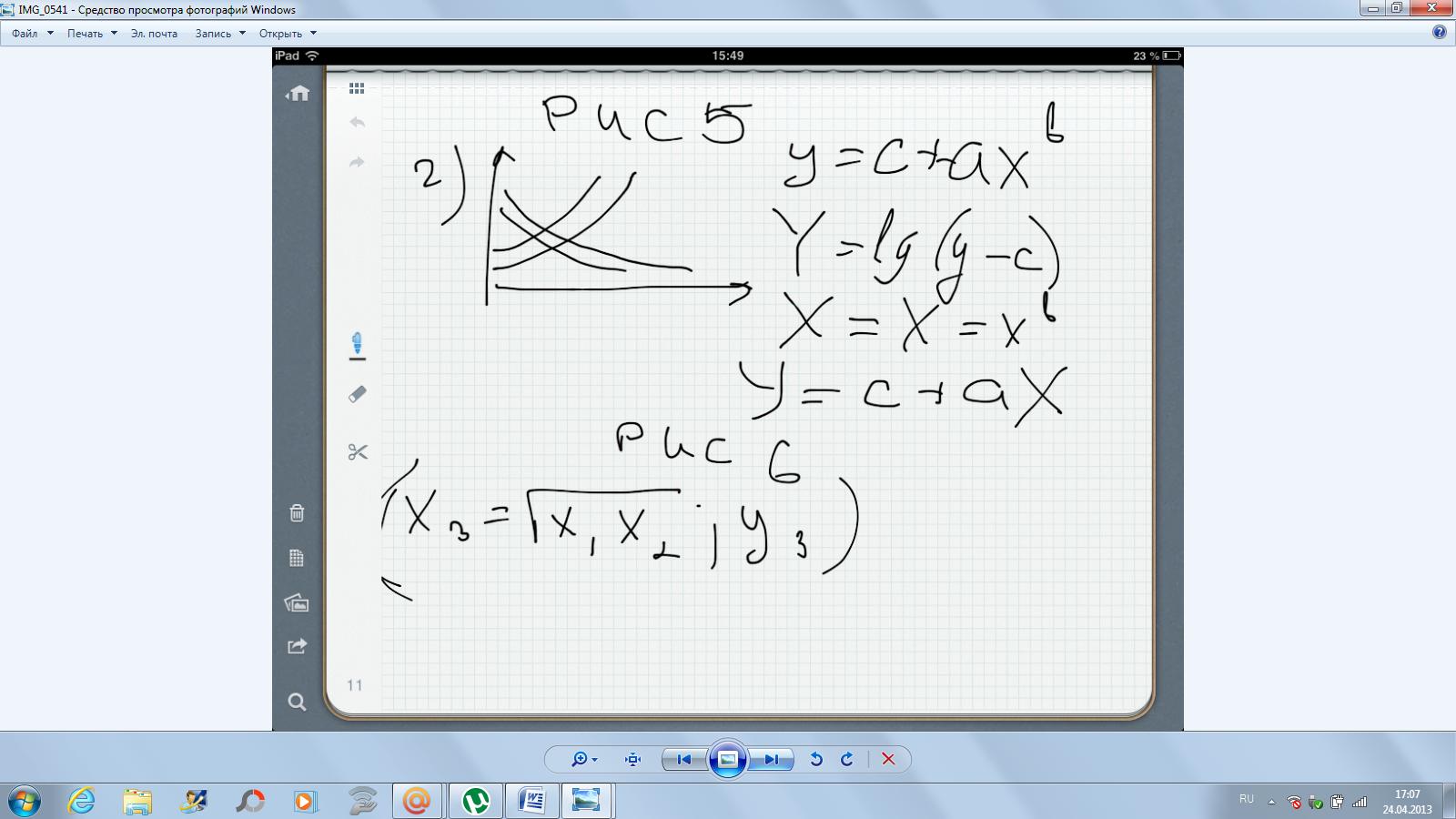

(Рисунок 5, г)
если
экспериментальный график имеет такой
вид, то целесообразна эмпирическая
формула ( рисунок 5, г) вариант 1, если в
задана надо принять (рис 5, г х=....) и тогда
получим прямую линию на сетке прямоугольных
координат. Вариант 2, если в не известна,
то надо принять х=lg x
and y=lg
y-c в этом
случае тоже будет прямая, но на
логарифмической сетке. В последнем
случае необходимо предварительно
вычислить с. Для этого на экспериментальной
кривой принимают три произвольные
точки. Х1, у1; х2,у2; рисунок 6 параметр с

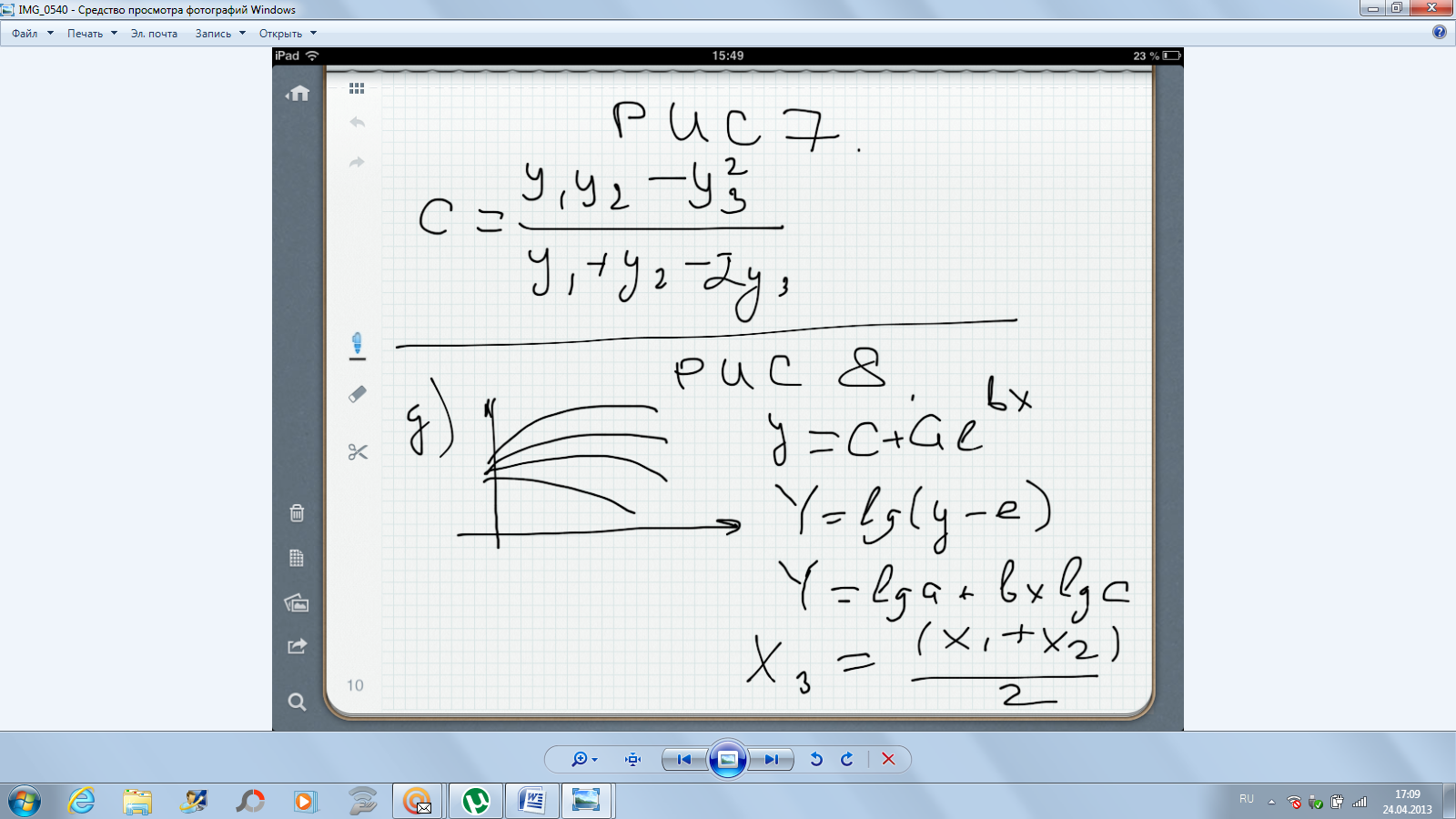

вычисляется в виде отношения (рисунок
7)
Если экспериментальный график имеет вид ( рисунок 8) путем замены можно построить прямую на полулогарифмической сетке. Здесь с предварительно определяется по формуле в этом случае х3 определяется по формуле (рисунок 8)

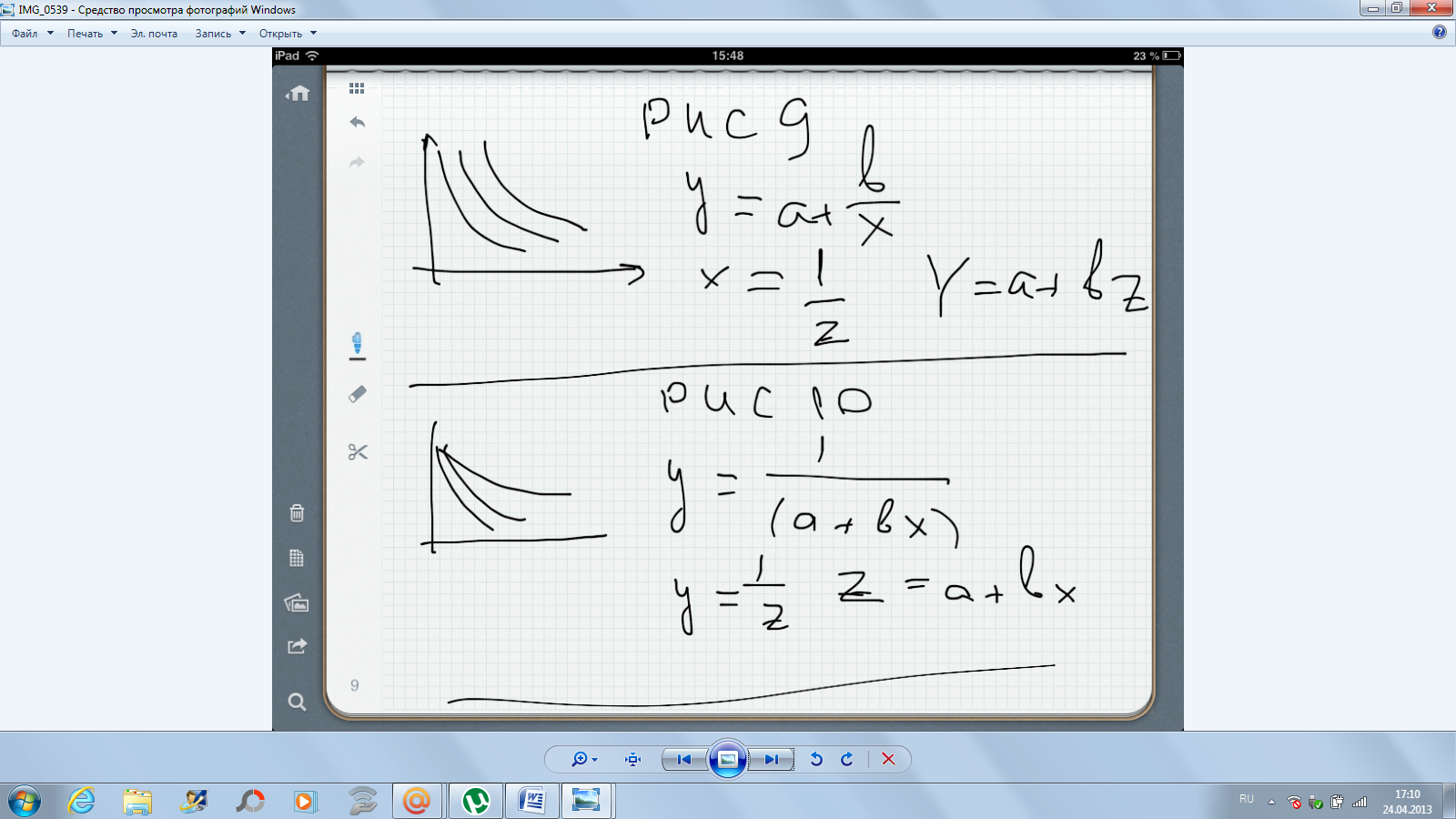

Рисунок 9 при экспериментальном графике данного вида применяется выражение (рис 9) путем замены можно получить прямую линию на сетке прямоугольных координат. (рис 9)
Рисунок 10 если экспериментальный график имеет данный вид, то используется формула ( рис 10) т. е. Прямая на сетке прямоугольных координат.
..........лекция.........11 апреля
Этапы научно исследовательской работы
Любая нир выполняется в определенной последовательности. Вариант наиболее эффективной последовательности:
1 формируется тема и разрабатывается основной исходный предплановый документ – технико-экономическое обоснование (тэо), указываются причины разработки темы (ее обоснование), приводятся краткие литературные обзоры, где указывается достигнутый уровень исследований и ранее полученные результаты, обосновывается актуальность, намечаются методы решения, задачи и этапы исследования. Конечная цель выполнение темы.
2 тэо утверждается заказчиком
3 конкретизируются цели и задачи исследования, проводится потентный поиск по теме с составлением возможно более полной библиографии.
4 разрабатывается методика и программы исследований
5 составляется рабочий план с указанием объемов экспериментальных работ методов, технического обеспечения, трудовых ресурсов и сроков выполнения отдельных этапов.
6 проводятся теоретические, лабораторные, экспериментальные исследования.
7 проводится общий анализ полученных результатов. Осуществляется сопоставление гипотезы с результатом эксперимента.
8 формируются научные и производственные выводы, составляется научно технический отчет.
9 внедрение результатов исследования в производство.
10 приемка выполненной научно исследовательской работы.
Оформление результатов научной работы и передача информации
Оформление результатов нир
После того, как сформулированы выводы и обобщения, придуманы доказательства и подготовлены иллюстрации, наступает следующий этап - литературное оформление результатов в виде доклада, статьи и отчета. Здесь исследователь фиксирует самого себя.
Процесс литературного оформления результатов творческого труда предполагает знание и соблюдение некоторых требований предъявляемых к содержанию научной рукописи. Особенно важны ясность изложения, систематичность и последовательность в подаче материала. При написании научного отчета целесообразно придерживаться следующего плана:
Продумывается название (не более 7 слов) на титульном листе фио автора и должность, название учреждения и города, фио руководителя.
Оглавление (содержание) в начале или в конце.
Иногда предисловие: внешние предпосылки труда, чем вызвано его появление, когда и где была выполнена работа, перечисляются организации и лица, оказавшие содействие при выполнении данной работы.
Вступление. Автор вводит читателя в круг проблем, дает постановку основного вопроса, чтобы подготовить к лучшему усвоению изложенного материала в нем определяются значение проблемы, ее актуальность, цели и задачи, поставленные автором при написании работы.
Краткий обзор литературы по рассматриваемому вопросу.
Основное содержание - материал, методы, экспериментальные данные, обобщения и выводы самого исследования.
Заключение - дается обобщение наиболее существенных положений научного исследования, под водятся его итоги показывается справедливость выдвинутых автором новых положений, а так же выдвигаются вопросы которые еще требуют решения.
Перечень литературных источников.
Приложение вспомагательная таблица, графики, дополнительные тексты и т.п.
По тексту работы приходится готовить реферат или анатацию - краткая хар-ка отчета или другого произведения печати с точки зрения содержания назначения, формы и других особенностей. Анатация выполняет, прежде всего, сигнальную функцию и должна отвечать на вопрос о чем говориться в первичном документе.
Реферат - сокращенное изложение содержания первичного документа или его части с основными фактическими сведениями и выводами. Реферат в отличие от анатации выполняет познавательную функцию "что говориться в первичном документе" реферат помещают в реферативных журналах и сборниках информационных картах.
Основные требования к оформлению научно технического отчета содержит гост. Согласно ГОСТу отчет включает анатацию и реферат с кратким изложением задач исследования и полученных результатов. Введение с характеристикой отечественной и зарубежной достижений и текст отчета. Согласно практике примерно 20% содержащихся в отчете сведений последствия представляются потребителю в виде издания, остальная часть содержания храниться в учреждениях и организациях.
О результатах, полученных в результате выполнения той или иной научно исследовательской темы, необходимо информировать научную общественность. Работа может быть оформлена в виде статьи в журнале или депонирована.
