I Дуговая резка металлическим электродом
Данный способ резки заключается в том, что сила тока устанавливается на
30-70% больше, чем при сварке; в результате чего металл проплавляется мощной
электродугой. Электрическая дуга зажигается у начала реза на верхней кромке и в
процессе резки дугу перемещают вниз вдоль разрезаемой кромки.
Образующиеся капли расплавленного металла выталкивают козырьком покрытия электрода. Козырек электрода при этом служит еще изолятором от замыкания на металл.
Основной недостаток этого способа резки – малая производительность и низкое качество реза.
Режимы резки плавящимся электродом
Марка металла |
Диаметр электрода, мм |
Толщина металла, мм |
Режимы резки |
|
Ток, А |
Скорость, м/ч |
|||
Низкоуглеродная сталь |
2,5 |
6 12 25 |
140 140 140 |
12,36 7,2 2,1 |
3,0 |
6 12 25 |
190 190 190 |
13,8 8,1 3,78 |
|
4,0 |
6 12 25 |
220 220 220 |
15,0 9,3 4,5 |
|
Коррозионно-стойкая сталь |
2,5 |
6 12 25 |
130 130 130 |
12 4,38 3,0 |
3,0 |
6 12 25 |
195 195 195 |
18,72 8,7 4,5 |
|
4,0 |
6 12 25 |
220 220 220 |
18,9 10,2 5,4 |
|

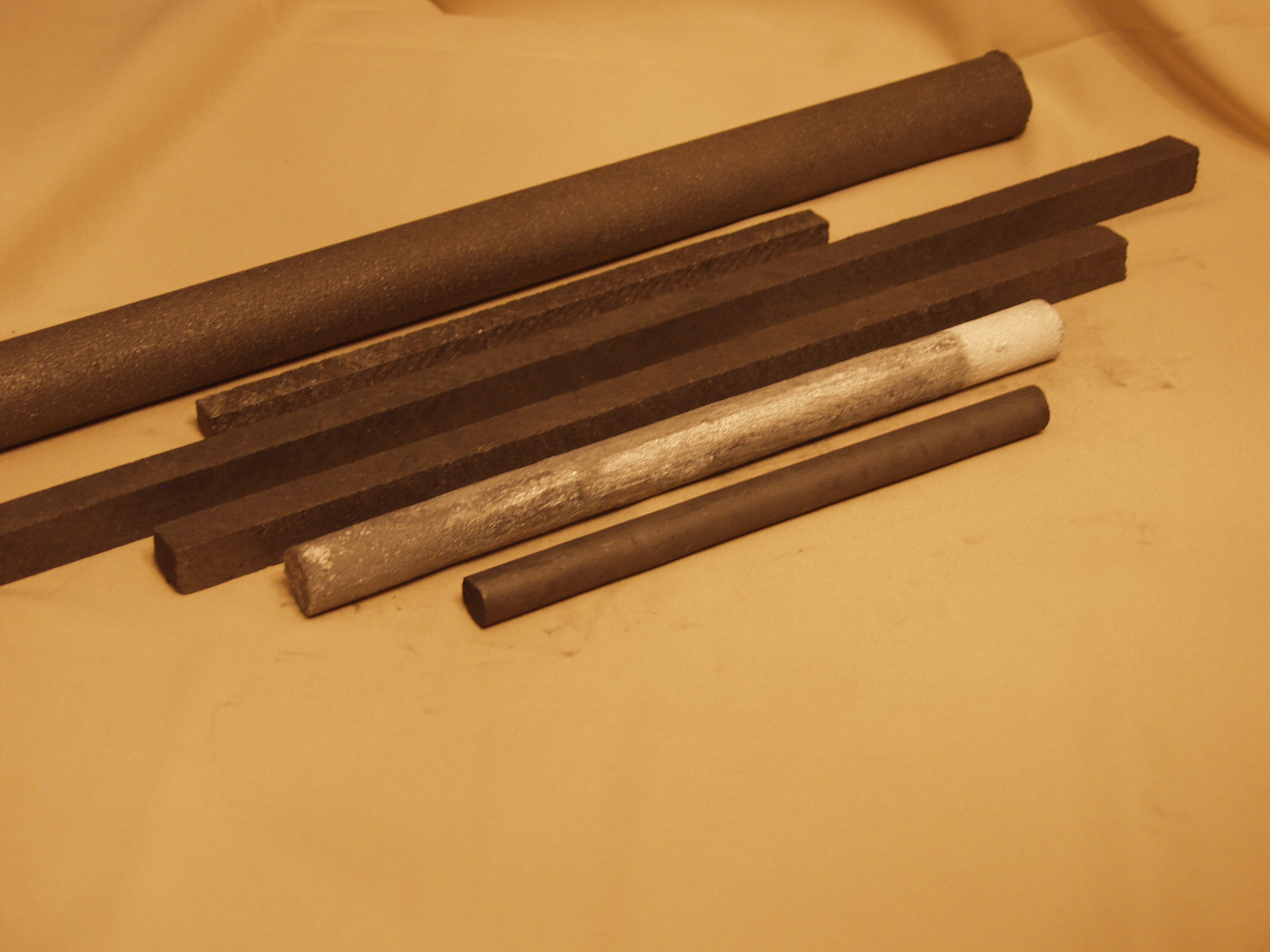

II Дуговая резка угольным электродом
При данном способе резки разделение металла достигается путем выплавления его вдоль линии раздела. Способ применяется для резки чугуна и цветных металлов. Сталь этим способом режут, если не требуется обеспечить точные размеры, а ширина и качество реза не имеют значения.
Резка этим способом выполняется сверху
вниз, причем должен соблюдаться некоторый
угол наклона оплавляемой поверхности
к горизонтальной плоскости. Это необходимо
для облегчения вытекания металла. Резку
ведут на постоянном или переменном
токе.
Режимы резки стали угольным электродом
Толщина разрезаемой стали, мм |
Диаметр электрода, мм |
Режим резки |
|
Сила тока, А |
Скорость, м/ч |
||
6 10 16 |
10 10 10 |
400 400 400 |
18 10,5 |
21
