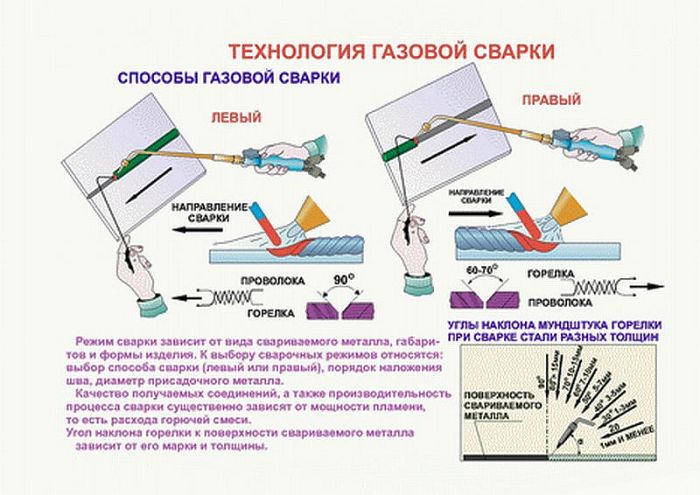

I Сварка нагретым газом

Свариваемые кромки детали и присадочный материал нагревают до температуры сварки струей горячего воздуха или газа. Для нагрева воздуха (газа) используют электронагреватели или газовые горелки. Присадочный пруток вдавливают в разделку шва; нагретые слои материала слипаются и присадочный пруток образует сварочный шов. При сварке толстого материала в разделку шва последовательно укладывают несколько нагретых присадочных прутков.

Сварку без скоса кромок применяют для соединения листов толщиной не менее 4мм.

88

Полиэтилен и полистирол при сварке нагревают до температуры не выше 160…180º. Присадочным материалом служат прутки сечением 7…12мм².

II Сварка контактным нагревом

При этом способе свариваемые поверхности нагревают с помощью электронагревателя; доводят их до вязкотекучего состояния; затем нагревательный элемент удаляют, а свариваемые поверхности соединяют сдавливанием.

Контактная стыковая сварка пластмассовых труб Устройство для центровки труб

механизированная ручная

1-зажимы; 2-трубы; 3-нагревательный элемент; 4-блок питания 1-рычаги; 2-зажимы

Технологическая последовательность соединения пластмассовых труб

контактной стыковой сваркой

а- введение нагревательного элемента; б- оплавление концов

труб; в- удаление нагревательного элемента; г- соединение

(осадка) труб;

1-трубы; 2-нагревательный элемент; 3-валик из расплавленного

материала; 4-сварной шов

а б в г

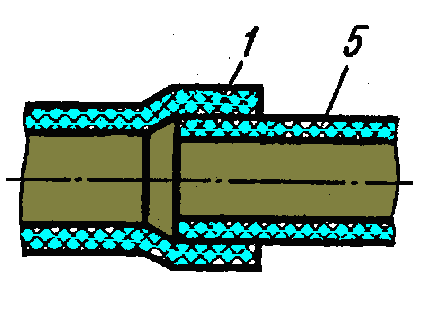

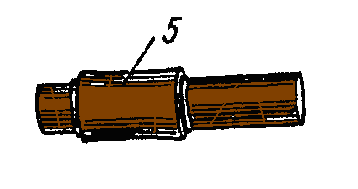

Контактная раструбная сварка

в муфту в раструб

в литой тройник 1-раструб; 2-нагревательный элемент; 3-гладкий конец; 4-тройник; 5- муфта

89

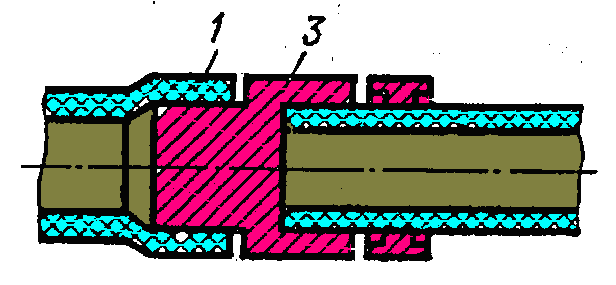

Технологическая последовательность контактной раструбной сварки

введение нагревательного элемента оплавление концов труб соединение труб

1-раструб; 2-дорн; 3-нагревательный элемент; 4-гильза; 5-гладкий конец; 6-хомут

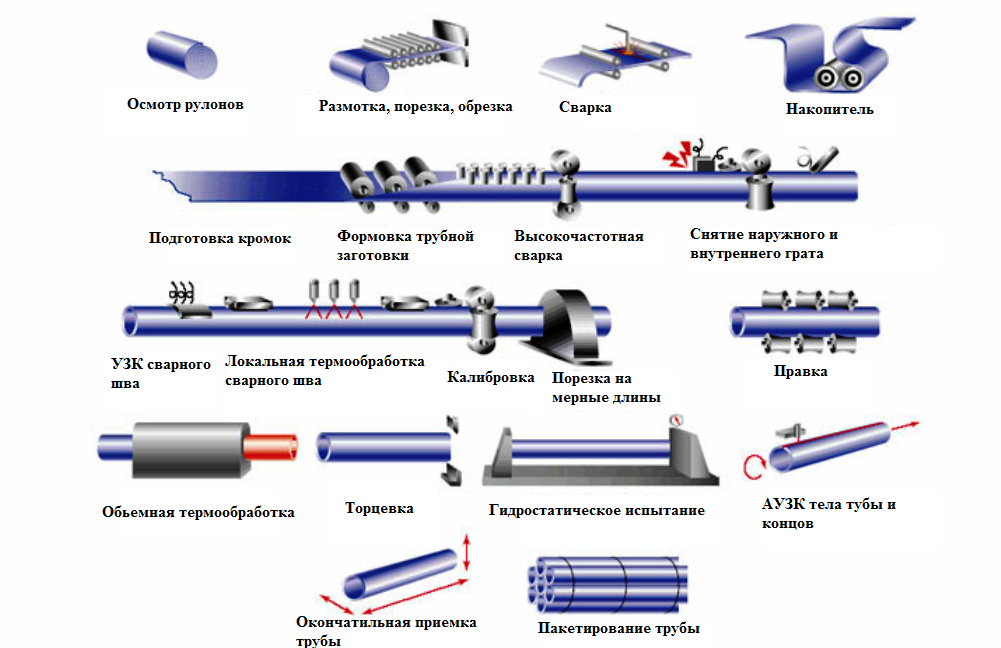

III Сварка токами высокой частоты

Свариваемые детали нагревают в высокочастотном электрическом поле. После

разогрева кромок до пластического состояния их сдавливают для получения

прочного соединения.

Нахлесточные соединения можно сваривать без скоса и со скосом кромок под

углом 45º. Ширина шва 2 – 4мм. Скорость сварки достигает 3м/мин.

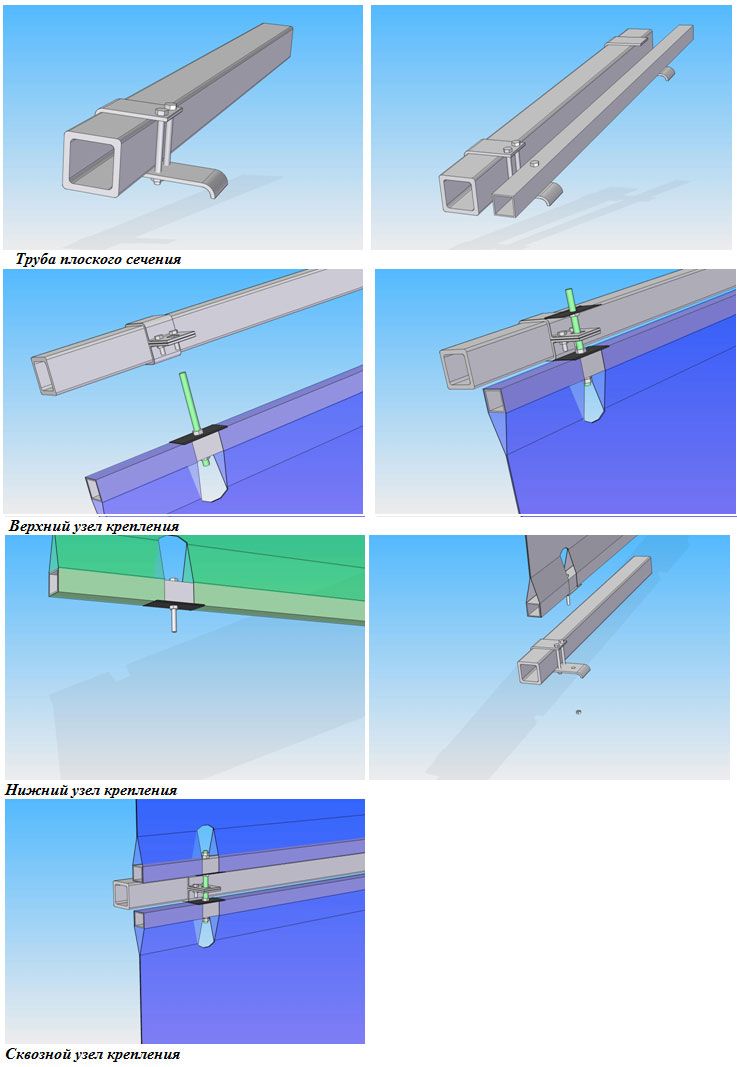

Труба плоского сечения Верхний узел крепления

90

Нижний узел крепления Сквозной узел крепления
