5.3 Монтажні зони, розташування приладів і апаратів
Монтажні зони визначаються розмірами у світлі між стійками або каркасними елементами щитів.
Фасадні панелі щитів і пультів призначені для розміщення приладів і апаратури управління. Фасадна панель складається з двох (виконання I) або трьох (виконання II) функціональних полів, як показано на рисунку 5.1.
Рисунок 5.1 – Функціональні поля фасадних панелей щитів
Поле 1 не призначене для розміщення приладів і апаратури, поле 2 призначене для розміщення реєструючих приладів і органів управління, а поле 3 – для розміщення малогабаритних приладів, сигнальних апаратів і мнемосхем. Поле 4 дозволяє розмістити більшу кількість приладів і апаратів, ніж поле 2. Приклад розташування органів управління у цьому полі показано на рисунку 5.2.
Загальна вага апаратури, установлюваної на фасадних панелях, не повинна перевищувати у полі 2 – 80 кг, у полі 3 – 30 кг, у полі 4 – 100 кг.
Установку апаратури усередині щитів рекомендується виконувати на таких відстанях від опорної рами:
трансформатори, пускачі, перетворювачі – 1700...2000 мм;
вимикачі, запобіжники, реле, регулятори – 600...1700 мм;
зборки комутаційні – 350...800 мм.

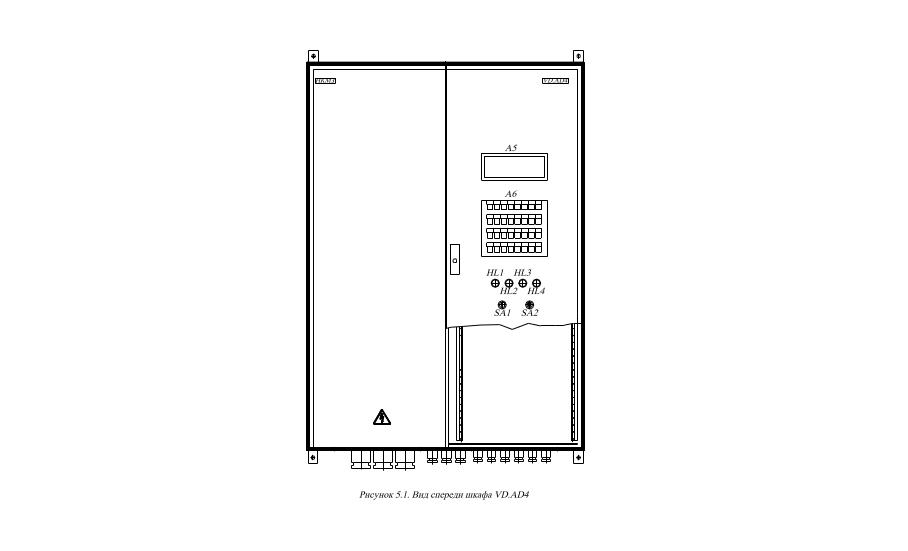

Рисунок 5.2 – Загальний вид шафи і розташування органів управління на фасадній панелі
Електричні проводки розміщуються в лівій частині монтажної ділянки. Трубні проводки усередині шаф і щитів виконують із застосуванням поліетиленових, гумових, сталевих і мідних труб діаметром від 6 до 25 мм. Уведення електричних проводок виконується в нижній частині. Апаратуру варто встановлювати за типовими монтажними кресленнями виробників щитової продукції.
Компоновочні рішення щитів і пультів управління визначаються виходячи зі зручностей роботи персоналу, який буде їх обслуговувати.
При компонуванні приладів на панелях управління необхідно враховувати:
прилади, що відображають найбільш відповідальні параметри роботи, повинні бути зосереджені в центрі панелі управління;
найбільш важливі органи управління повинні розташовуватися з правого боку від пульта;
при контролі пов'язаних між собою об'єктів прилади повинні поєднуватися на панелі;
цифрові прилади застосовуються тільки при необхідності показань точних значень параметрів, що повільно змінюються в часі;
для аварійних ситуацій доцільне застосування миготливого світла частотою 3 – 8 Гц, сигнальні елементи не повинні закриватися рукою оператора при управлінні;
мнемосхеми повинні представляти наочність роботи системи в цілому і забезпечувати світлову сигналізацію порушень процесу, динамічні мнемосхеми варто реалізовувати на дисплеях.
5.4 Загальні вимоги до розробки креслень щитів і пультів
Вимоги до документації на щити і пульти визначаються діючими керівними матеріалами РМ4-107-82.
Креслення загального виду повинні містити вид на внутрішні площини, перелік складових частин щита, таблицю надписів, технічні вимоги і основний надпис. При проектуванні щитів і пультів необхідно застосовувати готові бланки форм і графічних зображень щитів і пультів.
Масштаб креслення загального виду 1:10. При необхідності збільшення масштабу окремих фрагментів їх виконують у масштабі 1:5.
Прилади і засоби автоматизації зображуються спрощено. Для приладів і апаратів указують їхні позиційні позначення. Вид на внутрішні площини щита і пульта зображують за ГОСТ 2.301–68. Бічні стінки зображують умовно розгорнутими. Для координації розміщення апаратури по вертикалі показують дециметрові шкали. Приклад розташування апаратів на монтажній панелі щита показаний на рисунку 5.3.

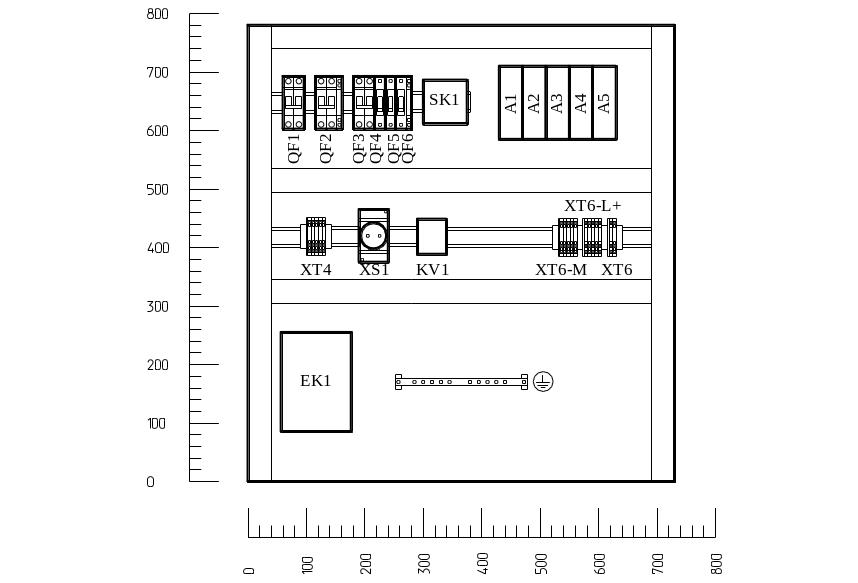

Рисунок 5.3 – Розташування апаратів на монтажній панелі щита
На внутрішніх ділянках щитів показують:
прилади і апарати;
вироби для монтажу (блоки затискачів, рейки, колодки);
вироби для монтажу трубних проводок;
елементи кріплення апаратури (рейки, скоби, косинці та т.п.);
дециметрові шкали стійок щитів;
джгути електричних і трубних проводок.
Електричні проводки зображують у такий спосіб:
джгути електроприводів показують суцільною основною лінією;
джгути екранованих проводів і кабелів показують суцільною лінією в штриховому обрамленні;
джгути вимірювальних ланцюгів показують штрих-пунктирною лінією;
трубні проводки показують штриховою стовщеною лінією.
Технічні вимоги повинні містити розміри для довідок, вказівки на покриття, а також шрифти надписів.
