6. Расчёт количества автотранспортных средств.

Определяем количество ковшей экскаватора-драглайн ЭО-6111(Э-1251)

, где

V_куз- объём кузова, м³;

V_ков- объём ковша, м³;

К_е- коэффициент наполнения грунта принимаем 0,85

Количество ковшей n=V_куз/V_ковша=8.17/(1*0,85)=4 ковша;

где V_куз-объем кузова автосамосвала (МАЗ-503);

V_ковша-объем ковша

Определение грузоподъемности.

Q_самосв - грузоподъемность самосвала (МАЗ-503, 7,06т);

p_гр-средняя плотность грунта (II группа, 1.8 т/м³);

Q=n*V_ковша*K_e*p_гр=4*1*1.8=7.2т>7.06т;

Тогда

n=7.06/0.85*1*1.8=5 ковшей

Расчет количества автосамосвалов.

Т_пр- продолжительность пробега самосвала от забоя до места разгрузки, мин

Т_пр=13.6 мин;

Т_р- время разгрузки, мин (1.4);

Т_м- продолжительность маневрирования, мин (1.4);

Т_уст.р- время установки под разгрузку, мин (1);

Т_уст.н- время установки под нагрузку, мин (0.5);

Т_н=n*t_ц/60-время нагрузки, мин (6,9);

t_ц- время цикла экскавации, сек. t_ц=H_h*V_ков/100=82.8с;

N=(13.6+1.4+1+1.4+6,9+0,5)/(6.9+0.5)=3,35

Принимаем количество автосамосвалов N=4шт.

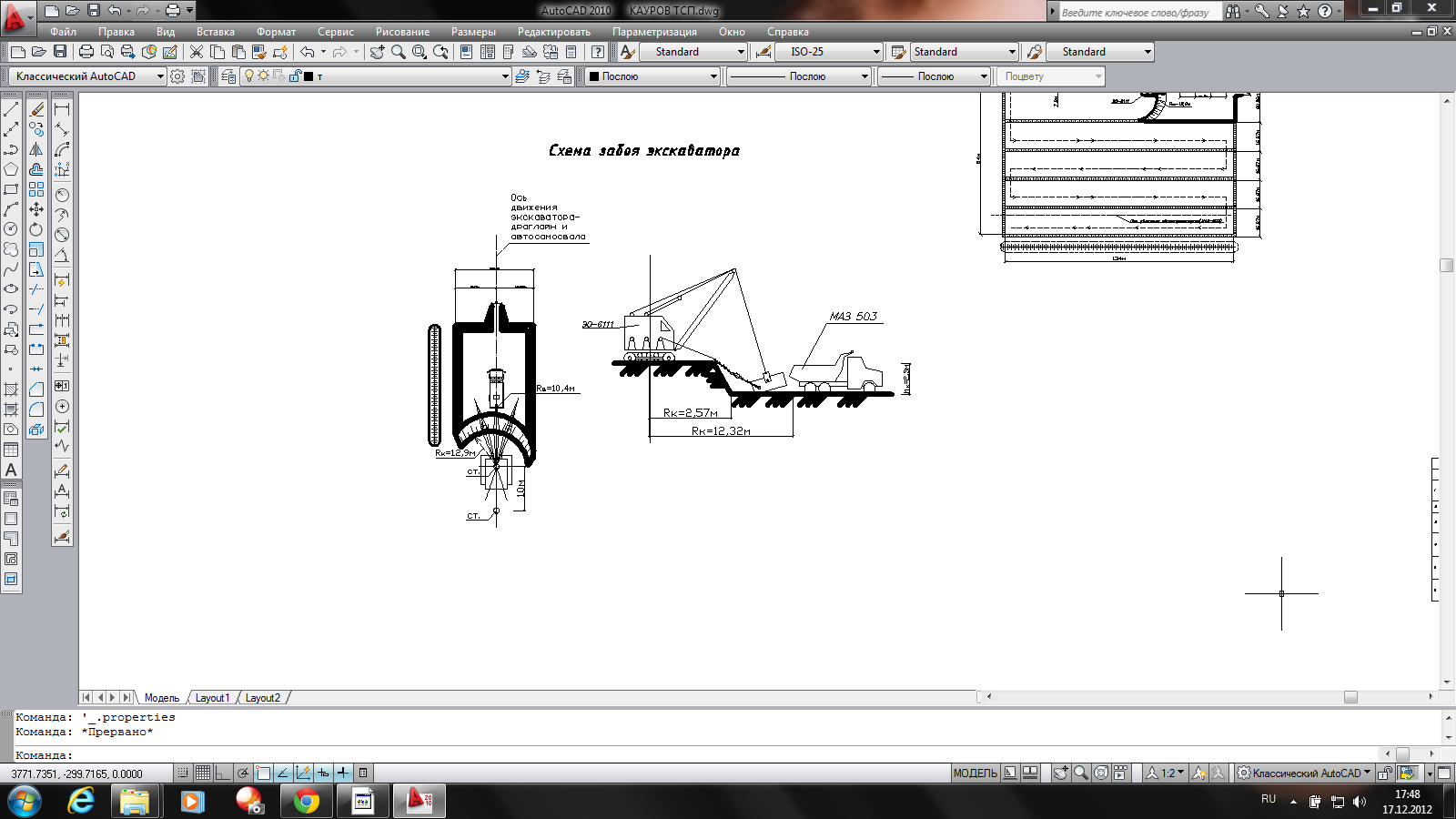

7. Схема забоя экскаватора-драглайн.

7.1. Схема забоя

Для разработки грунта в котловане используем экскаватор-драглайн

ЭО-6111(Э-1251) с объёмом ковша V_ков=1м³, радиусом копания R_к=12,9м, радиусом выгрузки в транспорт R_в=10,4м.

R_к^max - максимальный радиус копания на дне выемки;

R_к^max=R_к-m*h_к=12,9-0,25*2,3=12,325м;

R_к^min - минимальный радиус копания на дне выемки;

R_к^min=к/2+0,5+m*h_к=2,575м;

где К – база экскаватора.

Определяем длину рабочей передвижки:

l_п= R_к^max- R_к^min=9,75, принимаем l_п =2м;

Ширина первой проходки по верху:

м

м - ширина транспортировки

Ширина первой лобовой проходки по верху

м

Ширина первой лобовой проходки по низу

м

Все последующие проходки

м

7.2. Разработка грунта в котловане.

Определяем число проходок экскаватора при разработке котлована.

Ширина котлована по верхней кромке равна 85,15 м

85,15 – 20,06 = 65,09м

65,09/ 19,485 = 3,3 проходок, принимаем 4 проходки по 16,27м;

Общее число проходок при разработке котлована равно 5.

8. Разработка грунта в траншее

Для разработки грунта в траншее используем экскаватор обратная лопата Э-504, R_к=7,9 м, высота выгрузки - 4,8 м.

Траншея разрабатывается для прокладки трубы диаметром 0,8 м.

Объём грунта, необходимый для обратной засыпки, составляет 2105,2м³.

Объём грунта, подлежащий вывозу со строительной площадки, составляет 126,8 м³.

Грунт, подлежащий обратной засыпке, размещается вдоль траншеи на расстоянии не менее 1000мм от бровки.

Шифр норм	Наименова-ние работ	Единицы измерения	Нормы времени		Объ-ем работ	Трудоем-кость		Расценка,р.	Сумма заработной платы.р	Состав звена
			чел-ч	маш-ч		чел-ч	маш-ч			Про-фес-сия	Разряд	Кол -во
Е2-1-5	Срезка растительного слоя	1000 м2	1,3	1,3	32	41,6	41,6	1,38	44,16	машинист	6	1
	Для траншеи:
	Разработка грунта:
Е2-1-11	Разработка грунта в траншеи	100 м3	6,3	6,3	24,9	71,37	71,37	6,68	75,7	машинист	6	1
Е2-1-60	Зачистка дна вручную	100 м2	8,4	-	2,6	21,84	-	5,38	13,99	землекоп	3	1
Е2-1-34	Обратная засыпка	100 м3	0,28	0,28	23,89	6,68	6,68	0,297	7,09	машинист	6	1
Е2-1-59	Уплотнение послойно	100 м2	2,3	-	59,72	137,36	-	1,61	96,15	землекоп	3	1
Е2-1-22	Разработка и перемещение грунта	100 м3	5,48	5,48	88,77	486,46	486,46	5,809	515,66	машинист	6	1
Е2-1-31	Уплотнение катками	100 м2	0,26	0,26	88,77	23,08	23,08	0,276	24,5	тракторист	6	1
Е2-1-36	Окончательная планировка площадки	1000 м2	0,28	0,28	32	8,96	8,96	0,297	7,5	машинист	6	1
	Для котлована:
	Разработка грунта:
Е2-1-10	Разработка котлована	100 м3	6,4	3,2	261,78	902,89	451,44	5,72	764,98	машинист помощник	6 5	1 1
Е2-1-36	Зачиста дна бульдозером	100 м2	0,23	0,23	112,56	25,88	25,88	0,244	27,46	машинист	6	1
Е2-1-34	Обратная засыпка	100 м3	0,28	0,28	49,39	13,82	13,82	0,297	14,66	машинист	6	1
Е2-1-59	Уплотнение послойно	100 м2	2,3	-	112,56	426	-	1,61	298,2	землекоп	3	1
						∑2165,94	∑1129,49		∑1892,06
