15. Переходные процессы. Определение корней характеристического уравнения

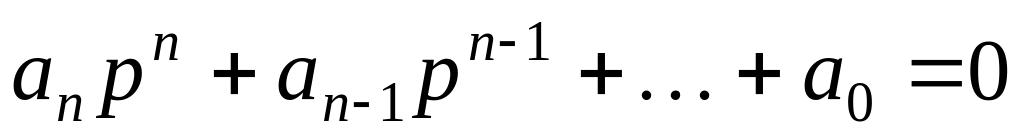

Если получено итоговое дифференциальное уравнение (4.2), то для составления характеристического уравнения в нем все производные от искомой величины заменяются корнем p в соответствующей степени, а сама искомая функция заменяется единицей:
. (4.6)
Однако процедура получения дифференциального уравнения (4.2) не всегда очевидна и всегда скучна и утомительна. Поэтому разработаны более ловкие и удобные методы составления характеристического уравнения.
Метод входного сопротивления (входной проводимости)
Составляем цепь, соответствующую свободному режиму (для этого удаляем все источники электрической энергии: источники ЭДС замыкаем накоротко, ветви с источниками тока размыкаем).
Размыкаем цепь в произвольном месте и относительно точек разрыва записываем входное комплексное сопротивление
, при этом комплекс емкостного сопротивления
, а индуктивного
.

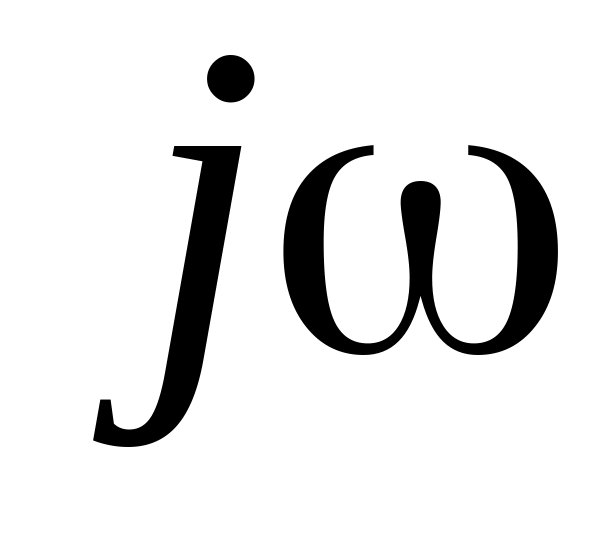

В полученном выражении повсеместно величину
заменяем корнем p и приравниваем выражение к нулю.
Уравнение
является характеристическим уравнением.
Следует
отметить, что для цепей, содержащих
большое количество параллельных ветвей,
удобно пользоваться методом
входной проводимости.
Метод состоит в том, что записывается
эквивалентная комплексная проводимость
между двумя произвольными узлами
послекоммутационной цепи с отключёнными
источниками. Далее, как и в предыдущем
случае, j
заменяется на р

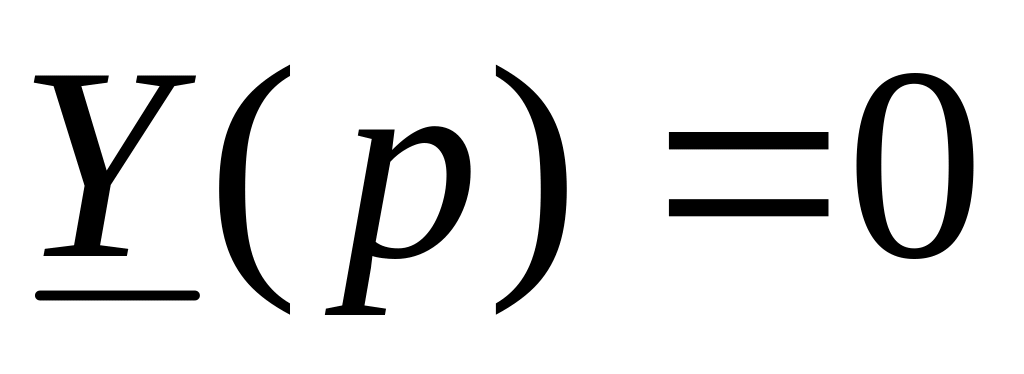

и решается уравнение
.
Метод главного определителя
Составляем цепь, соответствующую свободному режиму.
Выбираем независимые контуры и задаем направление их контурных токов.

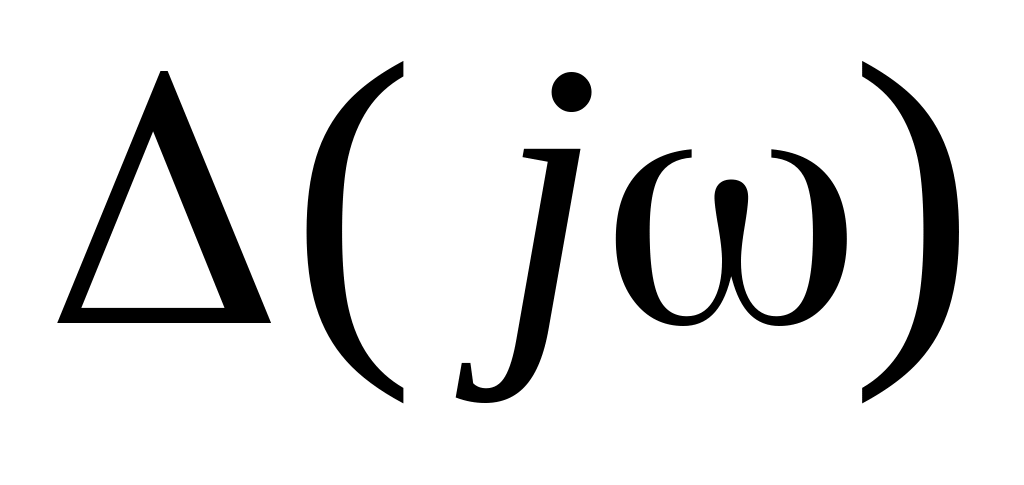

Составляем главный определитель
, состоящий из собственных и общих контурных комплексных сопротивлений.
Повсеместно заменяем на p и приравниваем нулю.
Уравнение
– характеристическое уравнение
.

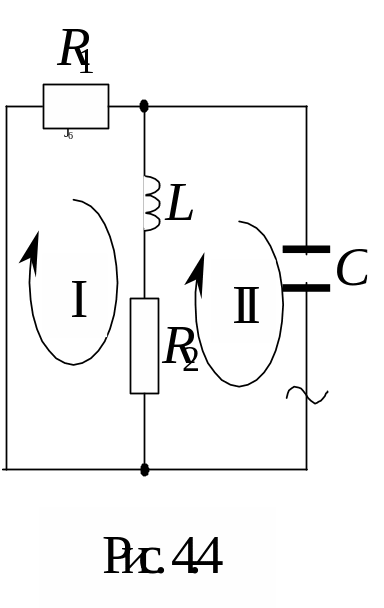

Рассмотрим применение описанных способов определения корней характеристического уравнения на примере цепи второго порядка(рис. 4.4).
М
етод
входного сопротивления.
Разорвём ветвь в цепи (рис. 4.4), содержащую
емкость, и относительно точек разрыва
запишем входное сопротивление

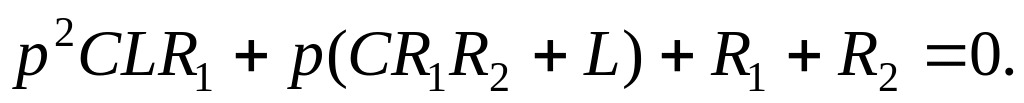

Тогда характеристическое уравнение для указанной цепи

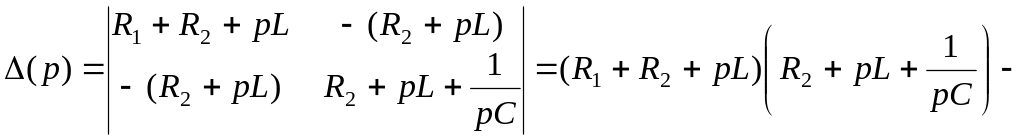

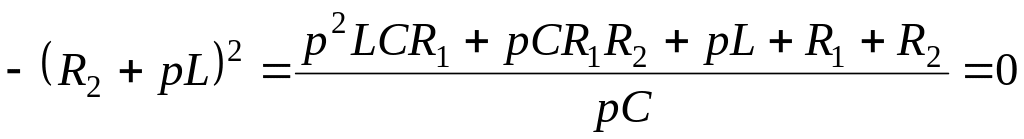

Метод главного определителя. Выберем независимые контуры и укажем направление их обхода (рис. 4.4). Составим главный определитель, заменяя на p
.
Как видно, оба метода приводят к одному характеристическому уравнению.
Существует еще один способ, основанный на определении постоянной времени, применимый только для цепей I порядка.

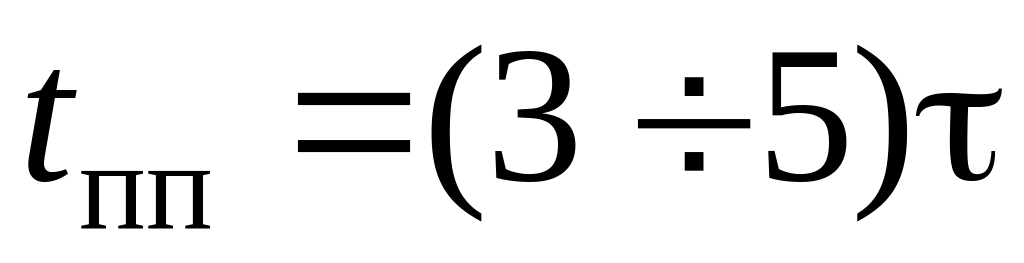

Постоянной времени цепи называют промежуток времени, за который искомая величина изменится в е раз. Время переходного процесса прямо пропорционально и приближённо равно:
. (4.7)
Для
устойчивых цепей (цепей, в которых
соблюдается условие
)
корни характеристического уравнения
должны быть отрицательными или иметь
отрицательную действительную часть.
Постоянная времени для цепей I порядка
связана с корнем характеристического
уравнения:
. (4.8)
Причём для цепей, содержащих ёмкость, – = RэС, а для цепей, содержащих индуктивность, – =L/Rэ, где Rэ – эквивалентное сопротивление послекоммутационной цепи, вычисленное относительно зажимов единственного реактивного элемента (накопителя энергии) при удаленных источниках.
