5 Роз`єднувач наружної установки рнд 35-110

Роз’єднувач - електричний високовольтний апарат з видимим місцем роз’єднання в повітрі, призначений для вимкнення й увімкнення під напругу ділянок електричної установки за відсутності струму навантаження (попередньо знеструмленого електричного кола). З його допомогою створюють видимий розрив кола,  що створює безпечність роботи працівників при ремонтах і оглядах вимкненої частини електроустановки.

Залежно від номінальної напруги і найбільшого допустимого струму мережі, в якій вони встановлені  роз’єднувачі мають різні типовиконання.

Будова, робота та налагодження роз’єднувача

Роз’єднувачі горизонтально поворотного типу на напругу 35-110 кВ призначені для зовнішнього встановлення. Вони можуть бути виконанні з заземляючими ножами (один чи два) і без них. Принцип роботи роз’єднувача полягає у розмиканні і замиканні попередньо знеструмлених електричних кіл, для створення видимого розриву електричного кола, що забезпечує безпеку працівників на вимкненій частині електроустановки, для робіт і оглядів. Керування роз’єднувачами може здійснюватися штангою ручного керування чи ручним приводом. Вимкнення роз’єднувача здійснюється з допомогою привода. Полюси роз’єднувача з’єднуються тягами, що складаються з наконечників і регульованих елементів таким чином, що вісь крайнього ізолятора забезпечує управління роз’єднувачем з допомогою привода ПРН-110М (ПРН-220М).

Роз’єднувач з заземляючими ножами типу РНДЗ складається з:

• рами, що виготовлена з швелера;

• опорних ізоляторів, поворот ізоляторів забезпечується підшипниками;

• тяг, що з’єднані валами;

• з’єднувальних валів, до верхніх кінців яких приварені важелі, що  з’єднані з фланцями  ізоляторів;

• контактної системи (ножові рухомі контакти з мідними контактними ламелями, ножовий контакт, пакети мідних гнучких стрічок, затискачі);

• ножів (головних і заземляючих);

• привода.

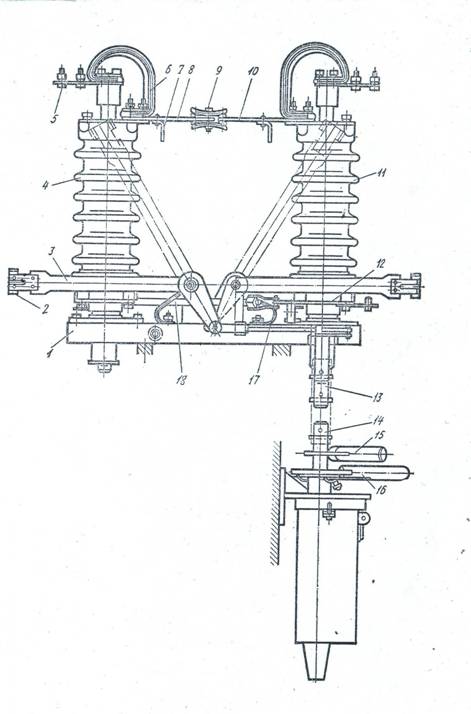

Рисунок 5.1-Роз’єднувач горизонтально поворотного типу РНДЗ-35

1-рама;  2, 7-контакти заземляючих ножів;  3- заземляючі ножі; 4,11-ізолятори; 5- затискачі для приєднання ошиновки РУ;  6- мідні гнучкі  стрічки; 8;10- ножові рухомі контакти; 9- контактні ламелі;12-важелі;     13-вісь крайнього ізолятора; 14-вертикальна вісь;15- ручка головних ножів; 16- ручка заземляючих ножів; 17-гнучкий зв'язок .

ВИСНОВКИ

Отже було розглянуто різні види комутаційної апаратури, а саме вимикачі роз`єднувачі і короткозамикачі. Було розглянуто їхні фізичні властивості переваги та недоліки. Ми вияснили які вимикачі на яку напругу якісніше використовувати, і при яких кліматичних умовах, їх можна використовувати.

Було з`ясовано, що на сьогоднішній день найкращими вимикачами є елегазові вимикачі, але вони дуже дорогі за рахунок використовуваного елегазу. Але тим самим вони є вигідні тим, що перевіряти їх доводиться нечасто і також габарити вои мають невеликі.

Визначили, що масляні вимикачі в теперішній час є застарілими і дуже небезпечними для здоров`я і життя людини. Також вони потребують дуже частої заміни масла, але тим самим вони є найдешевшими.

Вакуумні вимикачі також дешеві, і не такі небезпечні як масляні, але вони можуть розмикати лише невелику напруго, що є важливим мінусом.

Також було розглянуто фізичні властивості короткозамикачів і роз’єднувачів, і також принцип їхньої роботи.

ЛІТЕРАТУРА

1. ГОСТ Р 50345-99 Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения

2. Родштейн А. Л. Электрические аппараты

3. Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. Теория и конструкции выключателей. — П.: Энергоиздат, 1982. — С. 350.

4. Кравченко А. Н., Метельский В. П., Рассальский А. Н. Высоковольтные выключатели 6—10 кВ // Электрик. — 2006. № 9-10, 11-12; 2007.-№ 1-2.

5. «Релейная защита и автоматика подстанций с короткозамыкателями и отделителями» М. Л. Голубев «Энергия» Москва 1973

6. Васильев А.А., Крючков И.П., Наяшкова Е.Ф., Околович М.Н. Электрическая часть станций и подстанций. М.: Энергоатомиздат, 1990.
