Масляний вимикач серії с-35-630-10
Високовольтні масляні вимикачі С-35-630 призначені для комутації електричних ланцюгів при нормальних і аварійних режимах в мережах трифазного змінного струму класу напруги 35 кВ частоти 50 (60) Гц для відкритих і закритих розподільних пристроїв.
Вимикач С-35 складається з трьох полюсів, кожен з яких зібраний на окремій кришці. Полюси сполучені між собою в один загальний комплект межполюснимі муфтами. На каркасі виключаеля С-35М-630-10 укріплений герметичний шафа з приводом. Вимикач керується електромагнітним приводом ПЕМУ-500 або пружинним приводом ПП-67.
Технічні характеристики вимикача С-35М-630-10:
Номінальна напруга, кВ – 35;
Номінальний струм, А – 630;
Номінальний струм відключення, кА – 10;
Час відключення вимикача, з:
з електромагнітним приводом ПЕМУ-500 - 0,08;
з пружинним приводом ПП-67 - 0,12;
Габаритні розміри (LхBхH), мм, не більше:
з категорією вводів А - 1910х1200х1940;
з категорією вводів Б - 1910х1200х2030;
Маса вимикача, кг (без масла) – 810.

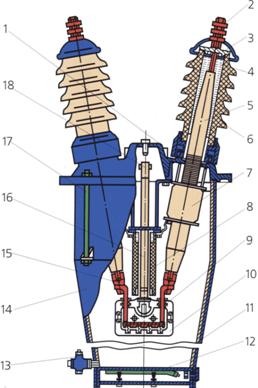

Рисунок 2.1- Фаза масляного вимикача С-35/630 в розрізі
1 - сталева кришка; 2 - контактний висновок;3 - кришка; 4 - морозостійка мастика;5 - бакелітова втулка; 6 - фарфорова покришка введення;7 - трансформатор струму ТВ-35; 8 - направляюча втулка;9 - нерухомий контакт; 10 - дугогасна камера вимикача;11 - ізоляційний електрокартон; 12 - підігрівач масла;13 - маслоспускной кран; 14 - бак полюса;15 - струмоведучий стрижень введення; 16 - штанга;17 - стяжна шпилька; 18 - приводний механізм
Масляний вимикач С-35-630-10 може експлуатуватися в ЗРУ і ВРУ класу напруги 35 кВ, для комутації електричних ланцюгів при нормальних і аварійних режимах, найчастіше вимикач застосовується на підстанціях відкритого типу. Кліматичні умови експлуатації вимикача: температура від +40 до -60 ° С, висота установки не більше 1000 м над рівнем моря.
Вимикач С-35/630 комплектується вбудованими трансформаторами струму ТВ-35 (варіанти виконання 75/5, 100/5, 150/5, 200/5, 300/5, 600/5). Раніше на вимикачах установлювався привід ШПЕ-12, замінний зараз на привод ПП-67К, ПЕМУ-500. Основні переваги використання масляного вимикача С-35/630: надійність у роботі, невибагливість в обслуговуванні, невисока ціна.
Елегазовий силовий вимикач
Елегазовий вимикач - це різновид високовольтного вимикача, комутаційний апарат, що використовує елегаз (шестифториста сірку, SF6) в якості середовища гасіння електричної дуги; призначений для оперативних включень і відключень окремих ланцюгів або електрообладнання в енергосистемі, в нормальних або аварійних режимах, при ручному дистанційному або автоматичному управлінні.
На сьогоднішній день, використання елегазу в якості дугогасильного середовища, більш ефективно в порівнянні зі стисненим повітрям і маслом, є найбільш перспективним і швидко розвиваються напрямком розвитку вимикачів змінного струму високої і надвисокої напруги. Основні переваги елегазового обладнання визначаються унікальними фізико-хімічними властивостями елегазу. При правильній експлуатації елегаз не старіє і не вимагає такого ретельного догляду за собою, як масло.
Елегазового обладнання також притаманні: компактність; великі міжперевірочні терміни, аж до відсутності експлуатаційного обслуговування протягом всього терміну служби; широкий діапазон номінальних напруг (6-1150 кВ); пожежобезпечність і підвищена безпека обслуговування.
Елегазові вимикачі почали посилено розроблятися з 1980 р. і мають великі перспективи при напругах 110 ... 1150 кВ і струмах відключення до 80 кА. У технічно розвинених країнах елегазові вимикачі високої і надвисокої напруги (110-1150 кВ) практично витіснили всі інші типи апаратів. Також провідні закордонні фірми практично повністю перейшли на випуск комплектних розподільчих пристроїв з елегазовою ізоляцією (КРУЕ) і елегазових вимикачів для відкритих розподільчих пристроїв на класи напруги 110 кВ і вище.
По конструкції розрізняють колонкові та бакові вимикачі. Колонкові ні зовні, ні за розмірами принципово не відрізняються від маломасляних, крім того, що в сучасних елегазових вимикачах 220 кВ тільки один розрив на фазу. Бакові елегазові вимикачі мають набагато менші габарити в порівнянні з масляними, мають один загальний привід на три полюси, вбудовані трансформатори струму.
Елегазовий вимикач складається з трьох основних частин:
1. полюс з фарфорового ізоляцією, що складається з опорного ізолятора і дугогасильні камери;
2. пружинний привід;
3. рама і підтримуючі стійки.
У елегазових вимикачах застосовуються різні способи гасіння дуги в залежності від номінальної напруги, номінального струму відключення і експлуатаційних особливостей у місці установки. У елегазових дугогасних пристроїв на відміну від повітряних дугогасних пристроїв при гасінні дуги проходження газу через сопло відбувається не в атмосферу, а в замкнутий об'єм камери, заповнений елегазом при відносно невеликому надлишковому тиску. За способом гасіння дуги в елегазі розрізняються наступні елегазові вимикачі:
автокомпресія з дуттям в елегазі, створюваним за допомогою компресійного пристрою (елегазові вимикачі з одним ступенем тиску);
в яких гасіння дуги в дугогасних пристроях забезпечується обертанням її з кільцевих контактам під дією поперечного магнітного поля, створюваного відключається струмом (елегазові вимикачі з електромагнітним дуттям);
з дугогасних пристроїв поздовжнього дуття, в яку попередньо стиснений газ надходить з резервуара з відносно високим тиском елегазу (елегазові вимикачі з двома ступенями тиску);
з дугогасних пристроїв поздовжнього дуття, в яких підвищення тиску елегазу відбувається за рахунок розігріву газової середовища дугою відключення в спеціальній камері (елегазові вимикачі з автогенерірующім дуттям).
Надійність системи ще більш збільшується з використанням одиночного розриву дуги і протилежної руху елегазу з його розпиленням, які зменшують кількість рухомих елементів і допоміжних систем у вимикачі.
Привід вимикача:
приводи вимикачів забезпечують управління вимикачем - включення, утримання у включеному положенні і відключення. Вал приводу з'єднують з валом вимикача системою важелів і тяг. Привід вимикача повинен забезпечувати необхідну надійність і швидкість роботи, а при електричному управлінні - найменше споживання електроенергії. У елегазових вимикача застосовують два типи приводів:
пружинний привід, керуючим органом якого є кінематична система важелів, кулачків і валів;
пружинно-гідравлічний привід, керуючим органом якого є гідросистема.
До переваг елегазових вимикачів можна віднести:
можливість застосування на всі класи напруг понад 1 кВ;
гасіння дуги відбувається в замкнутому об'ємі без вихлопу в атмосферу;
відносно малі габарити і маса;
пожежо-та вибухобезпечність;
швидкість дії;
висока відключаюча здатність;
надійне відключення малих індуктивних і ємнісних струмів в момент переходу струму через нуль без зрізу і виникнення перенапруг;
малий знос дугогасильних контактів;
безшумна робота;
можливість створення серій з уніфікованими вузлами;
ридатність для зовнішньої і внутрішньої установки.
До недоліків елегазових вимикачів можна віднести:
складність і дорожнеча виготовлення - при виробництві необхідно дотримуватись високу чистоту і точність;
високі вимоги до якості елегазу;
Т-емпературні недоліки SF6, необхідність підігріву та використання сумішей елегазу з азотом, хладоном та іншими речовинами, що дозволяють працювати елегазові вимикачі в умовах низьких температур навколишнього середовища;
необхідність спеціальних пристроїв для наповнення, перекачування і очищення SF6;
відносно висока вартість SF6;
потрібно більш уважне ставлення до використання та обліку елегазу
