1. Синусоїдний струм та основні величини, що його характеризують.

Синусоїдний струм - струм, що змінюється у часі за синусоїдним законом:

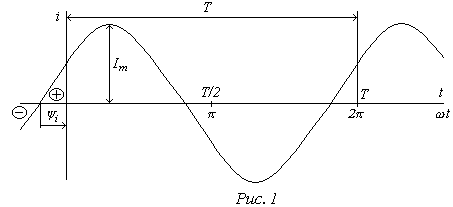

Графік (часова діаграма) його показаний на Рис. 1. Максимальне значення функції - амплітуда. Амплітуду струму позначають І_m .

- фаза синусоїдної функції - числове значення її величини в даний момент часу.

- початкова фаза - значення фази в момент часу , вона може бути додатня або від’ємна, і визначається від точки, де функція міняє знак «» на «+», до початку координат. На Рис. 1 початкова фаза додатня.

Період Т - це час, за який здійснюється одне повне коливання.

Частота f - число коливань за 1 сек, , вимірюється в або в Герцах (Гц).

Кутова частота (швидкість зміни кута у часі) , вимірю-ється в рад/сек або .

Будь-яка синусоїдна функція характеризується трьома величинами – амплі-тудою, кутовою частотою та початковою фазою (І_m, , _i). На Рис. 2 зоб-ражені синусоїдні напруга і струм од-накової частоти, при чому

Відносне розміщення синусоїд визначається кутом зсуву фаз -  , що дорівнює різниці початкових фаз напруги та струму . Чисельне значення кута зсуву фаз з урахуванням того, що період синусоїди у кутовому вимірі дорівнює , вибирають у діапазоні

При - напруга випереджає струм,

- напруга і струм співпадають за фазою,

- напруга відстає від струму.

В Україні, Росії та Західній Європі стандартна частота енергетичних ус-тановок синусоїдного струму 50 (Гц), в США - 60 (Гц). Діапазон частот, практично застосовуваних, синусоїдних струмів досить широкий: від долей гер-ца, наприклад, в геологорозвідці, до міліардів герц в радіотехніці.

Синусоїдні струми низьких частот (до декількох кілогерц) одержують за до-помогою електромашинних синхронних генераторів(вивчаються у курсі елек-тричних машин), синусоїдні струми більш високих частот одержують в напів-провідникових та лампових генераторах (вивчаються у курсі промислової елек-троніки).

Під середнім значенням синусоїдної ЕРС Е_с (напруги, струму) розуміють середнє по модулю значення за період: це висота прямокуника, площа S якого, дорівнює площі фігури, обмеженої напівхвилею синусоїди (Рис.3).

Аналогічно для струму і напруги І_c=0.637 І_m ,U_c=0.637 U_m.

Більшість електровимірювальних приладів (наприклад, електромагнітної системи) показують не амплітуду і не середнє значення, а, так зване, діюче або ефективне значення синусоїдної величини. Діюче значення синусоїдного струму період якого Т, дорівнює значенню такого еквівалентного постійного струму, який проходячи по тому ж опору, що й синусоїдний, за час Т виділяє на ньому ту ж кількість енергії.

Енергія W, що поглинається в опорі R за час dt дорівнює: . За час одного періоду: . Енергія для постійного струму за цей же час: W=I²RT. Прирівнюємо

= I²RT.

Звідки:

Аналогічно , .

Діючі значення синусоїдних величин у корінь з двох раз менші від амплітуди.
