ПІВДЕННИЙ ФІЛІАЛ НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ

БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ

«КРИМСЬКИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ»

Кафедра технології виробництва,

зберігання та переробки продукції

тваринництва

ДОВІДНИК ДЛЯ САМОСТІЙНОЇ РОБОТИ СТУДЕНТІВ ПРИ ВИВЧЕННІ КОНСТРУКТИВНИХ ОСОБЛИВОСТЕЙ машин І обладнання та ЇХ ВИКОРИСТАННЯ У тваринництві

з навчальної дисципліни «Машини та обладнання у тваринництві» для контролю знань фахівців ОКР "бакалавр" напряму 6.100102 "Процеси, машини та обладнання агропромислового виробництва"

Сімферополь -2012

Довідник складений доцентом кафедри технології виробництва,зберігання та переробки продукції тваринництва кандидатом технічних наук Вербицьким О.П.

Модуль 1

Загальні положення. Обладнання тваринницьких приміщень. Машини та обладнання для приготування і роздавання кормів

Засоби напування тварин

Напувалки, що використовують за утримання ВРХ:

. АП-1А, ПА-1Б - прив’язного, чашкові індивідуальні:

;

2. АГК-4Б- безприв’язного та на вигульних майданчиках, чашкова групова, поплавкова, оснащена електропідігрівачем

Напувалки, що використовують на свинофермах:

. АС-Ф-25;- безчашкова, ПАС-2А-поплавкова

Напувалки, що використовують для овець:

. ГАО-4А., поплавкова, чашкова

Елементи ніпельної напувалки
корпус; 2 – ніпель 3-клапан; 4-різьба, 5 – водопровідна труба; 6 – порожнина корпусу,

Елементи чашкової напувалки

1-чаша; 2-педаль, 3-шарнір; 4-гніздо клапану; 5-прокладки; 6-клапан; 7-шток; 8-пружина; 9-напрямна штока; 10-корпус.

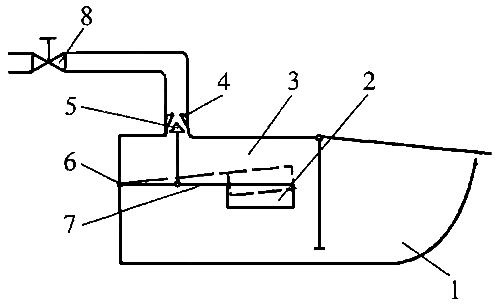

Елементи напувалки ПАС-2А
чаша; поплавець; корпус; - гніздо клапану; клапан; шарнір; важіль; вентиль.

Засоби створЕння мікроклімату

Мікроклімат у тваринницьких приміщеннях досягається за рахунок

вентиляції; та формується температурою повітря

Під час самопливної вентиляції використовують

витяжні труби;

Зниження температури повітря в свинарниках виконується:

подачею холодного повітря;

МАШИНИ І ОБЛАДНАННЯ ДЛЯ КОРМОПРИГОТУВАННЯ

Кормоприготувальні машини і агрегати

За організацією робочого процесу коренебульбомийки є:

порційні, порційно-режимні, безперервної дії. ;

за конструктивними ознаками-- барабанні; гвинтові, відцентрові; .

Крупність продукту в молотковій дробарці КДУ-2 (ДКМ-5) регулюють:

зміною решета;

Типи коренерізок Дискова вертикальна Дискова Барабанна горизонтальна

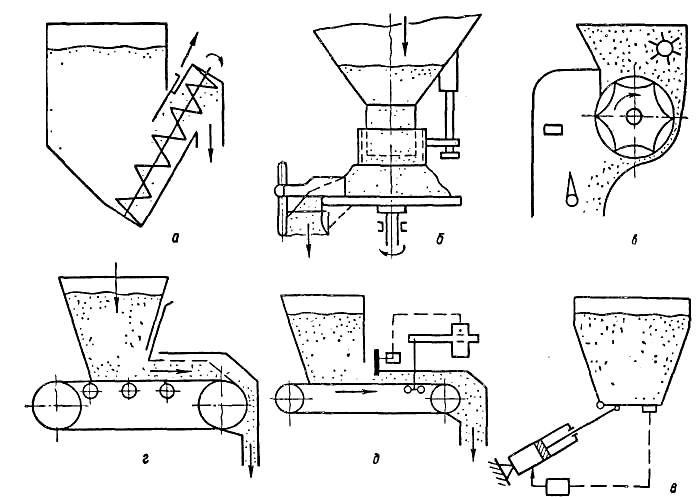

Типи дозаторів
. А.-щнековий; . Б-дисковий;. . В-барабанний..

Агрегат приготування кормосуміщі АПК-10А:

Подрібнювач ИКВ-5 "Волгарь-5":

1.Різання продукту на першій ступені виконується лезами;

2.Крупність продукту на першій ступені регулюють зміною відстані міх лезами;

3..Різання продукту на другій ступені виконується пуансоном.

4. Крупність продукту на другій ступені регулюють зміною кута встановлення першого ножа відносно шнека;

Якість подрібнення кормової сировини характеризується:

-ступенем подрібнення ( кратність зменшення розміру часток або кратність збільшення площі відкритої поверхні матеріалу);

-модулем помелу (. середньозважений розмір часток продуктів подрібнення).

Подачу сировини в подрібнювальну камеру ИРТ-80 (ИРТ-165) регулюють:

Частотою обертання бункера.

При розміщенні молотків на барабані дробарки необхідно. зберігати балансування барабана.

Подрібнювач ИГК-30Б
1-горизонтальний транспортер; 2-похилий транспортер; 3-штифти; 4-кормопровід; 5-дефлектор; 6-диск ротора; 7-вентилятор; 8-електропривід; 9-уловлювач важких доміщок.

Теоретична величина роботи подрібнення залежить від:

виду сировини, що переробляється.

Основні способи подрібнення кормів:

1)Різання; -лезовими подрібнювачами;

2. Розбивання-кормодробарками;

3- Перетирання-

4-Роздавлювання- вальцьовою плющилкою

До складу подрібнювача-змішувача ИСК-3А входять. протирізи.

Основні способи різання за принципом:

-.різання клином. - штифтовим апаратом (ИГК-30Б)

-різання лезом-перша ступінь подрібнювача ИКВ-5 "Волгарь-5

-. різання пуансоном. друга ступінь подрібнювача ИКВ-5 "Волгарь-5

До складу подрібнювача ИКМ-Ф-10 (ИКМ-5) :входить шнекова мийка.

Агрегат- запарювавач картоплі ЗПК-4:
1,3-вивантажувальні шнеки; 2-мялка;4-патрубок; 5-збиральний щиток;6-мийка; 7-каменевловлювач;8-диск-активатор;9-розподідьний щиток;10-конвеєр;11-щілинний лоток;12-завантажувальний щнек;13,14-нихній та верхній крани;15-зрошувач,16-привод шнека мийки;17-кулачкова муфта;18-кінцевий вимикач;19-диск;20-запарювальна квмера;21-паророзподільник.

За організацією робочого процесу змішувачі кормів є:

1) безперервної дії (потокові);

2-періодичної дії;

За конструктивними ознаками:

1) шнекові (гвинтові);

2) барабанні;

3) лопатеві.

Відмітьте номери названих елементів агрегату ПЗ-3А:
1-прийомний лоток; 2- завантажувальний конвеєр.; 3-магнітний сепаратор; 4-гвинтовий дозатор 5-подавальний конвеєр; 6-шахта;7- система вентиляції; 8-вентидь конденсату; вентиль паропроводу; 10- розвантажувальний конвеєр; 11-барабанний дозатор; 12-плющильні вальці; 13-вигрузне вікно;14-дозатор; 15-шкафа керування.

Молоткові дробарки відрізняються:

за призначенням:

-спеціальні;

-універсальні

За подачею сировини:

- відкритого виконання камери подрібнення;

- закритого виконання камери подрібнення;

- периферійного та центрального варіантів;

-з пристроєм для попереднього оброблення та одностадійні;;

- решітні та безрешітні;

Оцінюють готовність корму під час запарювання в агрегатах С-12 (С-2), ЗПК-4,0:

за виходом пари крізь зливний патрубок.

а якість змішування регулюють- часом змішування.

Вимоги до розміщення молотків на барабані дробарки, це:рівномірно перекривати робочий простір за шириною камери.

Типи подрібнювачів, які можна використовувати для подрібнення фуражного зерна:-це

молоткові.
