19 Изгиб с кручением
№1
При
указанном на рисунке варианте нагружения
стержня опасными будут точки …
|
|
|
А и В |
|
|
|
А и С |
|
|
|
В и С |
|
|
|
В и D |
№2
Схема
нагружения стержня круглого сечения
диаметром d,
длиной l
показана на
рисунке. Значение допускаемого напряжения
для материала
задано.
Значение параметра внешней нагрузки
М,
по теории наибольших касательных
напряжений, равно …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№3
Стержень
круглого поперечного сечения диаметром
d,
длиной l
нагружен силой F.

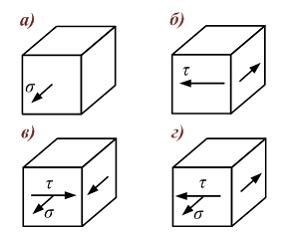

Напряженное состояние в точке В
показано на рисунке …
|
|
|
б |
|
|
|
а |
|
|
|
г |
|
|
|
в |
№4
Стержень
круглого сечения диаметром d
нагружен на свободном конце силой F.
На расстоянии l
от свободного конца приложена,
перпендикулярно оси стержня, пара сил
с моментом Fl.
Значение эквивалентного напряжения в
опасной точке стержня равно … При
решении задачи воспользоваться теорией
удельной потенциальной энергии
формоизменения (IV теория прочности).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№5
Стержень
круглого поперечного сечении диаметром
d,
длиной
нагружен
силой F.
Напряженное состояние, которое показано
на рисунке, соответствует точке …
|
|
|
А |
|
|
|
В |
|
|
|
D |
|
|
|
C |
№6
Стержень
квадратного поперечного сечения с
размерами
нагружен
силой F.
Значение эквивалентного напряжения
в опасной точке, по теории наибольших
касательных напряжений, равно ___ .
При решении принять
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№7
Стержень
диаметром d,
длиной l
нагружен силами через абсолютно жесткий
элемент длиной 2l.
При удалении одной из сил грузоподъемность
стержня ___. При решении задачи
воспользоваться теорией наибольших
касательных напряжений (III теория
прочности).
|
|
|
увеличивается в 2 раза |
|
|
|
увеличивается
в
|
|
|
|
уменьшится в раз |
|
|
|
увеличится
в
|
раз
раза
№8
Ломаный
стержень круглого сечения диаметром d
нагружен
внешними силами, как показано на рисунке.
Значение эквивалентного напряжения в
опасной точке стержня, по теории
наибольших касательных напряжений,
равно …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№9
Схема
нагружения круглого стержня диаметром
,
длиной
показана
на рисунке. Значение допускаемого
нормального напряжения для материала,
одинаково работающего на растяжение и
сжатие,
.
Максимальное значение силы F,
которую можно приложить к стержню, из
расчета по напряжениям равно ___ Н.
При решении задачи использовать теорию
наибольших касательных напряжений (III
теорию прочности).
|
|
|
245 |
|
|
|
490 |
|
|
|
350 |
|
|
|
195 |
