18 Пространственный и косой изгиб
№1 Изгиб, при котором плоскость действия изгибающего момента не совпадает с главными центральными плоскостями стержня, называют …
|
|
|
поперечным |
|
|
|
плоским |
|
|
|
чистым |
|
|
|
косым |

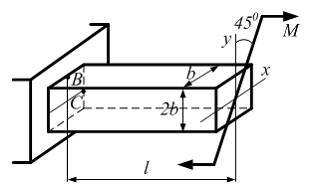

№2
Стержень
прямоугольного сечения с размерами b
и 2b,
длиной l
нагружен моментом М.
Плоскость действия момента расположена
под углом
к
главным центральным осям сечения.
Отношение значений нормальных напряжений
в точках В и
С равно …
|
|
|
|
|
|
|
1 |
|
|
|
2 |
|
|
|
|

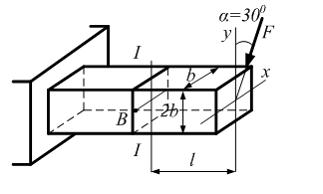

№3
Стержень
нагружен силой F,
которая расположена над углом
к
вертикальной оси симметрии и лежит в
плоскости сечения. Линейные размеры b
и l
заданы. Нормальное напряжение в точке
В сечения
I–I равно …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№4
Стержень
длиной
прямоугольного
сечения с размерами
нагружен
силой F,
лежащей в плоскости сечения. Значение
нормального напряжения в точке А
равно …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№5
Плоскость
действия изгибающего момента в поперечном
сечении стержня показана на рисунке.
Примерное положение нейтральной линии
в данном сечении совпадает с прямой …
|
|
|
I - I |
|
|
|
II - II |
|
|
|
III - III |
|
|
|
IV - IV |

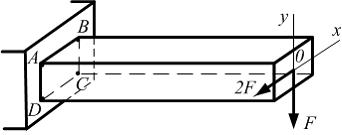

№6
При
данном варианте нагружения стержня
максимальные нормальные напряжения
возникают в точке …
|
|
|
А |
|
|
|
В |
|
|
|
C |
|
|
|
D |
№7
Стержень
прямоугольного сечения с размерами
,
,
длиной
нагружен
внешними силами. Материал стержня
одинаково работает на растяжение и
сжатие. Допускаемое напряжение для
материала
.
Из расчета на прочность по напряжениям
значение силы F
равно ____ Н.
|
|
|
240 |
|
|
|
360 |
|
|
|
600 |
|
|
|
300 |
№8
Стержень
прямоугольного сечения с размерами b
и 2b,
длиной l
нагружен внешними силами F1
и F2.
Значение нормального напряжения в точке
В
будет равно значению нормального
напряжения в точке С,
когда отношение
равно …
|
|
|
|
|
|
|
2 |
|
|
|
1 |
|
|
|
3 |
№9 При косом изгибе нейтральная линия в поперечном сечении стержня проходит …
|
|
|
не перпендикулярна к плоскости действия изгибающего момента и не проходит через центр тяжести сечения |
|
|
|
через центр тяжести сечения и перпендикулярна к плоскости действия изгибающего момента |
|
|
|
перпендикулярна к плоскости действия изгибающего момента и не проходит через центр тяжести сечения |
|
|
|
через центр тяжести сечения и в общем случае не перпендикулярна к плоскости действия изгибающего момента |
