9 Расчет на прочность при кручении

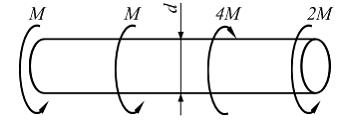

№1 На рисунке показан стержень, нагруженный тремя моментами. Величины  известны. Фактический коэффициент запаса прочности из расчета по напряжениям равен …

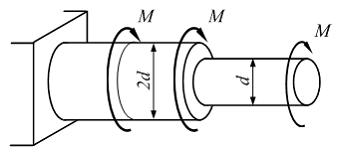

№2 Условие прочности по допускаемым напряжениям для ступенчатого вала, изображенного на рисунке, имеет вид ____. Значения М, d и  заданы.

№3  − крутящий момент в поперечном сечении круглого вала диаметром d. Напряжение, равное  действует в точке …

			D
			А
			В
			С

№4 На рисунках показаны четыре варианта нагружения одного и того же вала моментами М, 2М, 3М и 6М. Вал будет иметь наименьший диаметр при его нагружении по варианту …

			1
			4
			3
			2

№5 Труба скручивается двумя моментами. Величины М и  заданы. Минимально допустимое значение параметра d  из расчета на прочность по допускаемым напряжениям равно …

№6  − крутящий момент в поперечном сечении круглого вала диаметром d. Напряжение, равное  действует в точке …

			А
			D
			В
			С

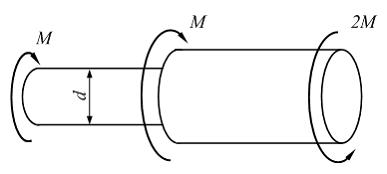

№7 Стержень работает на кручение. Величины М и d заданы. Из условия равнопрочности по напряжениям диаметр вала на правом грузовом участке равен …

№8 Из условия прочности, при заданном значении , наименьшее допускаемое значение параметра М равно ___. При решении принять .

№9 Стержень с круглым поперечным сечением, изготовленный из пластичного материала, работает на кручение. Опасным (предельным) напряжением для стержня является …

			предел упругости при чистом сдвиге
			предел прочности при чистом сдвиге
			предел текучести при чистом сдвиге
			предел текучести при растяжении

№10 Условие прочности по допускаемым напряжениям при кручении стержня круглого поперечного сечения с неизменным по длине диаметром имеет вид …

№11 Напряжение в точке К опасного поперечного сечения вала (см. рисунок) равно . Предел текучести материала вала при сдвиге . Фактический коэффициент запаса прочности для вала равен …

			4
			2
			12
			3
