8 Испытание конструкционных материалов на растяжение и сжатие
№1
Основные
механические характеристики материала
определены по диаграмме растяжения
образца, показанной на рисунке. Деталь
из этого материала будет работать на
растяжение или сжатие в условиях
статического нагружения при напряжениях,
не превышающих предел текучести. В этом
случае …
|
|
|
необходимо провести испытания на сдвиг и сжатие |
|
|
|
необходимо провести испытания на сжатие |
|
|
|
необходимо провести испытания на кручение |
|
|
|
дополнительные испытания не требуются |
№2 При испытании на растяжение нормального образца (диаметр d0 =10 мм, длина расчетной части до испытаний l0 = 100 мм) относительное остаточное удлинение составило 25%. Длина расчетной части образца после разрыва равна ___________ мм.
|
|
|
100 |
|
|
|
25 |
|
|
|
125 |
|
|
|
50 |
№3 Основными видами испытаний материалов являются испытания на …
|
|
|
изгиб и кручение |
|
|
|
растяжение и сжатие |
|
|
|
усталость и ударную вязкость |
|
|
|
на ползучесть и длительную прочность |
№4 Диаграмма растяжения образца показана на рисунке …
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№5
Если
растягиваемый образец разрушается при
остаточной деформации, меньшей
,
то материал образца …
|
|
|
вязкий |
|
|
|
пластичный |
|
|
|
хрупкий |
|
|
|
анизотропный |
№6
Материал
образца, вид которого после испытания
на сжатие показан на рисунке сплошными
линиями, …
|
|
|
пластичный |
|
|
|
хрупкий |
|
|
|
упругий |
|
|
|
изотропный |

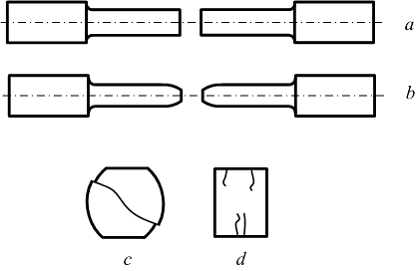

№7
Характер
разрушения образца из хрупкого материала
при растяжении показан на рисунке …
|
|
|
а |
|
|
|
b |
|
|
|
c |
|
|
|
d |
№8
Металлический образец, предназначенный для испытаний на сжатие, имеет форму короткого цилиндра, для того чтобы …
|
|
|
уменьшить влияние сил трения между поверхностями образца и поверхностями плит испытательной машины |
|
|
|
он не разрушился |
|
|
|
он не изогнулся в процессе испытаний |
|
|
|
он разрушился |
№9
Диаграммой
напряжений хрупкого материала при
сжатии является диаграмма …
|
|
|
2 |
|
|
|
4 |
|
|
|
1 |
|
|
|
3 |
