14.Выбор электрической сети до 1 кв.
Проводники электрических сетей от проходящего по ним тока нагреваются. Сечение провод-
ников должно быть таким, чтобы они не нагревались при нагрузке в нормальном режиме, а так
же в нормальном режиме, а так же чтобы потери напряжения в них не превышали установленные
в ПУЭ пределы. Для силовых сетей отклонение напряжения от номинального должно быть не
более 5%. Чрезмерно высокая температура нагрева проводника может привести к преждевремен-
ному износу изоляции, ухудшению контактных соединений и пожароопасности. Поэтому устанав-
ливаются предельно допустимые значения температуры нагрева проводников.
Распределительные сети от СП до электроприемников прокладываю в пласмассовых трубах проводами АПР с алюминиевыми жилами и с резиновой изоляцией.
Питающие сети прокладываю в земле кабелями ААГ с алюминиевыми жилами.

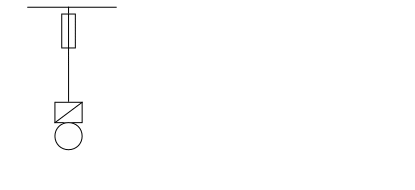

Привожу пример расчета провода для питания плоскошлифовального станка 3Л722А Рн= 18,5кВт:
Iдоп
Iном, где Iдоп-стандартное значение.
2.По литературе № 5 выбираю провод АПР (4х16) с Iдоп.= 55А
Iдоп.≥ Iном.
46> 39,4А- условие выполняется.
Привожу
пример расчета кабеля для питания СП1:
1. Iдоп≥Ip=54,94 А
2.По литературе № 5 выбираю кабель ААГ (4х16) с Iдоп.= 60А
Iном.доп.≥ Iдоп
60> 54,94А – условие выполняется.
Для СП2:
Iдоп≥Iр=88,18 А
По литературе № 5 выбираю кабель ААГ (4х35) с Iдоп=95
95>88,18 А- условие выполняется.
Для остальных СП расчет кабеля произвожу аналогично.
15.Выбор высоковольтных кабелей.
Высоковольтные кабели не выбираются по длительно допустимому току нагрузки, как низко-
вольтные, потому что это приводит к неоправданному завышению сечения кабеля. Из-за перерас-
хода проводникового материала экономически такой выбор будет невыгодным. С другой стороны
уменьшение сечения ведет к потерям электроэнергии, поэтому высоковольтные кабели выбира-
ются
с помощью технико-экономического расчета
через j’эк.,которое
зависит от проводникового
материала, типа изоляции кабеля, сменности и категории цеха.
Определяюсь, что электрическая сеть будет проложена кабелем с алюминиевыми жилами с бу-
мажной пропитанной изоляцией.
2.Рассчитываю номинальный и аварийный токи трансформатора на высокой стороне.
Iн.= Sтр.*βф.н./ √3*Uн; Iн.=630*0,62/ 1,73*6= 390,6/ 10,38= 37,6А.
2.Из технологического процесса определяю сменность производства Iмах.=3000:-5000 часов.
3. По литературе №5 определяю экономическую плотность тока jэк.= 1,4А/мм²
4.Рассчитываю экономическое сечение проводника.
Fэк.= Iном.тр./jэк.; Fэк.= 37,6/ 1,4= 26,8 мм.²
5. Выбираю кабель ААБ (3х10) с Iдоп.= 60А.
Iдоп.≥ Iн.
60>37,6А - условие выполняется.
6. Для данного проводника по литературе № 5 выписываю активное сопротивление
rо.=3,16 ом/км и реактивное сопротивление Хо= 0,1 ом/км.
