1.2Расчет фрагмента ителлектуальной сети
1.2.1Архитектура in
В этом разделе курсового проектирования рассматривается функционирование модельной станции в режиме узла коммутации услуг SSP (Service Switching Point) интеллектуальной сети.

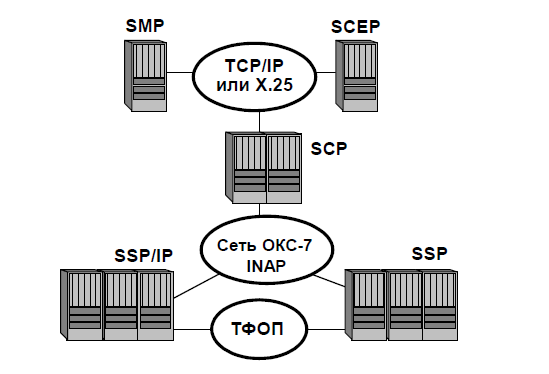

Общая структура Интеллектуальной сети IN (Intelligent Network) приведена на рисунке 2.1.
Рисунок 2.1 - Структура Интеллектуальной сети
В центре IN находится узел управления услугами SCP (Service Control Point), сосредотачивающий весь интеллект сети и взаимодействующий через сеть ОКС7 с коммутационными узлами и станциями типа рассмотренной выше модельной АТС, которые в терминах ИС стали называться узлами коммутации услуг SSP (Service Switching Point). В компьютерах SCP, наряду с базой данных, программируется и так называемая логика услуг, состоящая из сценариев, описывающих ту или иную услугу. Архитектура IN включает в себя еще две важные системы – узел среды создания услуг SCEP и узел эксплуатационного управления услугами SMP, – которые служат для программирования услуг и для рассылки программ и данных, необходимых для их выполнения, по логическим объектам, участвующим в процессе предоставления услуг. Детально концепция IN изложена в [3], а основные структурные элементы Интеллектуальной сети представлены на рисунке 2.1. Для поддержки информационных потоков между узлами IN специфицирован прикладной протокол интеллектуальной сети INAP (Intelligent Network Application Protocol), который определяет синтаксис и семантику вызываемых операций, назначение и порядок их обработки.
Протокол INAP вырос из транзакций, поддерживающих взаимодействие между модельной АТС и базой данных через сеть ОКС; в настоящее время он базируется на прикладном протоколе поддержки транзакций (TCAP) из стека протоколов системы сигнализации ОКС7.
1.3Расчет сети Ip-телефонии
IP-телефония — явление аналогичное обратному вызову (call-back) и маршрутизации по наименьшей стоимости. В этом смысле она представляет угрозу для операторов традиционной телефонии, так как использует их сетевые ресурсы в обход системы международных расчетов и, следовательно, ее нужно запретить любой ценой;
Сети IP-телефонии предоставляют возможности для вызовов четырех основных типов:

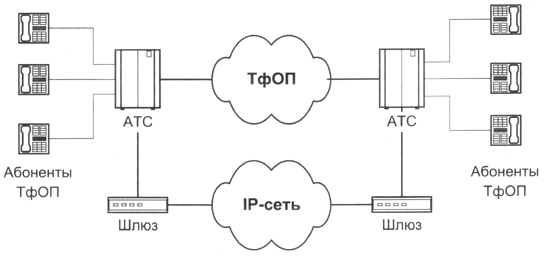

«От телефона к телефону» (рисунок 3.1). Вызов идет с обычного телефонного аппарата к АТС, на один из выходов которой подключен шлюз IP-телефонии, и через IP-сеть доходит до другого шлюза, который осуществляет обратные преобразования.
3.1- Схема связи «телефон-телефон»

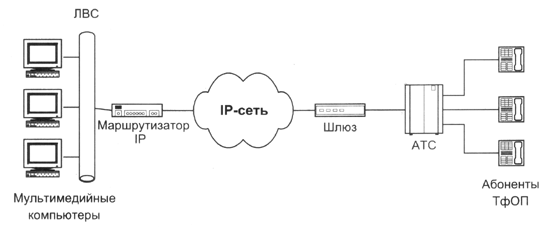

«От компьютера к телефону» (рисунок 3.2). Мультимедийный компьютер, имеющий программное обеспечение IP-телефонии, звуковую плату (адаптер), микрофон и акустические системы, подключается к IP-сети или к сети Интернет, и с другой стороны шлюз IP-телефонии имеет соединение через АТС с обычным телефонным аппаратом.
3.2 - Схема связи «компьютер-телефон»
Следует отметить, что в соединениях 1 и 2 типов вместо телефонных аппаратов могут быть включены факсимильные аппараты, и в этом случае сеть IP-телефонии должна обеспечивать передачу факсимильных сообщений.

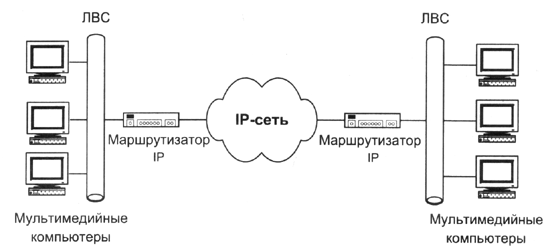

«От компьютера к компьютеру» (рисунок 3.3). В этом случае соединение устанавливается через IP-сеть между двумя мультимедийными компьютерами, оборудованными аппаратными и программными средствами для работы с IP-телефонией.
3.3- Схема связи «компьютер-компьютер»

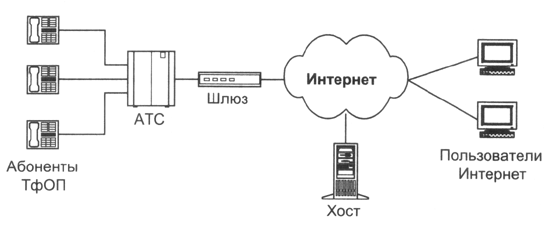

«От WEB браузера к телефону» (рисунок 3.4). С развитием сети Интернет стал возможен доступ и к речевым услугам. Например, на WEB-странице некоторой компании в разделе «Контакты» размещается кнопка «Вызов», нажав на которую можно осуществить речевое соединение с представителем данной компании без набора телефонного номера. Стоимость такого звонка для вызывающего пользователя входит в стоимость работы в сети Интернет.
3.4- Схема связи «WEB-браузер — телефон»
