Лабораторна робота з курсу «Металорізальні верстати»
«Вивчення будови та налагоджування вертикально-фрезерувального верстата моделі 6А12П»
1. Призначення верстата
Вертикально-фрезерувальний верстат мод.6А12П з цикловим програмним керуванням призначений для виконання усіх видів фрезерувальних робіт, характерних для універсальних вертикально-фрезерувальних верстатів, як за програмою, так і в режимі ручного керування.
2. Перелік основних вузлів верстата (рис.1): А – основа, Б – станина, В – коробка швидкостей, Г – шпиндельна головка, Д – стіл, Е – поперечні полозки, Ж – консоль, З – коробка подач.
3. Органи керування верстатом (рис.1): 1 – кнопка короткочасного запуску «Поштовх», 2 – рукоятка перемикання частоти обертання шпинделя, 3 – квадрат повороту фрезерувальної головки навколо горизонтальної осі, 4 – маховик переміщення пінолі шпинделя, 5 – рукоятка затиску пінолі, 6 – барабан програмування, 7 – пульт керування (див. рис. 2), 8 – рукоятка затиску полозків стола, 9 – рукоятка ручного переміщення стола, 10 – рукоятка перемикання величини подачі стола.

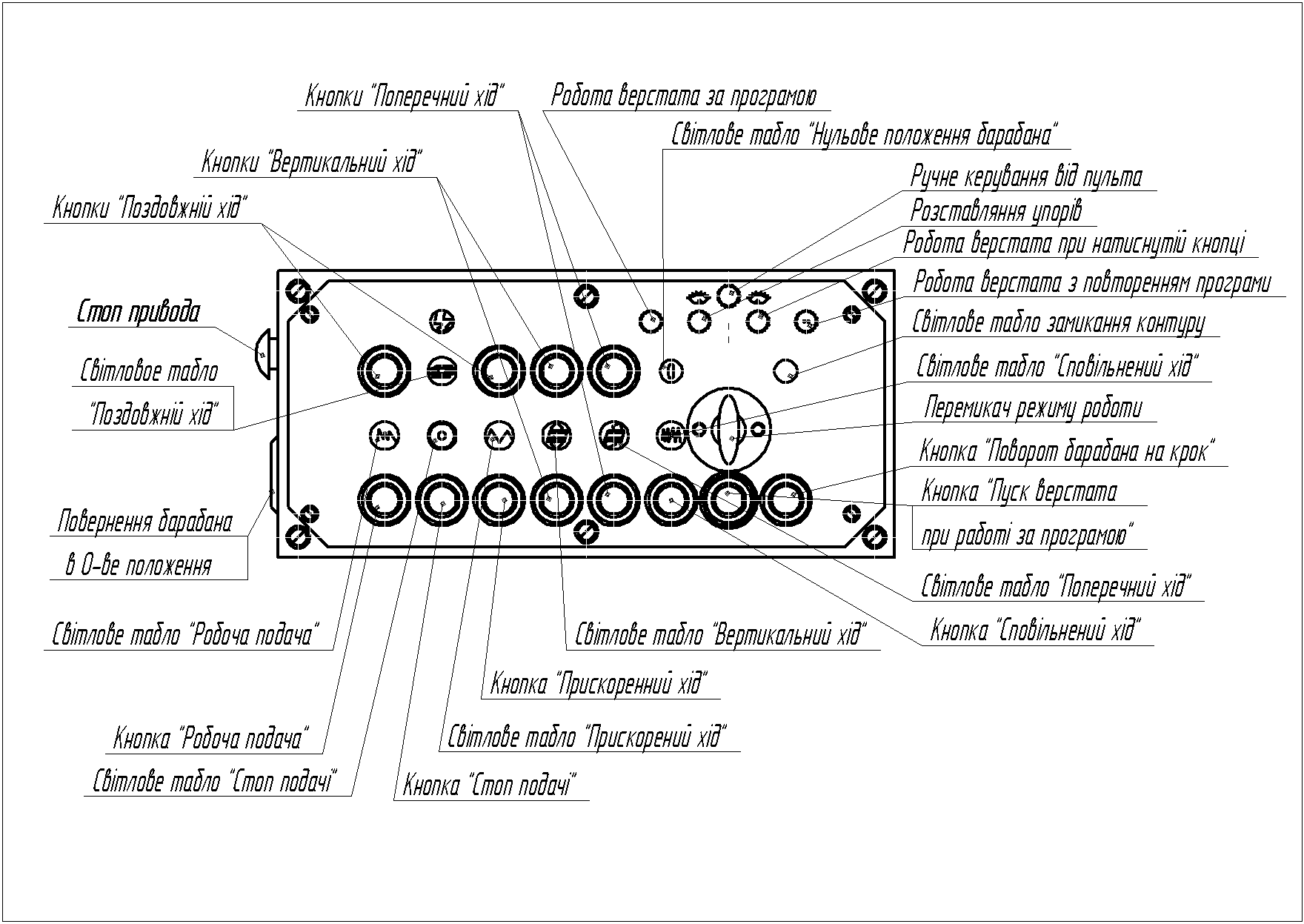

Рис. 2 Пульт керування
4. Технічна характеристика верстата
Розміри робочої поверхні стола, мм |
1250×320 |
Максимальне переміщення стола, мм |
|
поздовжнє |
760 |
поперечне |
260 |
вертикальне |
400 |
Кут повороту шпиндельної головки |
± 45º |
Максимальне переміщення гільзи шпинделя, мм |
50 |
Число частот обертання шпинделя |
18 |
Границі частот обертання шпинделя, об/хв |
40-2000 |
Потужність головного електродвигуна, кВт |
4,5 |
Число швидкостей подач стола |
18 |
Границі швидкостей подач стола, мм/хв: |
|
поздовжніх |
20-1000 |
поперечних |
20-1000 |
вертикальних |
8-400 |
Швидкість прискореного переміщення стола, мм/хв |
2500 |
Потужність електродвигуна привода подач, кВт |
1,0 |
Габаритні розміри верстата (L×B×H), мм |
1765×2380×1950 |
Маса верстата, кг |
2450 |
