3.3. Железобетонные наружные стеновые панели

Железобетонные наружные стеновые панели чаще всего выполняют по однорядной разрезке, т.е. высотой на один этаж и длиной на одну или две комнаты, а по конструктивному исполнению они бывают однослойными, двухслойными и трехслойными (рис.3.3. и 3.4.). Все стеновые панели снабжаются подъемными петлями и закладными деталями для крепления одной панели с другой и для связей с другими конструктивными элементами зданий.

А) Однослойные железобетонные наружные стеновые панели

Такие панели изготавливают из легкого конструктивно-теплоизоляционного бетона на пористых заполнителях или из автоклавных ячеистых бетонов (рис. 3.4.). С наружной стороны однослойные панели покрывают защитно-отделочным слоем из цементного раствора толщиной 20 – 25 мм или 50 – 70 мм (для влажного климата), а с внутренней – отделочным слоем толщиной 10 – 15 мм, т.е. такие панели условно можно называть «однослойными». Толщину наружных защитно-отделочных слоев назначают в зависимости от природно-климатических условий района строительства, и их выполняют из паропроницаемых декоративных растворов или бетонов или из обычных растворов с последующей окраской. Отделка наружного фасадного слоя может также выполняться керамическими или стеклянными плитками или тонкими плитками из пиленого камня или дробленными каменными материалами.

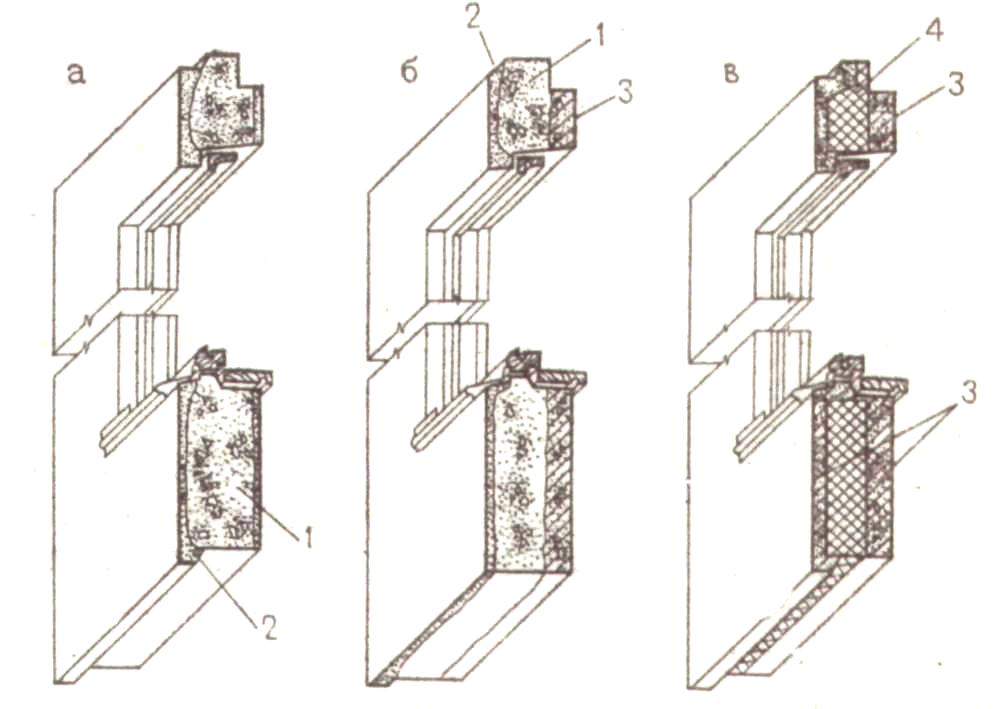

Рис. 3.3. Наружные железобетонные одно-, двух- и трехслойные стеновые панели:

а – однослойная; б – двухслойная; в – трехслойная; 1 – легкий конструктивно-теплоизоляционный бетон; 2 – наружный защитно-отделочный слой; 3 – конструктивный бетон; 4 – эффективный утеплитель

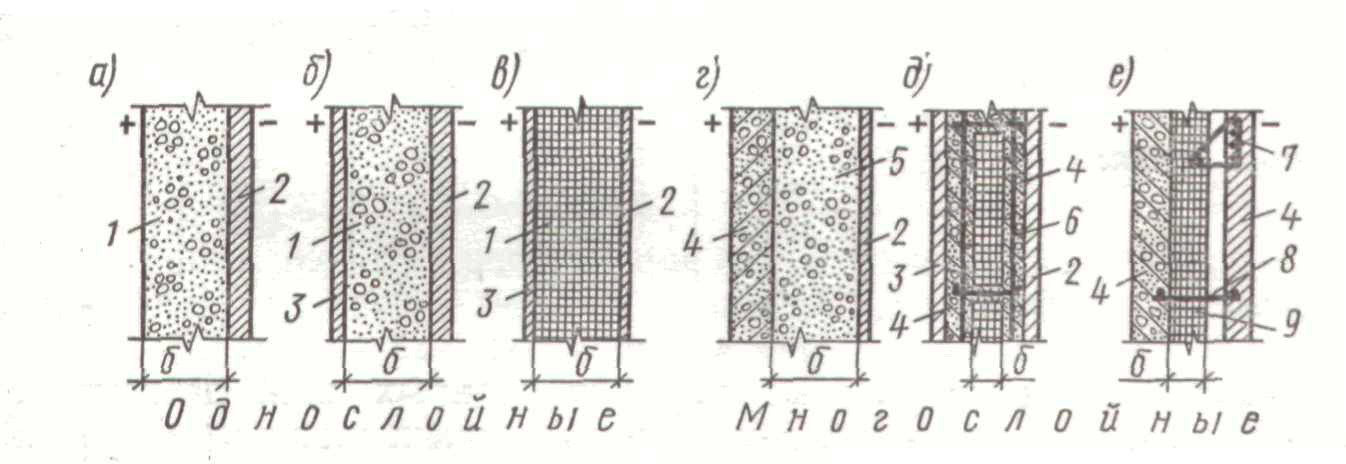

Рис. 3.4. Составные элементы поперечных сечений наружных железобетонных стеновых панелей:

а – с наружным защитно-отделочным слоем; б – с наружным защитно-отделочным и внутренним отделочным слоями; в – из ячеистого бетона; г – двухслойная с внутренним несущим слоем; д – трехслойная с жесткими связями между бетонными слоями; е – трехслойная с гибкими связями между слоями; 1 – конструктивно-теплоизоляционный или ячеистый бетон; 2 – наружный защитно-отделочный слой; 3 – внутренний отделочный слой; 4 – наружный и внутренний несущие слои; 5 – легкий теплоизоляционный бетон; 6 – арматура; 7 и 8 - элементы гибкой связи из антикоррозионной стали; 9 – эффективный утеплитель; б – толщина утепляющего слоя

Однослойные панели армируют по контуру сварным каркасом из сеток, а над оконными проемами – сварным пространственным каркасом. Для исключения раскрытия трещин в углах проемов снаружи укладывают перекрестные стержни или Г-образные сетки (рис. 3.5.).

Однослойные панели из автоклавных ячеистых бетонов не могут изготавливаться размером по высоте на всю этажную стену и из них выполняют стены с линейной ленточной разрезкой. Арматура таких панелей защищается от коррозии путем покрытия антикоррозионным составом.

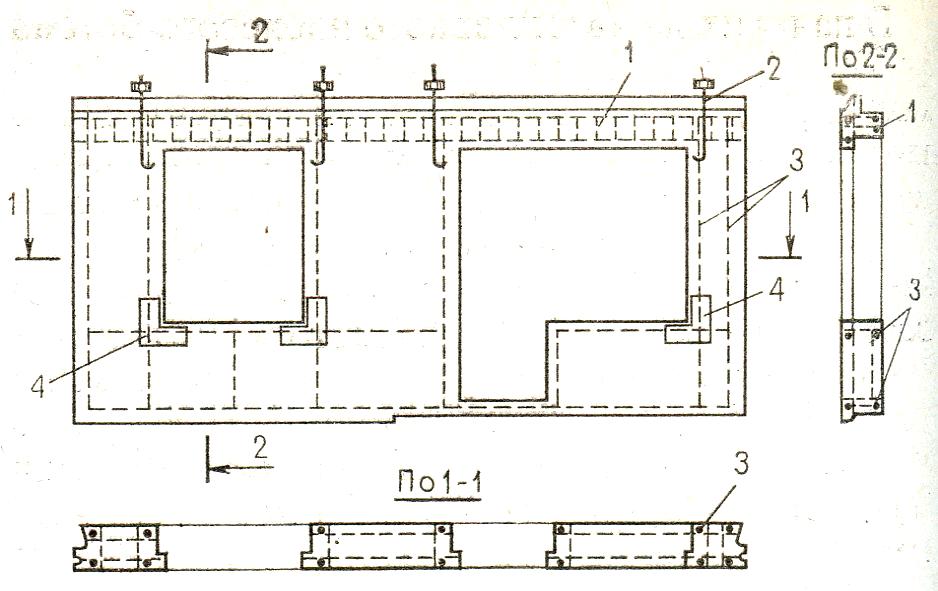

Рис. 3.5. Схема армирования однослойной легкобетонной панели наружной стены:

1 – каркас перемычки; 2 – подъемная петля; 3 – арматурный каркас; 4 – Г-образная арматурная сетка в фасадном слое

Из-за высокой паропроницаемости легких бетонов и, соответственно, с возможностью образования конденсата водяных паров внутри однослойных панелей и его замерзания при низкой температуре наружного воздуха, их целесообразно применять для зданий с невысокой относительной влажностью внутреннего воздуха (не более 60%). Толщина однослойных панелей 240 – 320 мм, но не более 400 мм.
