2.6. Перекрытия, покрытия, лестницы, перегородки, балконы и лоджии в крупноблочном домостроении

В крупноблочном домостроении все виды перекрытий выполняют из многопустотных или ребристых плит-настилов заводского изготовления. Плиты-настилы перекрытий опирают при конструктивной схеме с продольными несущими стенами (в домах высотой до 5-ти этажей) на продольные стены (рис. 2.1. и 2.5.), а при конструктивной схеме с поперечными несущими стенами, устанавливаемыми с широким шагом, – на внутренние и наружные поперечные стены (рис. 2.6.Б.).

Применяемая в таких домах конструктивная система является коробчатой, так как в качестве несущих конструкций перекрытий используют железобетонные многопустотные или ребристые плиты-настилы, опираемые на несущие стены. В наружных стенах в местах опирания перекрытий устраивают комбинированный стык. При таком стыке плиты-настилы перекрытий укладывают опорными торцами в четверти перемычечных или поясных блоков, а выше расположенные стеновые блоки (подоконные и простеночные) опирают через цементно-песчаный раствор на выступающие торцы ниже расположенных перемычечных или поясных блоков и на опорные участки плитных элементов перекрытий (рис. 2.8.).

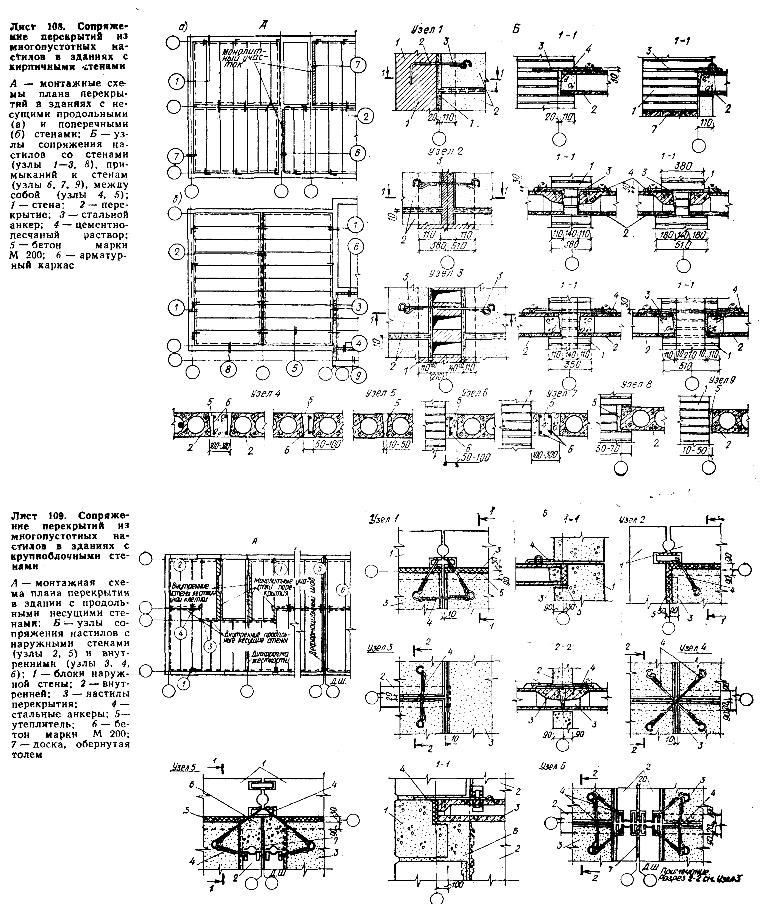

Рис. 2.8. Вариант узла опирания многопустотных плит-настилов на наружные стены:

1 – перемычечный или поясной блок; 2 – подоконный или простеночный блок; 3 – многопустотная плита-настил; 4 – стальной анкер; 5 – утеплитель

На внутренние стены крупноблочных домов плиты-настилы перекрытий укладывают опорными концами при двухрядной разрезке стен - на поясные блоки, а при однорядной разрезке – непосредственно на стеновые блоки (рис. 2.4. и 2.9.). При стеновых блоках толщиной 200 мм стыки выполняют платформенными, т.е. нагрузка от выше расположенных стеновых блоков на ниже расположенные передается через торцы плит-настилов перекрытий (рис. 2.6.Б.а.), а при более толстых – устраивают комбинированные стыки (рис. 2.4. и 2.6.Б.б.).

В местах устройства в перекрытиях отверстий для пропуска инженерных коммуникаций вместо многопустотных плит-настилов могут укладываться

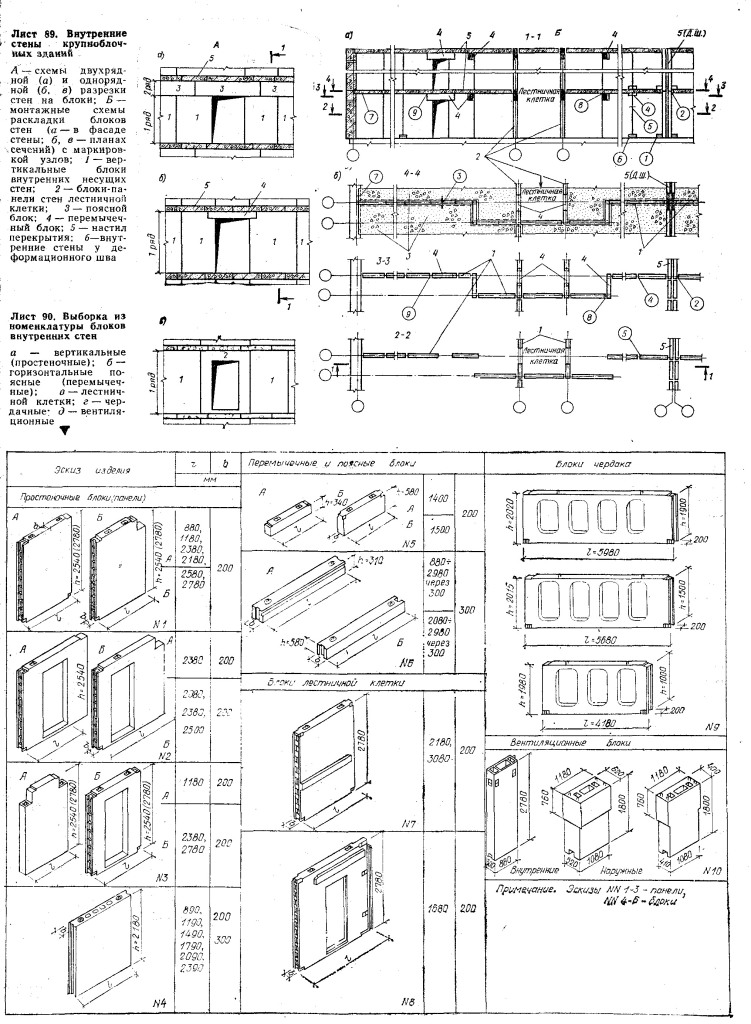

Рис. 2.9. Варианты конструктивных решений внутренних крупноблочных стен и опирания на них плит-настилов перекрытий:

а – двухрядная разрезка стен; б, в – то же, однорядная; 1 – вертикальный стеновой блок; 2 – то же, с дверным проемом; 3 – поясной блок; 4 – перемычечный блок; 5 – плиты-настилы перекрытия

ребристые плиты-настилы или устраиваться монолитные участки, имеющие соответствующие отверстия.

В крупноблочных домах с неполным внутренним каркасом плиты-настилы перекрытий с наружной стороны опирают на несущие стены, а внутри – на балки каркаса.

Покрытия в крупноблочных домах в зависимости от их этажности, объемно-планировочных и конструктивных решений могут быть или скатными чердачными, или совмещенными, или чердачными (холодными, теплыми или открытыми) малоуклонными из сборных железобетонных элементов с рулонной или безрулонной кровлей.

Лестницы в крупноблочных домах выполняют крупноэлементными, состоящими из сборных элементов – лестничных площадок и лестничных маршей, а перегородки – крупнопанельными, но могут быть и мелкоэлементными.

Балконы в крупноблочных домах устраивают так же, как и в кирпичных, т.е. плиты балконов консольно закрепляют в наружных крупноблочных стенах, для чего в перемычечных блоках, примыкающих к балконам, устраивают углубления для установки и консольного опирания балконных плит. Балконные плиты защемляют между перемычечными, простеночными и подоконными блоками и соединяют стальными анкерами с закладными деталями перемычечного блока (рис. 2.10.). Таким же образом крепят плиту козырька над входом в дом (рис. 2.11.). Лоджии в таких домах, как правило,

устраиваються западающими и плиты их пола опирают на боковые стены лоджий.

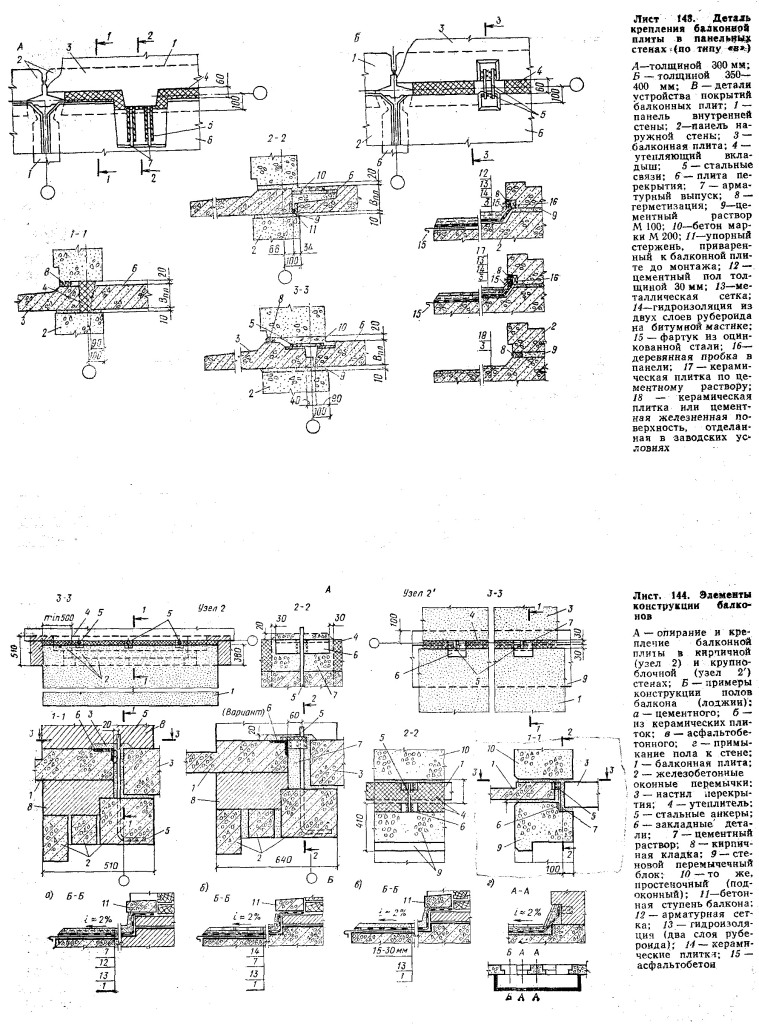

Рис. 2.10. Вариант узла закрепления балконной плиты в крупноблочной стене:

1 – балконная плита; 2 – стеновой перемычечный блок; 3 – плита-настил перекрытия; 4 – простеночный (подоконный) стеновой блок; 5 – стальной анкер; 6 – закладная деталь; 7 – цементный раствор

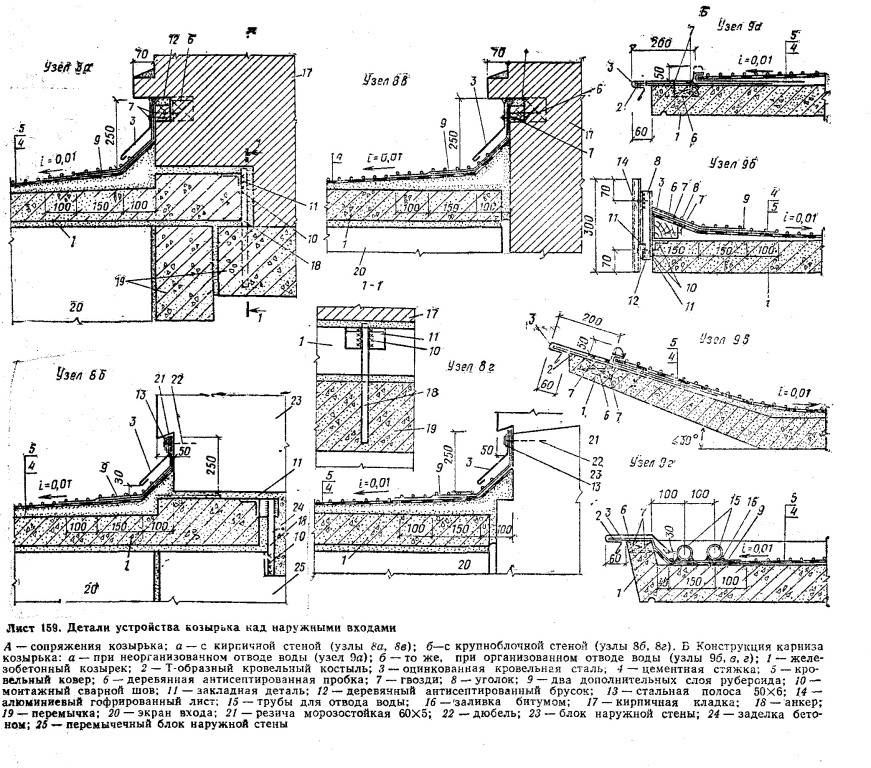

Рис. 2.11. Вариант крепления и устройства козырька в крупноблочной стене над входом в здание:

1 – железобетонная плита козырька; 2 – перемычечный блок наружной стены; 3 – простеночный (подоконный) блок наружной стены; 4 – закладная деталь в плите козырька; 5 – анкер с приваренной накладкой; 6 – сварной шов анкера с закладной деталью в перемычечном блоке: 7 – заделка раствором или бетоном; 8 – боковая стена-экран входа; 9 – растворная стяжка; 10 – кровельный ковер; 11 – дополнительные слои кровельного ковра; 12 – фартук из оцинкованной кровельной стали; 13 – стальная полоса; 14 - дюбель
