2.2. Разрезка наружных крупноблочных стен

Крупные блоки наружных стен изготавливают из легких бетонов с плотностью до 1600 кг/м³ на пористых заполнителях, из автоклавных ячеистых бетонов с плотностью до 800 кг/м³, из арболита, из кирпичной кладки или выпиливают из природного камня плотностью до 1800 кг/м³.

Применяют следующие виды разрезки наружных несущих крупноблочных стен: двухрядная, трехрядная и четырехрядная, состоящие из трех видов блоков - подоконных, простеночных и перемычечных (рис. 2.2.).

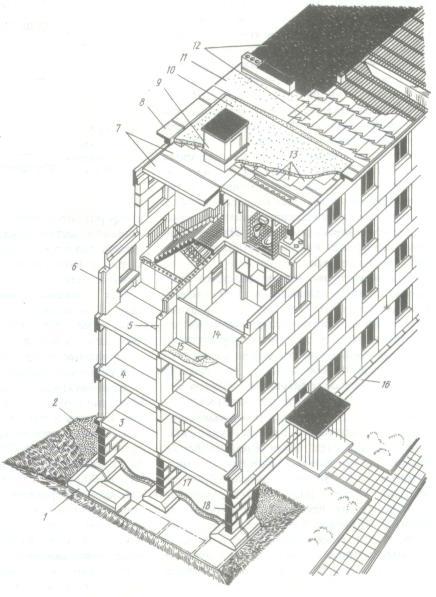

Рис. 2.1. Конструктивные элементы крупноблочного жилого дома высотой до 5 этажей:

1 – подушка фундамента; 2 – гидроизоляция стен подвала; 3 – надподвальное перекрытие из плит-настилов; 4 – междуэтажное перекрытие; 5 – внутренняя несущая продольная крупноблочная стена; 6 – наружная несущая стена из крупных блоков; 7 – плиты-настилы совмещенного покрытия; 8 – карнизный блок; 9 – люк (выход на крышу); 10 – утеплитель в совмещенном покрытии; 11 – цементно-песчаная стяжка по утеплителю покрытия; 12 – кровля совмещенного покрытия; 13 – пароизоляция утеплителя покрытия; 14 – крупнопанельная перегородка; 15 – покрытие пола (линолеум); 16 – цокольная часть стены из блоков; 17 – пол подвала (по грунту); 18 – стена фундамента и подвала из блоков

Для самонесущих наружных крупноблочных стен в домах с поперечными несущими стенами применяют блоки из автоклавного ячеистого бетона

с двухрядной разрезкой, включающей подоконно-перемычечные и простеночные блоки (рис. 2.2.г.).

При двухрядной разрезке наружных несущих блочных стен подоконные и простеночные блоки существенно различаются по массе (масса простеночного блока значительно больше массы подоконного блока), а выбор подъемно-монтажных средств выполняют, исходя из массы более массивного монтируемого элемента, т.е. в этом случае требуется подъемно-монтажное средство большей грузоподъемности. При трех- и четырехрядной разрезке различие в массе между блоками уменьшается и, следовательно, упрощается выбор подъемно-монтажных средств. Независимо от вида разрезки во всех случаях должна обеспечиваться перевязка вертикальных швов-стыков в пределах этажа перемычечными блоками на участках стен с оконными проемами и поясными блоками на участках глухих стен.

а. б. в. г.

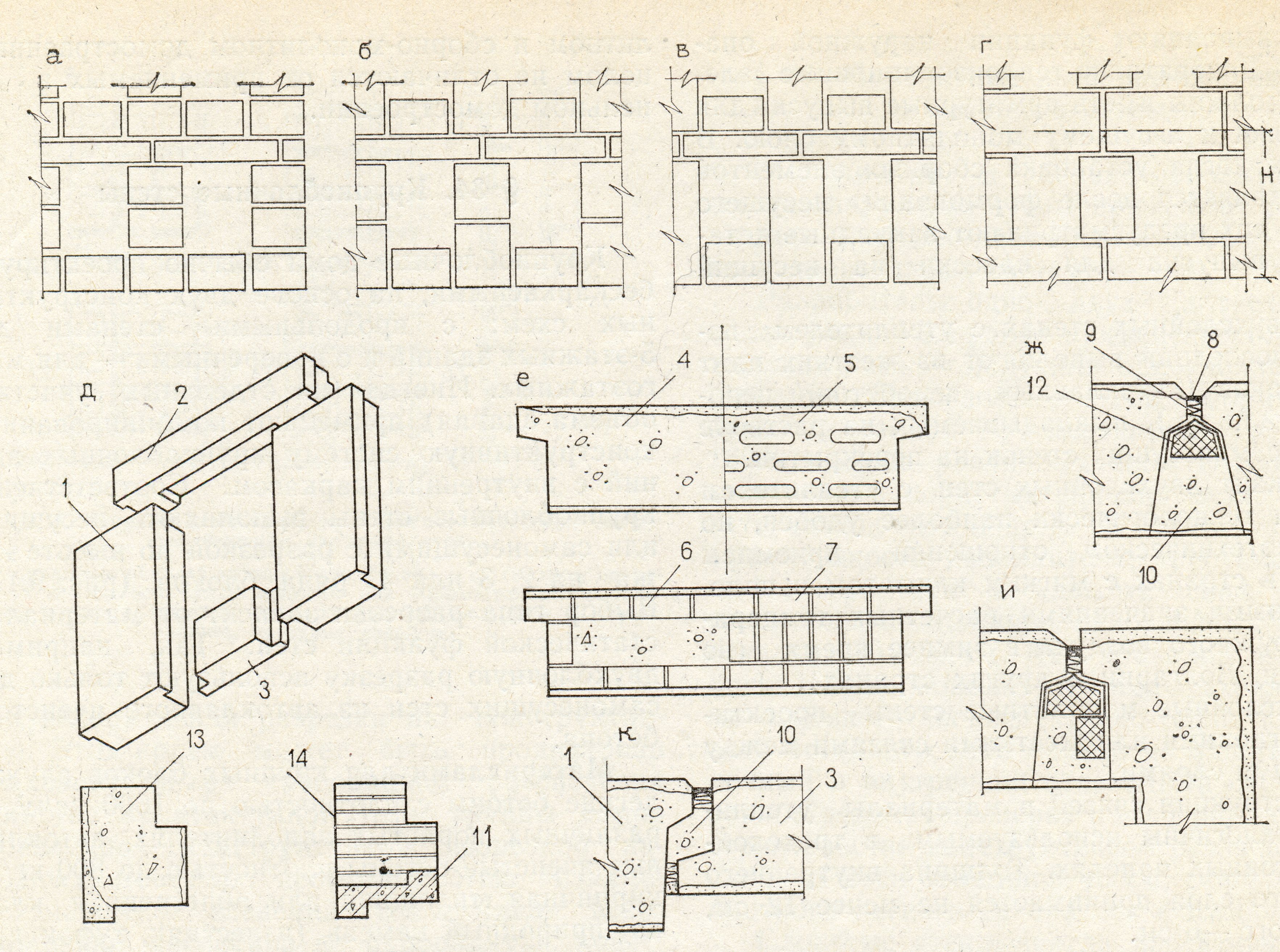

Рис. 2.2. Схемы разрезок наружных крупноблочных стен на блоки:

а – четырехрядная разрезка; б – трехрядная разрезка; в – двухрядная разрезка; г – двухрядная разрезка для самонесущих стен крупноблочных домов; Н – высота этажа

2.3. Виды крупных блоков наружных стен

Наружные несущие стены крупноблочных домов собирают из следующих основных блоков: подоконных, простеночных, перемычечных и угловых, а в глухих стенах вместо перемычечных блоков применяют поясные (рис. 2.3.). Стеновые крупные блоки имеют форму прямоугольного параллепипеда. При этом простеночные блоки изготавливаются с четвертями по боковым сторонам возле наружной поверхности для установки оконных коробок и устройства вертикального стыка между блоками, в подоконных блоках четверти по боковым сторонам устраивают возле внутренней поверхности и они тоже служат для устройства вертикального стыка. Толщина подоконных блоков на 100 мм меньше чем простеночных, так как под окнами устанавливают отопительные приборы.

Перемычечные блоки по боковым сторонам тоже имеют четверти возле наружной поверхности для устройства вертикальных стыков, кроме этого в этих блоках снизу над оконным проемом возле наружной поверхности устраивается четверть для оконной коробки и с внутренней стороны в верхней части – четверть для опирания плит-настилов перекрытий. В поясных блоках несущих продольных стен устраивают только четверти для опирания элементов перекрытий, а в поясных блоках торцевых самонесущих стен четверти не устраивают.

Простеночные крупные блоки самонесущих наружных стен в домах с поперечными несущими стенами имеют ту же форму, что и аналогичные блоки несущих стен, а надоконно-перемычечные блоки имеют четверти по боковым сторонам и четверти на нижней грани в месте установки оконного заполнения.

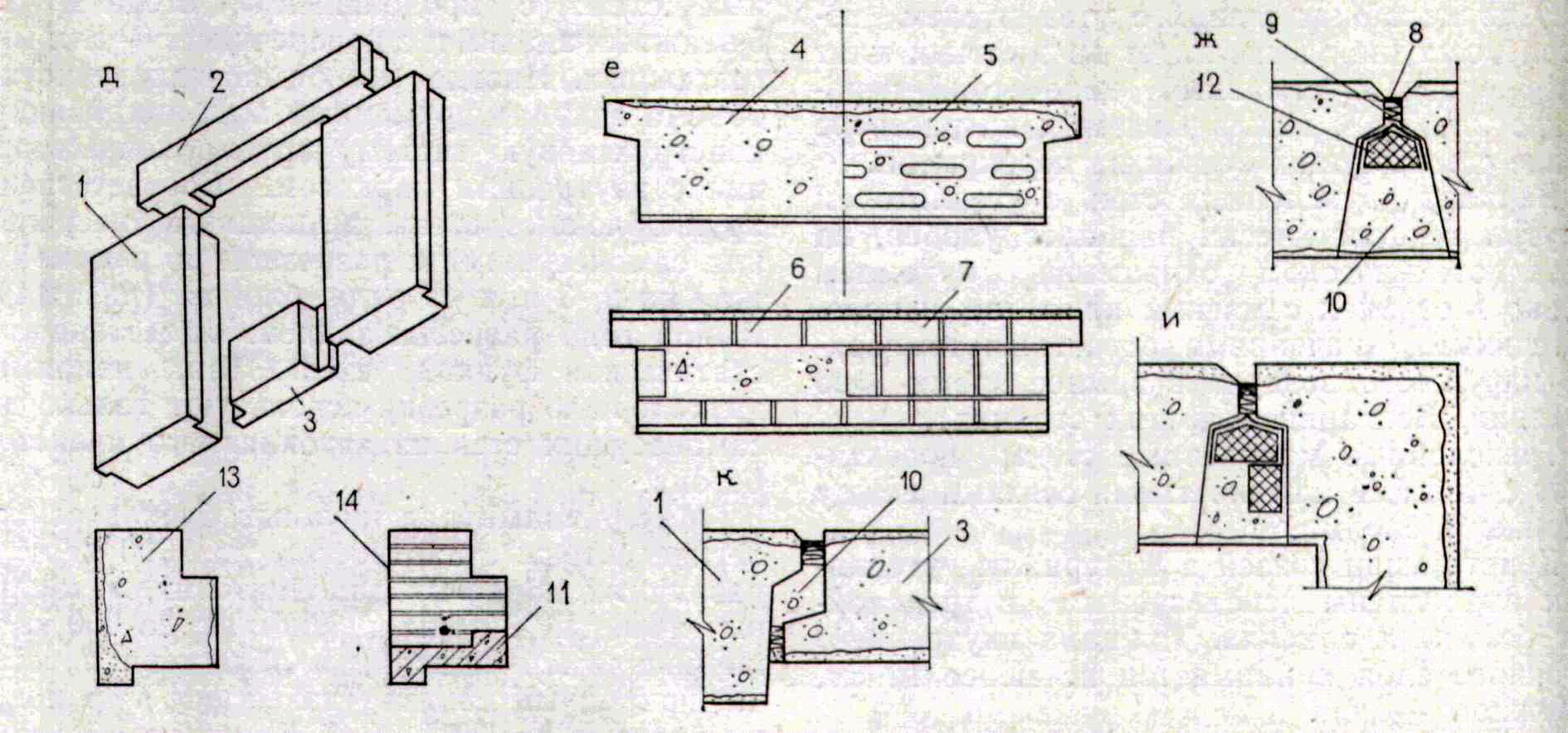

Рис. 2.3. Основные виды крупных блоков наружных стен и их вертикальных стыков: (а)д – основные блоки стены двухрядной разрезки; (б)е – варианты сечений простеночных блоков: (в)ж – вариант открытого стыка простеночных блоков; (г)и – то же, простеночного и углового блоков; (д)к – вариант закрытого стыка простеночного и подоконного блоков; 1 – простеночный блок; 2 – перемычечный блок; 3 – подоконный блок; 4 – легкобетонный блок сплошного сечения; 5 – то же, многопустотный; 6 – кирпичный блок с легкобетонным заполнением; 7 - то же, сплошного сечения; 8 – герметизирующая мастика; 9 – конопатка; 10 – легкий бетон; 11 – железобетонная перемычка; 12 – утепляющий вкладыш; 13 – сечение легкобетонного перемычечного блока; 14 – то же, кирпичного

Кроме основных стеновых блоков применяют цокольные, карнизные, парапетные блоки, блоки лоджий и др. Толщина наружных стеновых блоков определяется расчетом на теплозащиту, а для повышения теплозащитных характеристик и снижения массы в них могут устраиваться вертикальные круглые или щелевые пустоты. Блоки снабжаются подъемными петлями, а кирпичные блоки могут монтироваться с помощью специальных захватов.
