4.5. Покрытия в крупнопанельном и каркасно-панельном домостроении

Покрытия в крупнопанельных жилых домах устраивают чердачными малоуклонными (уклон до 5%) из сборных железобетонных элементов. При этом покрытия могут быть с холодным или теплым чердаком (рис. 4.18.) или с комбинированным («открытым») тепло-холодным чердаком (рис. 4.19.), а кровлю покрытий выполняют рулонной, безрулонной или мастичной. В покрытиях с комбинированным тепло-холодным чердаком утеплитель, укладываемый на чердачное перекрытие, необходимо защищать снизу и сверху пароизоляцией.

Несущими элементами чердачных покрытий служат сплошные гладкие, ребристые или волнистые плиты и водосборные лотки-панели, которые укладывают на наружные и внутренние стены, выводимые выше чердачного перекрытия. В зависимости от конструктивного решения и дополнительно выполняемых функций плиты покрытий могут быть однослойными и многослойными. Вместо внутренних стен в объеме чердака крупнопанельных домов на несущие стены могут устанавливаться опорные элементы, например, в виде сборных железобетонных рам или других аналогичных конструкций.

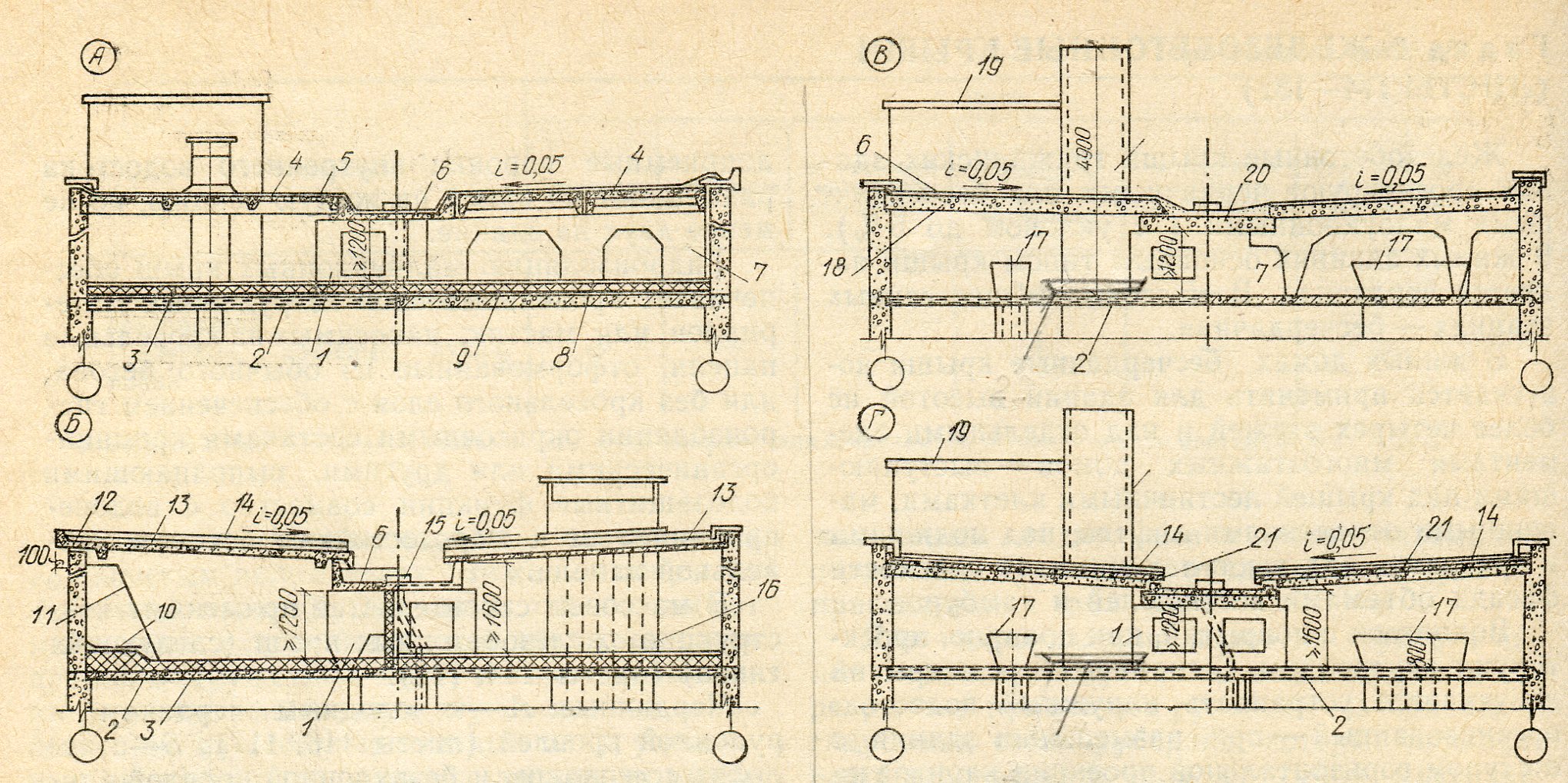

Рис. 4.18. Варианты конструктивных решений железобетонных покрытий с холодным и теплым чердаками:

А – с холодным чердаком и рулонной кровлей; Б – то же, с безрулонной кровлей; В – с теплым чердаком и рулонной кровлей; Г – то же, с безрулонной кровлей; 1 – опорный элемент; 2 – панель чердачного перекрытия; 3 – утеплитель; 4 – кровельная ребристая панель покрытия; 5 – рулонный ковер; 6 – водосборная лотковая панель; 7 – опорная рама; 8 – защитный слой; 9 – пароизоляция; 10 – рубероид; 11 – фасадный опорный элемент; 12 – безрулонная железобетонная панель покрытия; 13 – гидроизоляционный слой из мастичных или окрасочных материалов; 14 – П-образная плита-нащельник; 15 – водосточная воронка; 16 – вентиляционный блок (шахта); 17 – внутричердачный оголовок вентиляционного блока; 18 – легкобетонная теплоизоляционная панель покрытия; 19 – лифтовое машинное отделение; 20 – легкобетонная водосборная лотковая панель; 21 – двухслойная кровельная панель покрытия; 22 – поддон для сбора конденсата

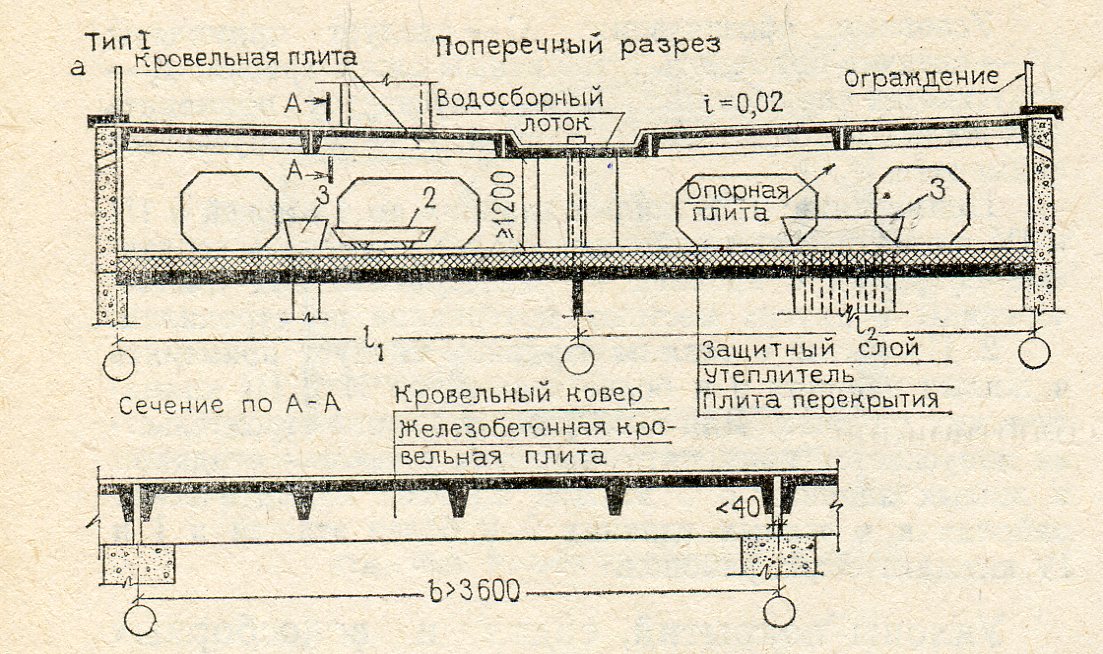

Рис. 4.19. Принципиальная схема конструктивного решения железобетонного покрытия с комбинированным (открытым) «тепло-холодным) чердаком и с рулонной кровлей:

1 – вытяжная шахта; 2 – поддон для сбора конденсата; 3 - внутричердачный оголовок вентиляционного блока

На рис. 4.20.А и 4.20.Б. показаны варианты схем, разрезов и узлов сопряжения рулонной кровли и других элементов покрытия с холодным чердаком, а на рис. 4.21.А. и 4.21.Б. – те же элементы, но с безрулонной кровлей. Соответственно на рис. 4.22.А. и 4.22.Б. и 4.23.А. и 4.23.Б. показаны варианты конструктивных решений покрытий с теплым чердаком.

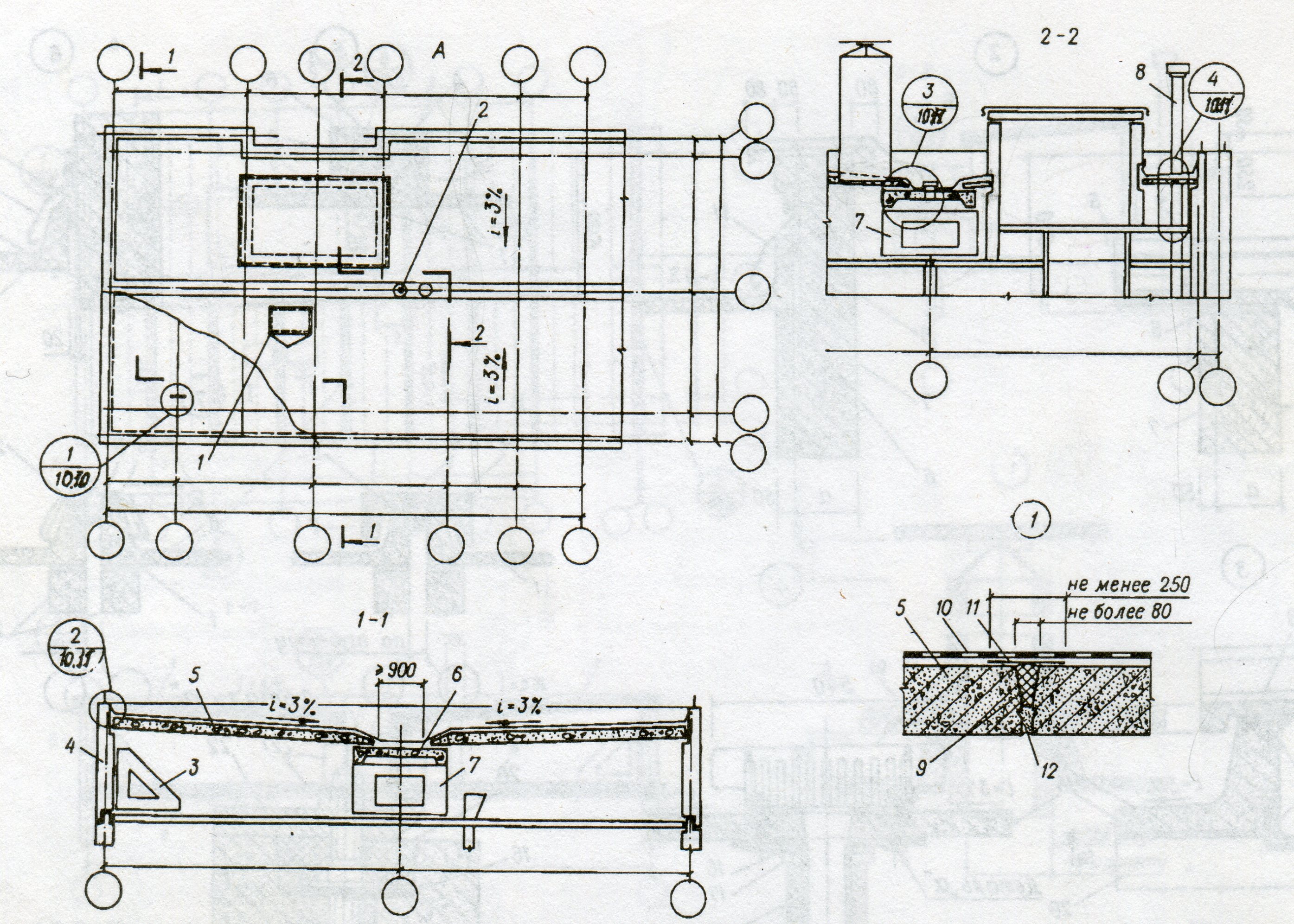

Р ис. 4.20.А. Вариант конструктивного решения покрытия с холодным чердаком и рулонной кровлей:

А – схема плана кровли; 1 – вентиляционные блоки; 2 – водосточная воронка; 3 – чердачное перекрытие; 4 – фризовая панель; 5 – упорный элемент фризовой панели; 6 – утеплитель; 7 – опорная рама; 8 – лотковая панель; 9 – ребристая железобетонная панель покрытия; 10 – кровельный ковер; 11 – дополнительный кровельный ковер; 12 – защитный фартук из кровельной стали; 13 – утеплитель из минеральноватных матов

Рис. 4.20.Б. Варианты узлов сопряжения конструкций покрытия с холодным чердаком и рулонной кровлей (к рис. 4.19.А.):

А – вариант решения карнизного узла с решетчатым ограждением; Б – то же, с парапетом; 1 – фризовая панель; 2 – цементный раствор; 3 – анкерный выпуск; 4 – кровельные костыли с шагом 600 мм, пристреленные дюбелями; 5 – кровельная сталь; 6 – стойка ограждения; 7 – дополнительные слои кровельного ковра; 8 – основной кровельный ковер; 9 – ребристая железобетонная панель покрытия; 10 – бетонный бортовой камень; 11 – защитный фартук из кровельной стали; 12 – скользящая полоса из рулонного материала; 13 – утеплитель минераловатный; 14 – полоса рулонного материала, приклеенная к одной из панелей покрытия; 15 – опорная рама; 16 – закладная деталь; 17 – соединительный элемент; 18 – лотковая панель; 19 – водосточная воронка; 20 – мастика герметизирующая; 21 – труба водосточной воронки

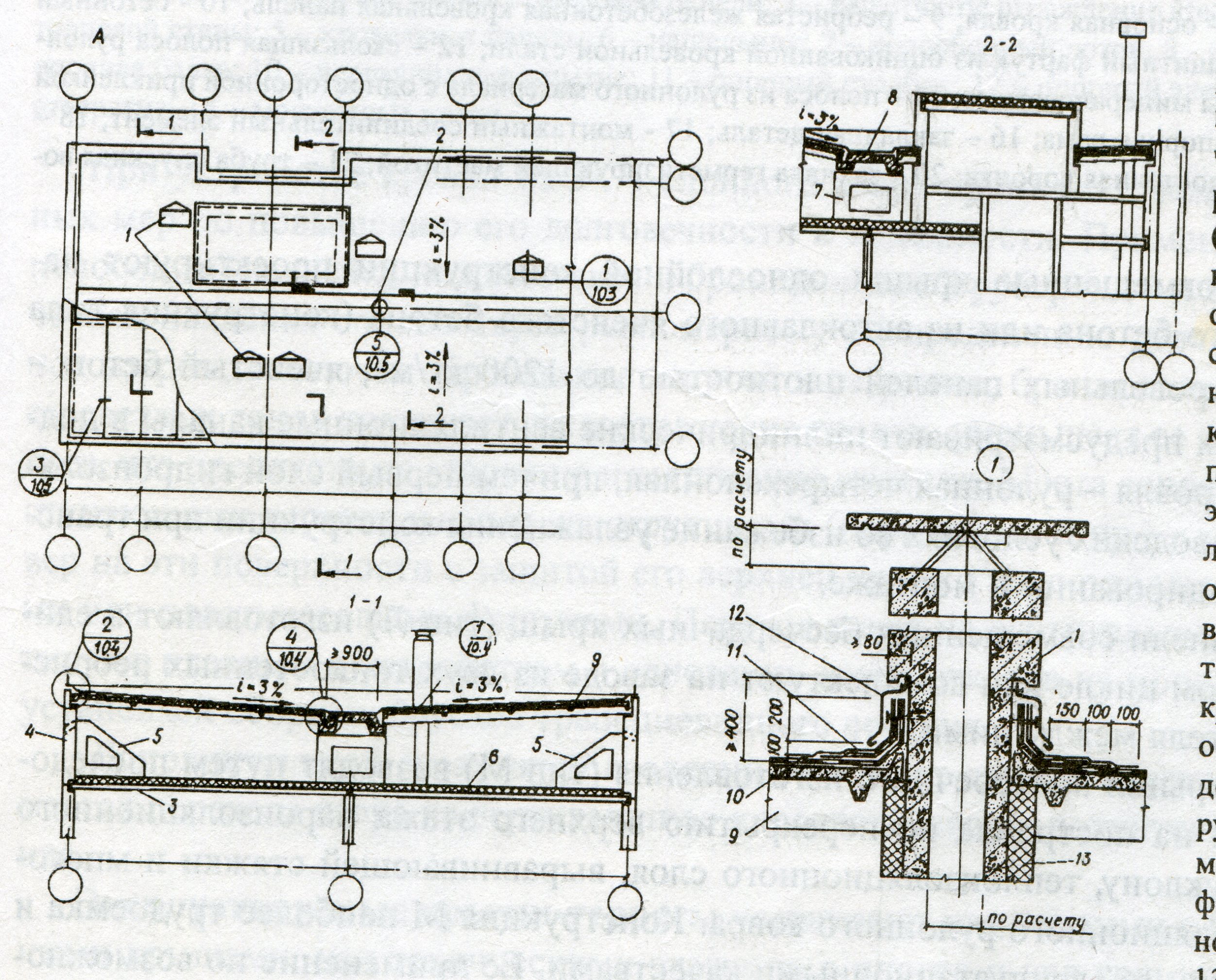

Р ис. 4.21.А. Вариант конструктивного решения покрытия с холодным чердаком

и безрулонной кровлей:

А – схема плана кровли; 1 – панель покрытия; 2 – водосточная воронка; 3 – вентиляционный блок; 4 – чердачное перекрытие; 5 – упорный элемент фризовой панели; 6 – лотковая панель; 7 – П-образная плита-нащельник; 8 – утеплитель; 9 – опорная рама; 10 – цементный раствор; 11 - герметик; 12 – оголовок вентиляционного блока

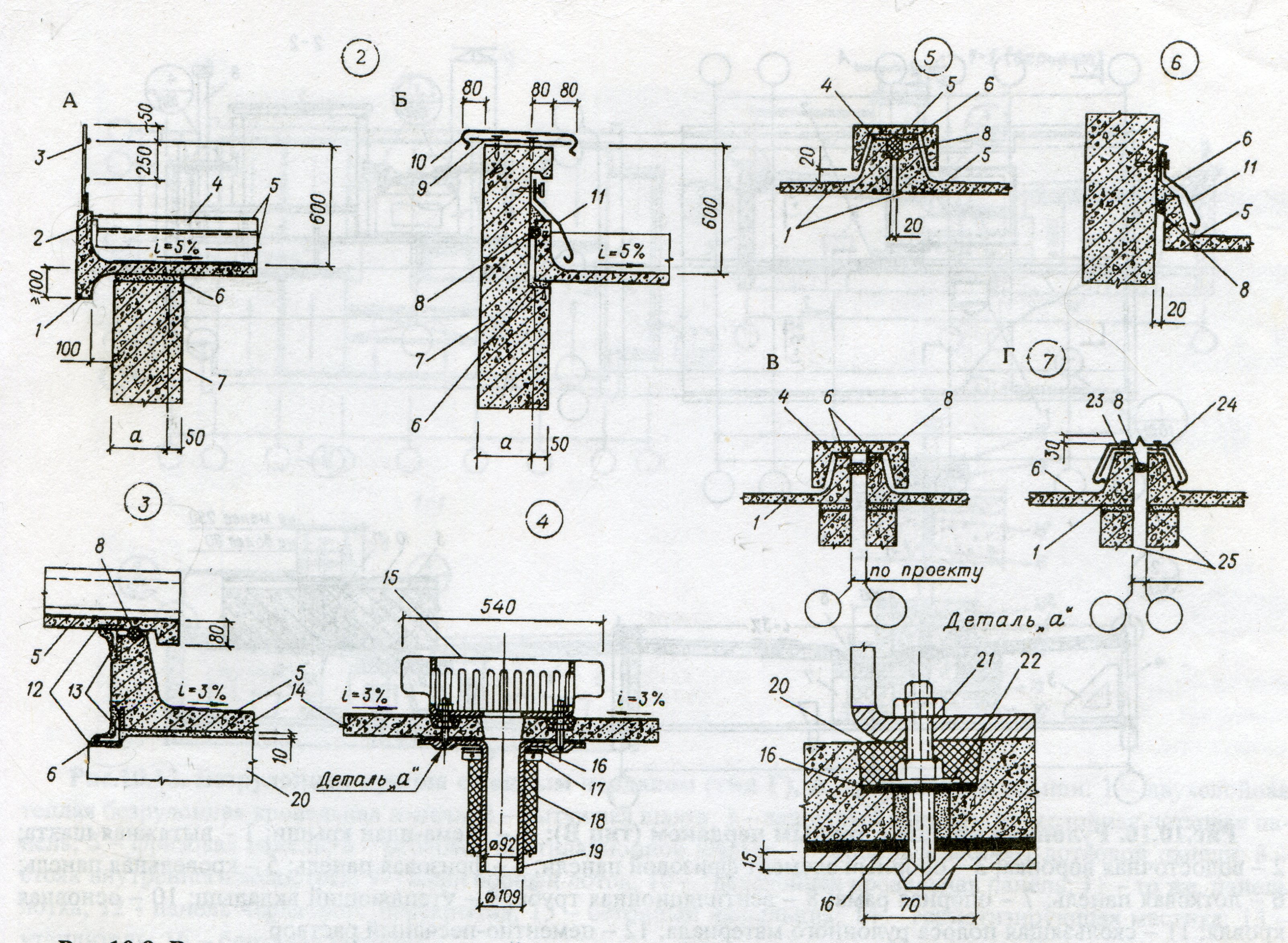

Рис.4.21.Б. Варианты узлов сопряжения конструкций покрытия с холодным чердаком

и безрулонной кровлей ( к рис. 4.20.А.):

А и Б – варианты конструкций ограждения покрытий; Г и Д – варианты конструктивных решений деформационного шва; 1 – панель покрытия; 2 – анкерный выпуск; 3 – стойка ограждения; 4 – П-образная плита-нащельник; 5 – гидроизоляция мастичная или окрасочная; 6 – цементный раствор; 7 – фризовая панель; 8 – герметик; 9 – кровельные костыли с шагом 600 мм; 10 – кровельная сталь; 11 – защитный фартук из кровельной стали; 12 – закладная деталь; 13 – соединительный элемент; 14 – лотковая панель; 15 – водосточная воронка; 16 – уплотняющая прокладка из пористой резины по периметру спускной трубы; 17 – зажимной хомут воронки; 18 – утеплитель из минераловатных матов; 19 – спускная труба водосточной воронки; 20 – мастика изоляционная; 21 – шпилька; 22 – металлическая шайба; 23 – стальная полоса через 600 мм; 24 – компенсатор из кровельной стали; 25 – внутренние стеновые панели чердака

Рис. 4.22.А. Вариант конструктивного решения покрытия с теплым чердаком

и рулонной кровлей:

А – схема плана кровли; 1 – вытяжная шахта; 2 – водосточная воронка; 3 – упорный элемент фризовой панели; 4 – фризовая панель; 5 – легкобетонная панель покрытия; 6 – лотковая панель; 7 – опорная рама; 8 – вентиляционная труба мусоропровода; 9 – утеплитель; 10 – кровельный ковер; 11 – скользящая полоса; 12 – цементный раствор

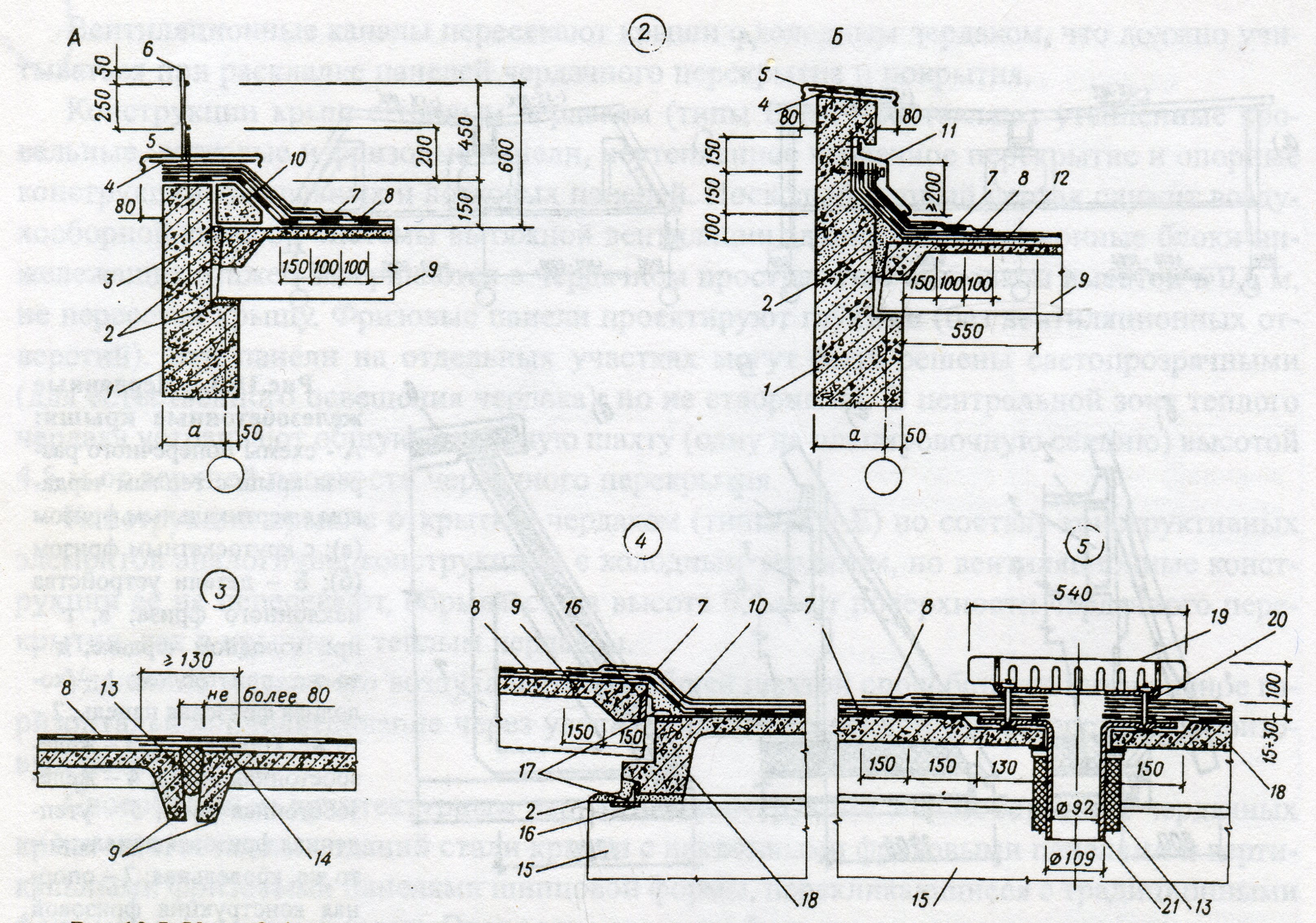

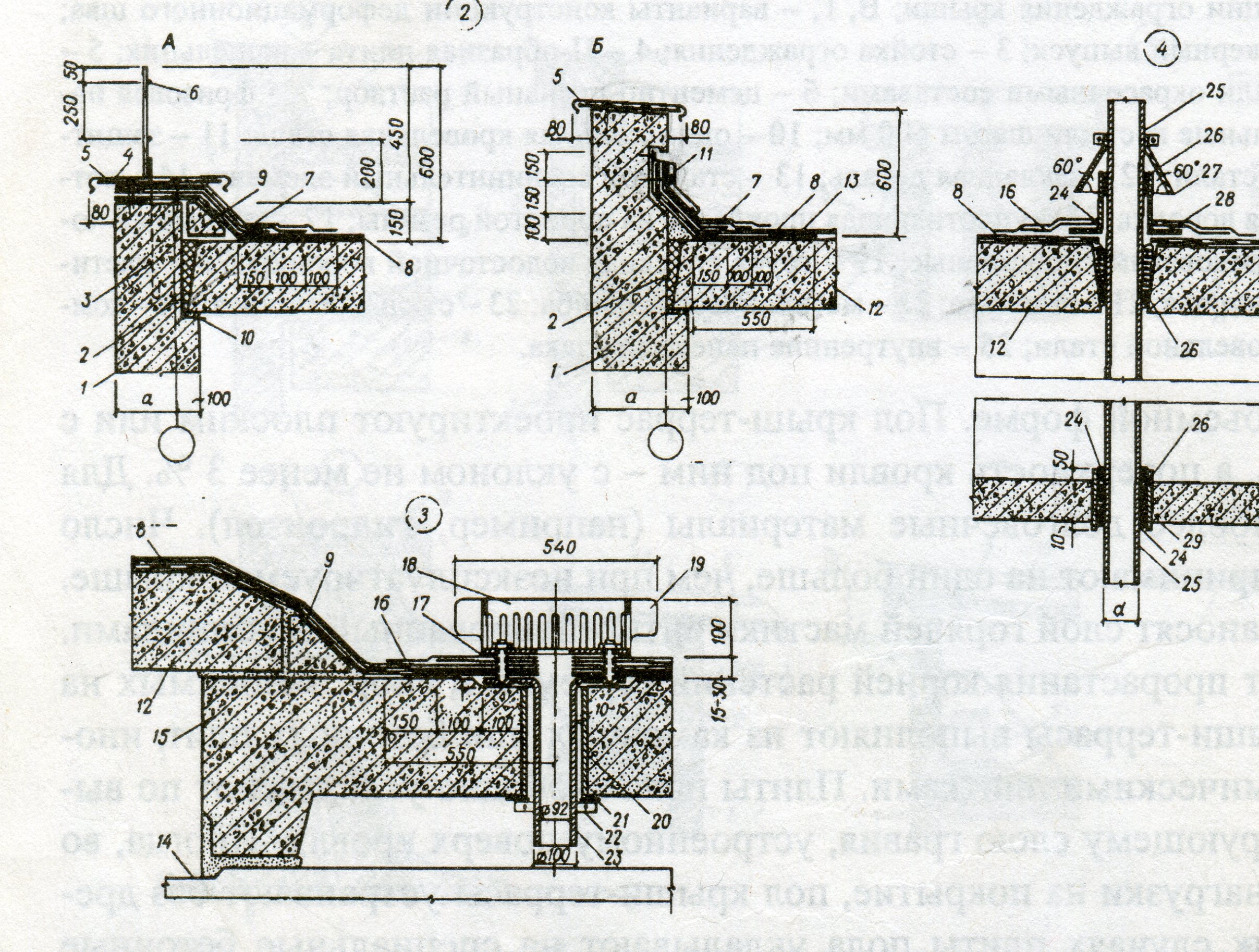

Рис. 4.22.Б. Варианты узлов сопряжения конструкций покрытия с теплым чердаком

и рулонной кровлей ( к рис. 4.22.А.):

А – вариант решения карнизного узла с решетчатым ограждением; Б – то же, с парапетом; 1 – фризовая панель; « - утеплитель; 3 – анкерный выпуск; 4 – кровельные костыли с шагом 600 мм; 5 – кровельная сталь; 6 – стойка ограждения; 7 – три дополнительных слоя кровельного рулонного материала; 8 – кровельный ковер; 9 – бетонный бортовой камень; 10 – цементный раствор; 11 – защитный фартук из кровельной стали; 12 – легкобетонная панель покрытия; 13 – скользящая полоса из рулонного материала; 14 – опорная рама; 15 – лотковая панель; 16 – два дополнительных слоя кровли из армированных стеклотканью или стеклосеткой мастик; 17 – заливка битумной мастикой; 18 – водосточная воронка; 19 – струевыпрямитель; 20 – гильза из асбестоцементной трубы Ø 150 мм ; 21 – резиновая прокладка; 22 – зажимный хомут; 23 – спускная труба водосточной воронки; 24 – заливка герметизирующей мастикой; 25 – вентиляционная шахта; 26 – пакля, смоченная в горячем битуме; 27 – зонт из кровельной стали; 28 – стальной патрубок с фланцем; 29 – плита чердачного перекрытия

Рис. 4.23.А. Вариант конструктивного решения покрытия с теплым чердаком

и безрулонной кровлей:

А – схема плана кровли; 1 – двухслойная утепленная безрулонная панель покрытия; 2 – вытяжная шахта; 3 – защитный зонт; 4 – двухслойная лотковая панель; 5 – фризовая панель; 6 – оголовок вентиляционной шахты; 7 – опорный элемент лотковой панели; 8 – стояк внутреннего водостока; 9 – поддон для конденсата; 10 – трехслойная панель покрытия; 11 – то же, панель лотка; 12 – панель чердачного перекрытия; 13 – бетонный нащельник; 14 - герметизирующая мастика; 15 – утеплитель; 16 – бетонная шпонка

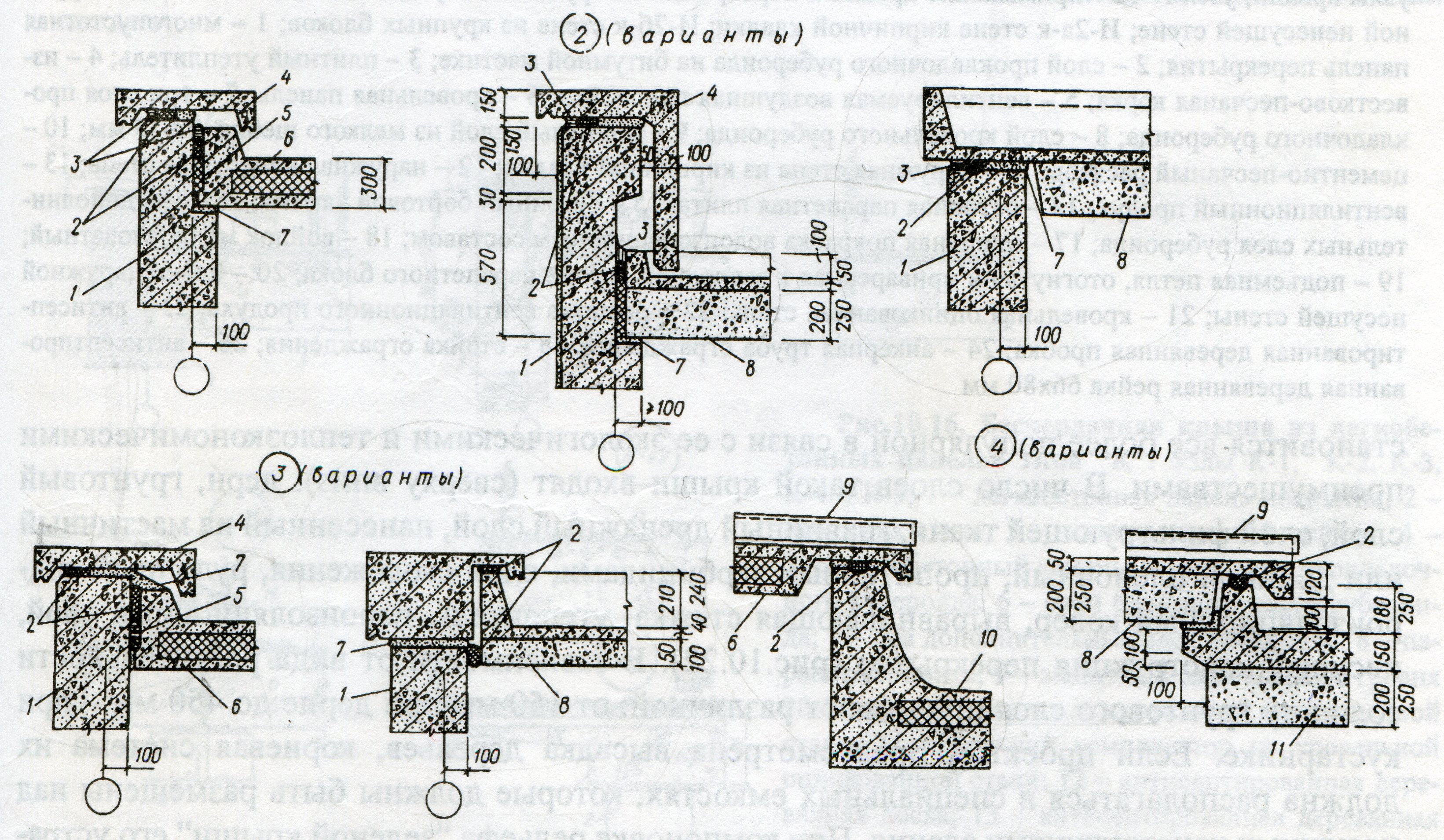

Рис. 4.23.Б. Варианты узлов сопряжений конструкций покрытия с теплым чердаком

и безрулонной кровлей (к рис. 4.23.А.):

1 – фризовая панель; 2 – уплотнитель (гернит); 3 – герметизирующая мастика; 4 – бетонный парапетный элемент; 5 – утеплитель; 6 – трехслойная панель покрытия со свесом; 7 – цементный раствор; 8 – двухслойная панель покрытия со свесом; 9 – бетонный нащельник; 10 – лотковая трехслойная панель; 11 – двухслойная лотковая панель

Рис. 4.24. Варианты конструктивных решений бесчердачных железобетонных покрытий:

А(Ж) – раздельной конструкции с рулонной кровлей; Б(И) – раздельной конструкции с безрулонной кровлей; В(К) – совмещенной панельной однослойной конструкции; Г(Л) – совмещенной панельной трехслойной конструкции; Д(М – то же, построечного изготовления; 1 – панель чердачного перекрытия; 2 – утеплитель; 3 – фризовая панель; 4 – панель покрытия с безрулонной кровлей; 5 – опорный элемент; 6 - однослойная легкобетонная панель покрытия; 7 – кровельный ковер; 8 – трехслойная панель покрытия; 9 – цементно-растворная стяжка; 10 – слой керамзита для устройства уклона; 11 – пароизоляция из рулонного материала на мастике

Покрытия в каркасно-панельных зданиях могут устраиваться чердачными с холодным, теплым или комбинированным чердаком, но чаще их выполняют бесчердачными совмещенной или раздельной конструкции (рис. 4.24.). Несущие элементы бесчердачных покрытий – сборные железобетонные плиты – в крупнопанельных домах опирают на продольные или поперечные несущие стены, а в каркасно-панельных домах – на поперечные или продольные балки каркасов. При чердачном варианте наружные чердачные стены в каркасно-панельных домах выполняют самонесущими или ненесущими из фризовых панелей, крепящихся к элементам каркаса, а несущие элементы чердачных перекрытий и покрытий (плиты или панели) опирают на балки каркасов.
