4.4. Особенности конструктивных решений каркасно-панельных зданий с неполными и безбалочными каркасами

В каркасно-панельных зданиях с неполным поперечным каркасом балки крайних пролетов одним концом опирают на колонны внутренних рядов, а вторым концом – на усиленные в зонах опирания балок наружные продольные несущие панельные стены (рис. 4.1.г.) и на эти балки укладывают несущие элементы перекрытий из плит-настилов или плит-панелей.

В случае неполного продольного каркаса балки опирают на колонны внутренних рядов, а элементы перекрытий в виде плит-настилов или плит-панелей с внутренней стороны опирают на продольные балки и с другой стороны – на наружные продольные несущие панельные стены. При неполных каркасах под колонны устраивают столбчатые фундаменты, а под наружные несущие стены устраивают или сборные ленточные фундаменты, или свайные ростверковые, или сплошные фундаменты: общие или раздельные под колонны и стены.

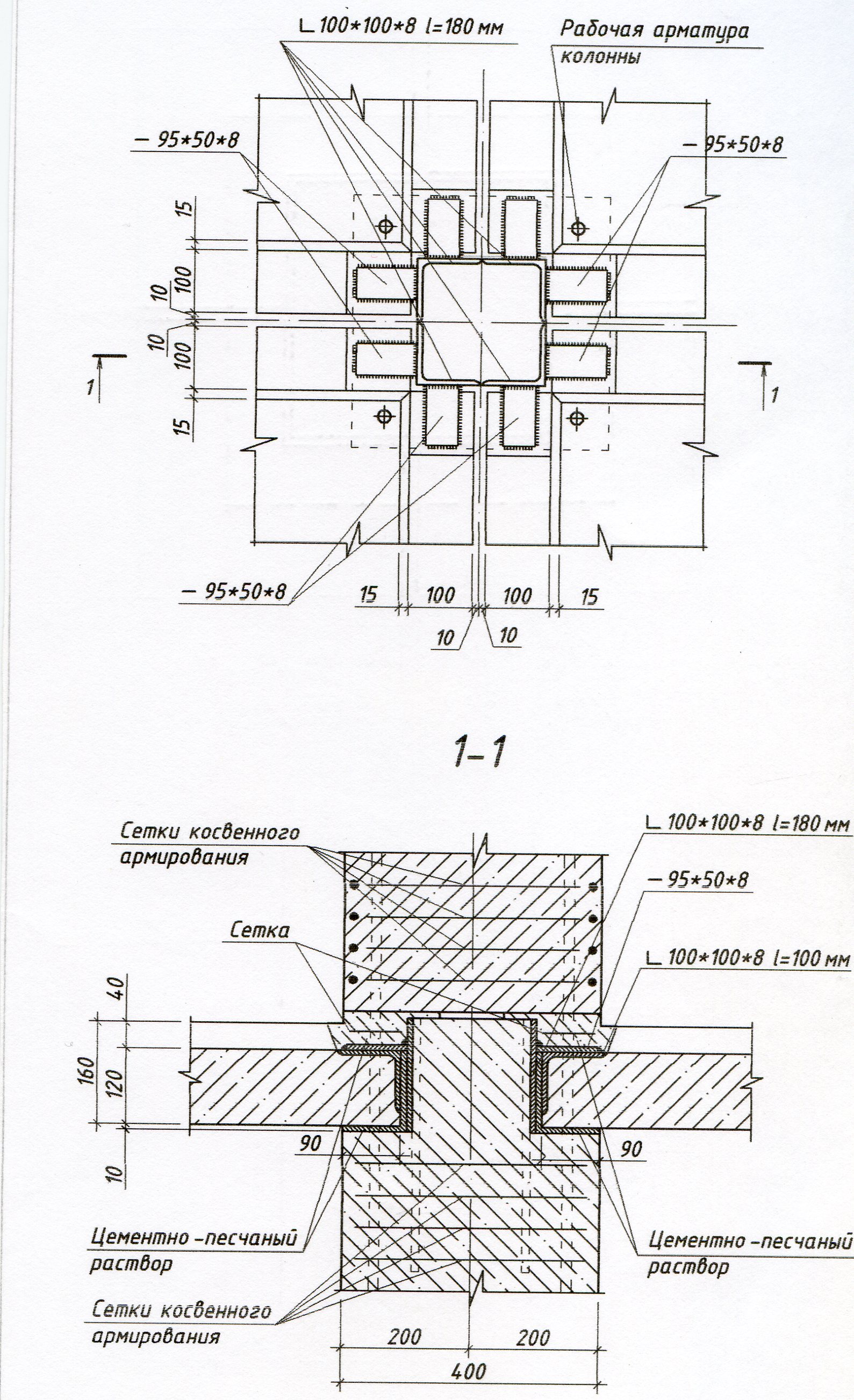

Рис. 4.15. Вариант узла опирания плит-панелей перекрытий на консоли-воротнички колонн неполного безбалочного каркаса

При полном безбалочном каркасе (рис. 4.1.д.) элементы перекрытий в виде плит-панелей опирают усиленными углами или на торцы колонн, в результате чего образуется платформенный стык между смежными по высоте элементами колонн (рис. 4.4.А.), или на поэтажные консоли (рис. 4.15.), устраиваемые по периметру колонн в виде консолей-воротников (вариант скрытого стыка между плитами-панелями и колоннами и возможного контактного стыка между смежными элементами колонн), или на вырезы в верхних опорных торцах элементов колонн, образуя комбинированный стык между поэтажными элементами колонн (рис. 4.16.).

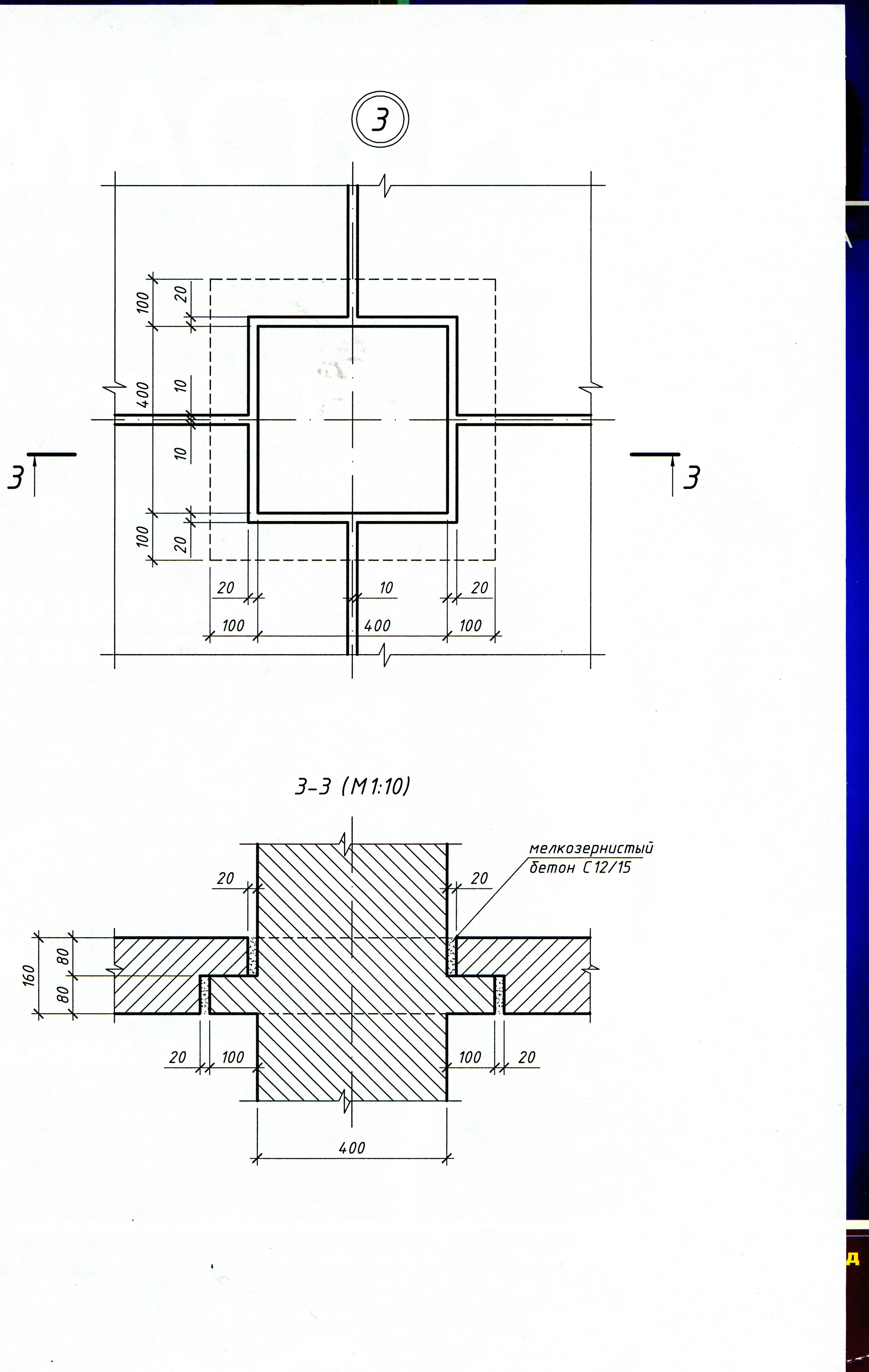

Рис. 4.16. Вариант узла опирания плит-панелей перекрытий на вырезы в верхних опорных торцах элементов колонн

При неполном безбалочном каркасе (рис. 4.1.е.) элементы перекрытий в виде плит-панелей опирают внутри здания на колонны так же, как и при полном безбалочном каркасе, а в крайних пролетах – на наружные продольные несущие панельные стены. Внутри зданий с безбалочными каркасами плиты-панели перекрытий кроме колонн тоже опирают на стены-диафрагмы в местах их расположения.

На рис. 4.17.А., 4.17.Б., 4.17.В., 4.17.Г. и 4.17.Д. приведены варианты планов первого и типового этажей, фундаментов, перекрытий и кровли 9-ти этажного каркасно-панельного жилого дома с неполным безбалочным каркасом.

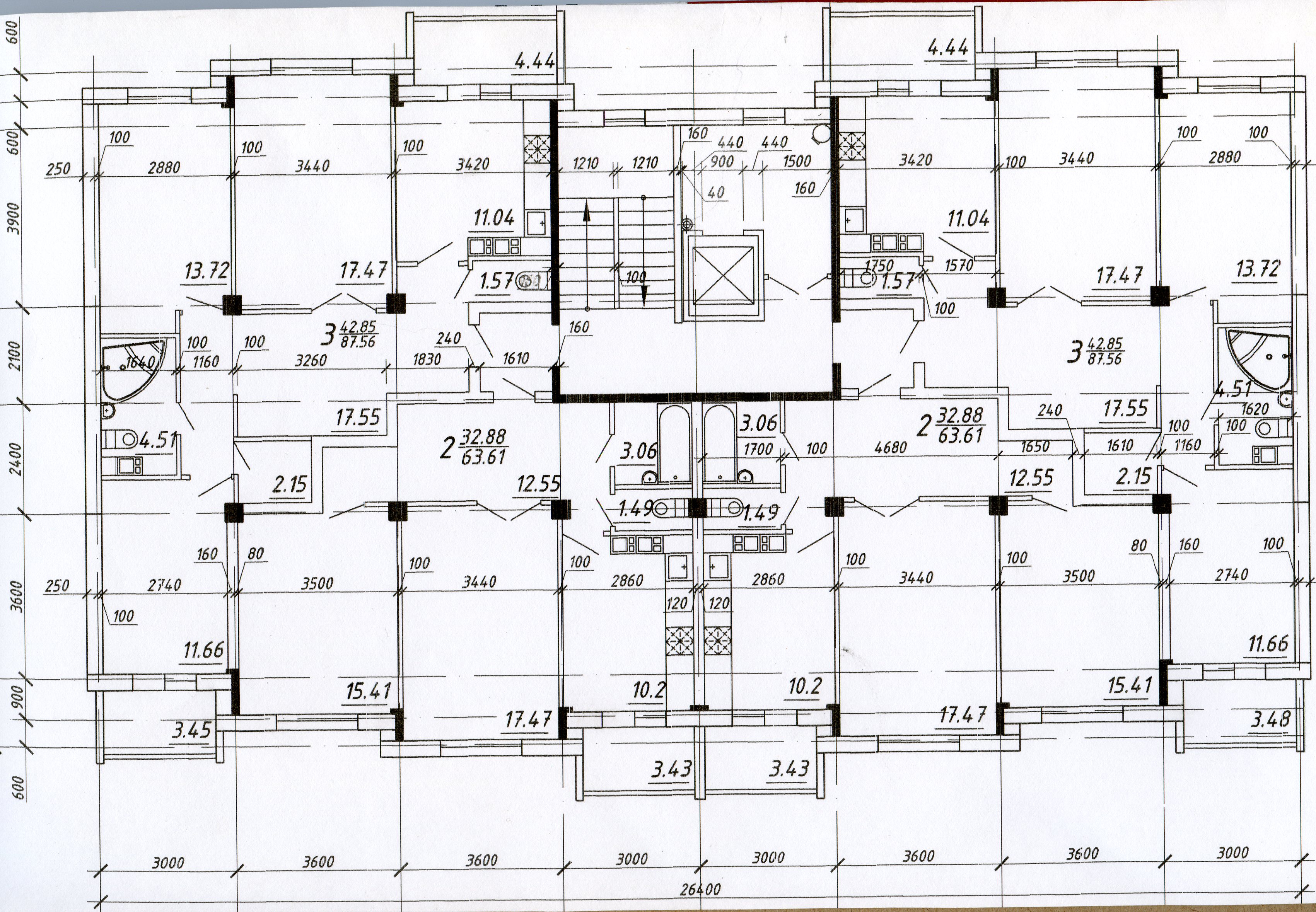

Рис. 4.17.А. План первого этажа 9 – ти этажного жилого дома

с неполным безбалочным каркасом

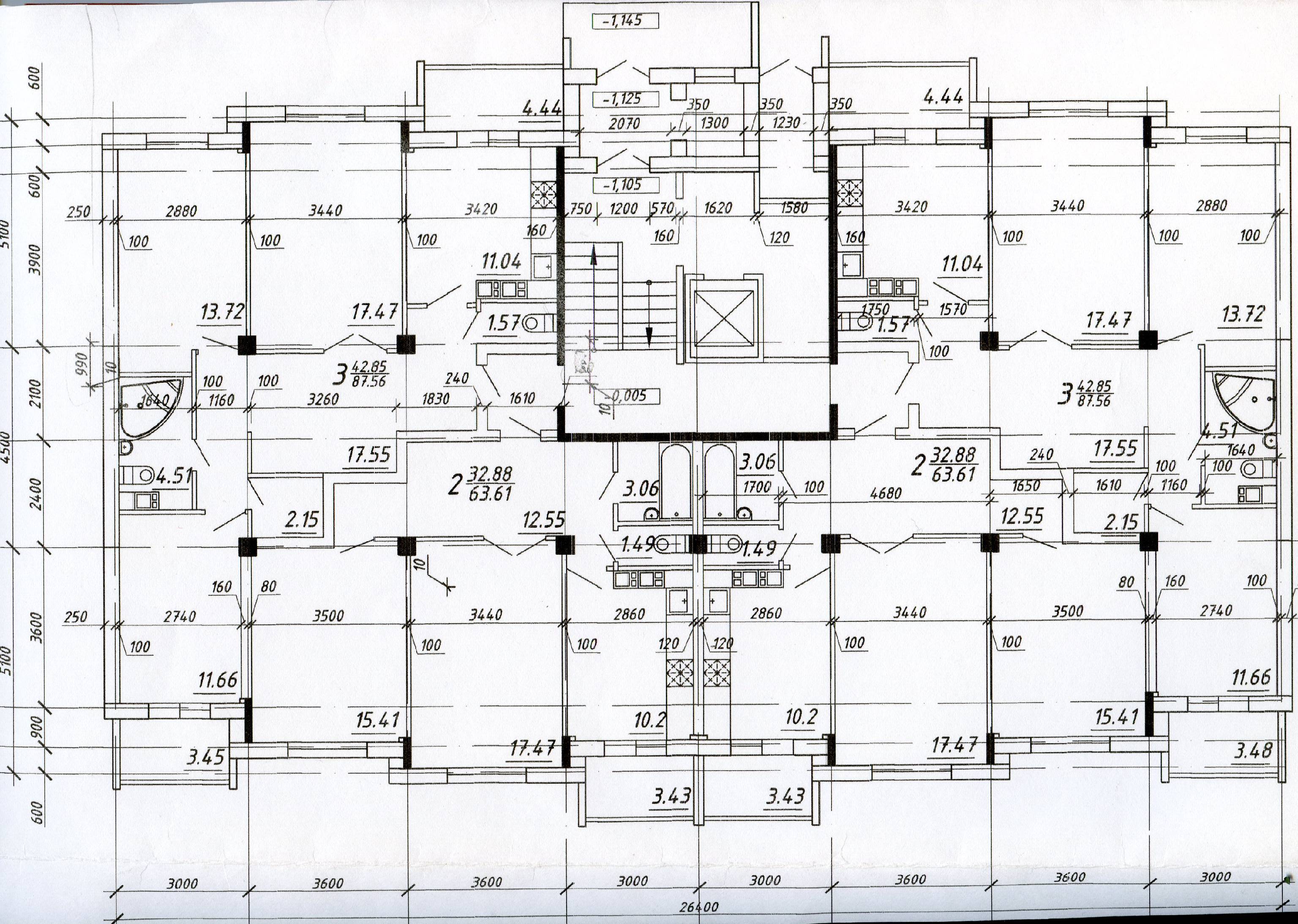

Рис. 4.17.Б. План типового этажа 9 – ти этажного жилого дома с неполным безбалочным каркасом

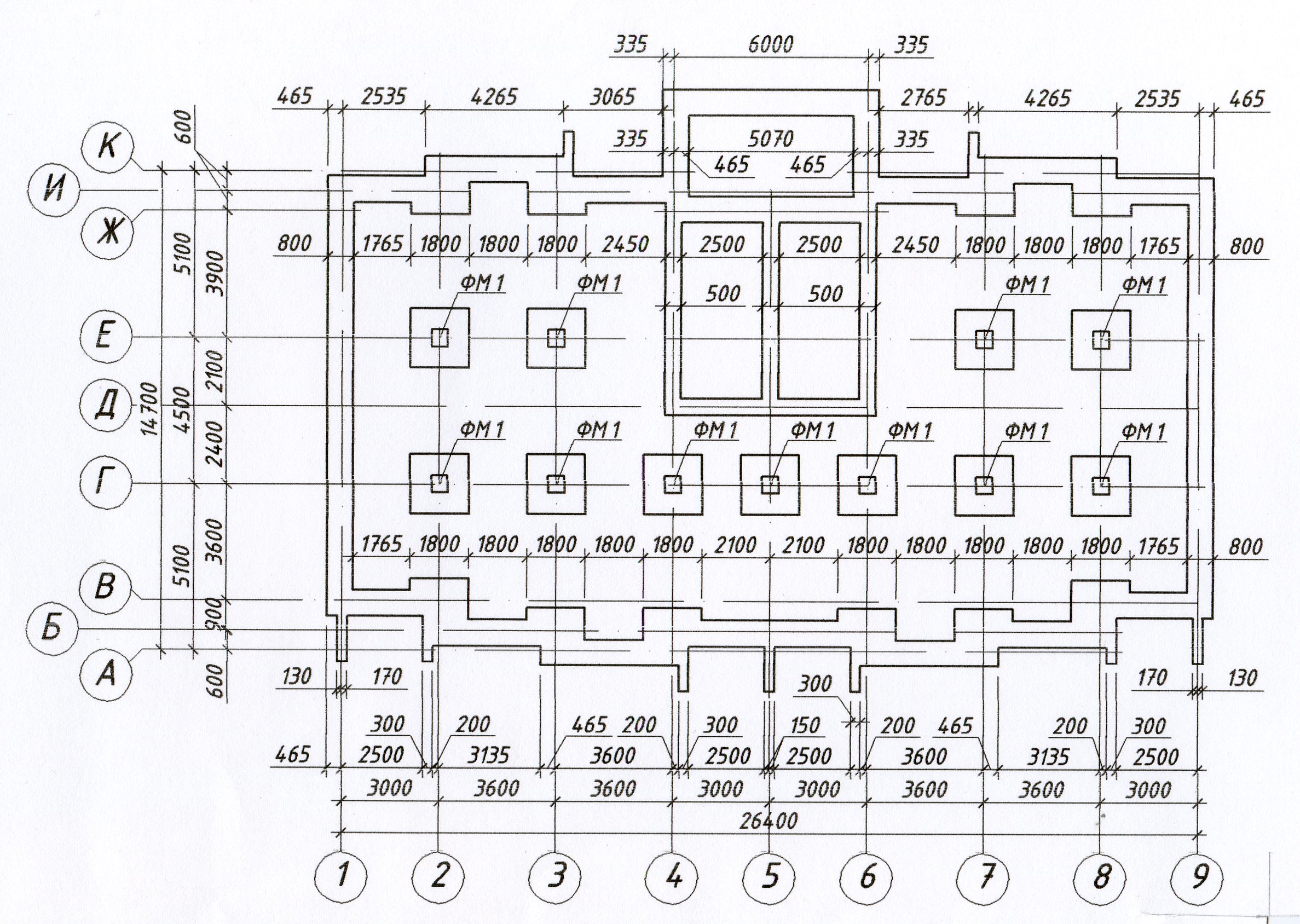

Рис. 4.17.В. План фундаментов 9 – ти этажного жилого дома с неполным безбалочным каркасом

Рис. 4.17.Г. План перекрытий 9 – ти этажного жилого дома с неполным безбалочным каркасом

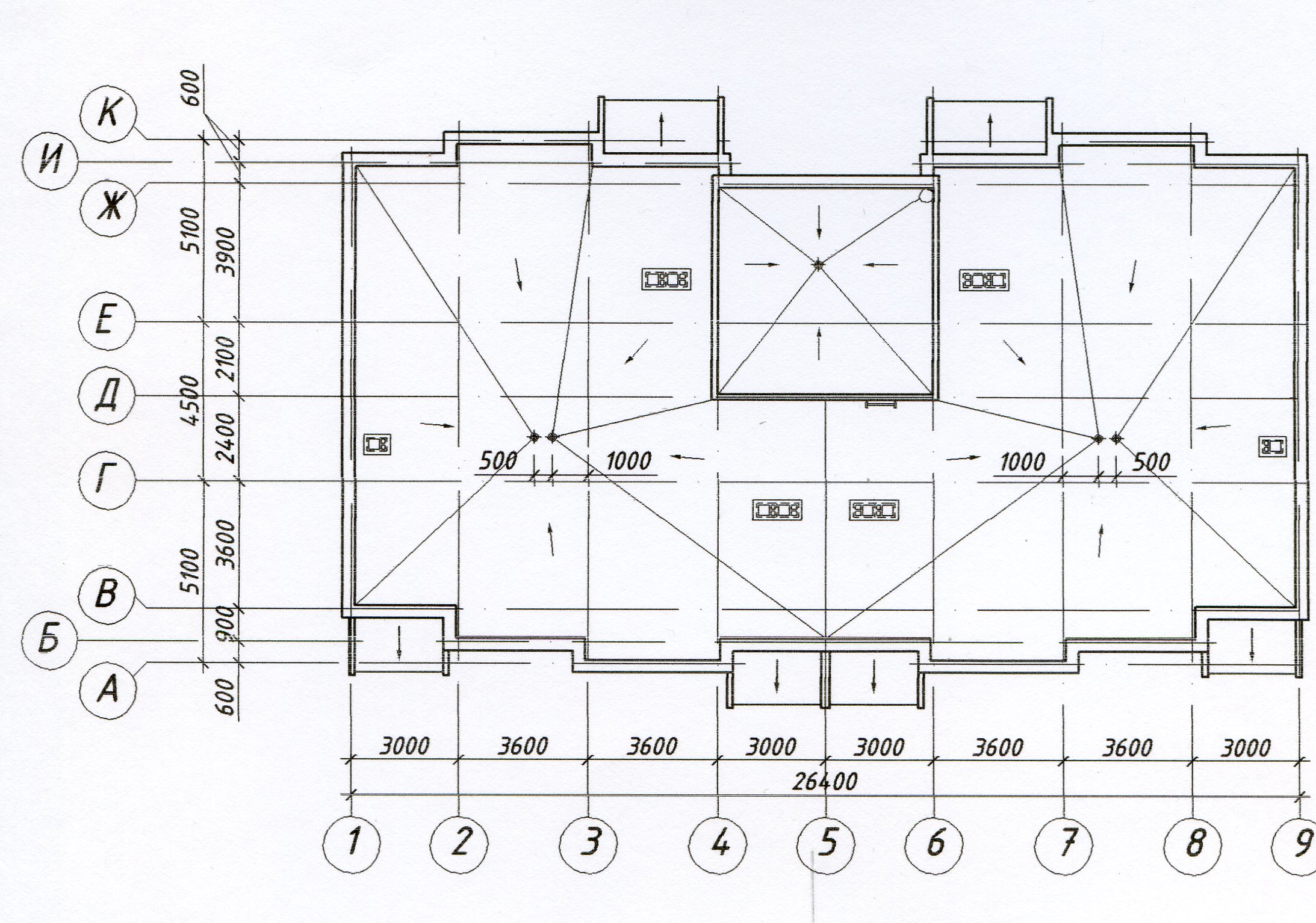

Рис. 4.17.Д. План кровли 9 –ти этажного жилого дома с неполным безбалочным каркасом
