Е) Фундаменты каркасно-панельных зданий

Конструктивные решения применяемых в каркасно-панельных зданиях фундаментов зависят от физико-механических характеристик грунтов основания площадки строительства и величины передаваемых на основание нагрузок. Фундаменты под колонны могут быть сборными железобетонными стаканного типа, свайными в виде куста свай под колонну с монолитными плитами-ростверками или сплошными в виде монолитной плиты. Под наружные самонесущие стены устраивают ленточные сборные или свайные ростверковые фундаменты.

Фундаменты под парные колонны в зонах температурно-усадочных швов устраивают общими, а в зонах устройства осадочных швов при неоднородных грунтах оснований и антисейсмических швов – раздельными под каждую колонну.

4.3.Наружные стены каркасно-панельных зданий с полным каркасом

Наружные панельные стены зданий с полными каркасами могут быть самонесущими и ненесущими (навесными). Самонесущие панельные стены допускается применять в каркасных зданиях небольшой этажности (высотой до 5-ти этажей) и их опирают на фундаменты, а ненесущие панельные стены могут применяться в зданиях любой этажности и их поэтажно опирают на элементы каркаса. Наружные стеновые панели для полнокаркасных зданий изготавливают однослойными из легкого или ячеистого бетона и их толщину устанавливают от 250 до 400 мм с градацией в 50 мм в зависимости от климатических условий района строительства, температурного режима помещений здания и материала панелей.

Панельные стены в каркасных зданиях могут иметь различные разрезки, но чаще применяют ленточную, при которой панели имеют длину, равную шагу колонн каркаса, и высоту, составляющую часть высоты этажа. Между оконными проемами и между ленточными стеновыми панелями в самонесущих стенах устанавливают простеночные панели-вставки, а при ленточном остеклении, применяемом в ненесущих стенах, простеночные панели-вставки отсутствуют. На рис. 4.10. в качестве примера приведен один из серийных вариантов номенклатуры панелей наружных самонесущих стен, а на рис. 4.11.А. показан вариант схемы раскладки самонесущих стеновых панелей по фасаду и на рис. 4.11.Б. – конструктивные узлы примыкания наружных самонесущих стен к колоннам каркаса.

Наружные панельные стены в жилых полнокаркасных крупнопанельных домах также можно устраивать самонесущими или ненесущими с разрезкой по высоте на этаж и по длине на шаг или 1/2 шага колонн. При этом панели могут быть однослойными или многослойными и иметь толщину, как и стеновые панели бескаркасных крупнопанельных зданий, определяемую расчетом на теплозащиту.

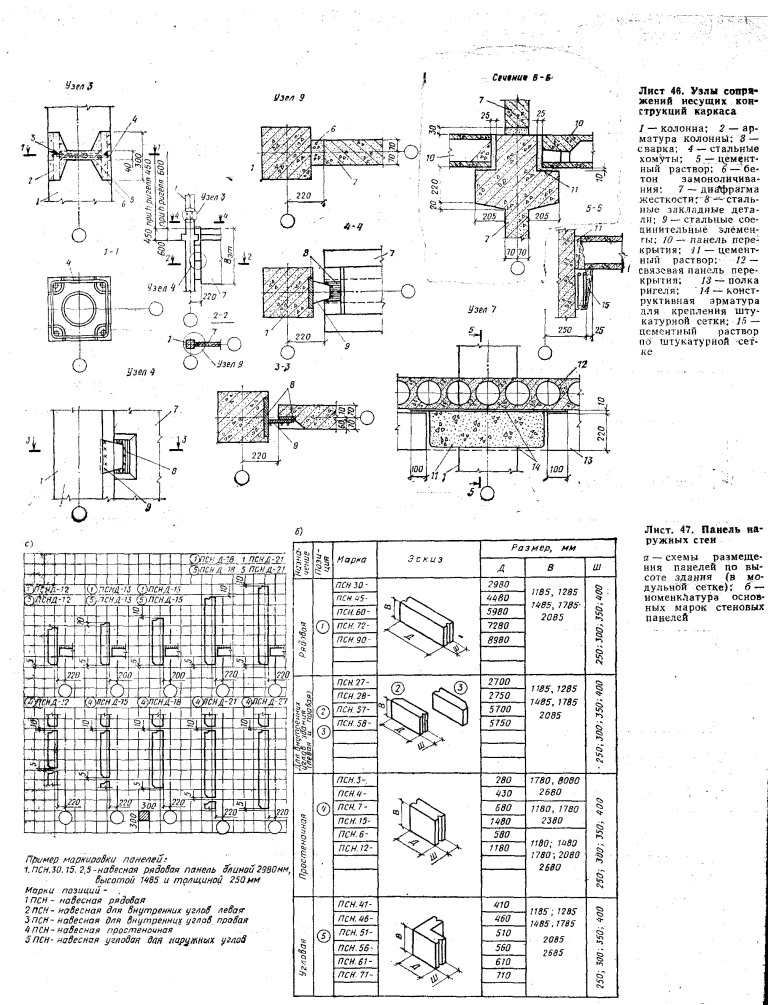

Рис. 4.10. Вариант номенклатуры элементов самонесущих панельных стен каркасно-панельных зданий

Рис. 4.11.А. Схемы разрезки и компоновки панелей наружных самонесущих стен

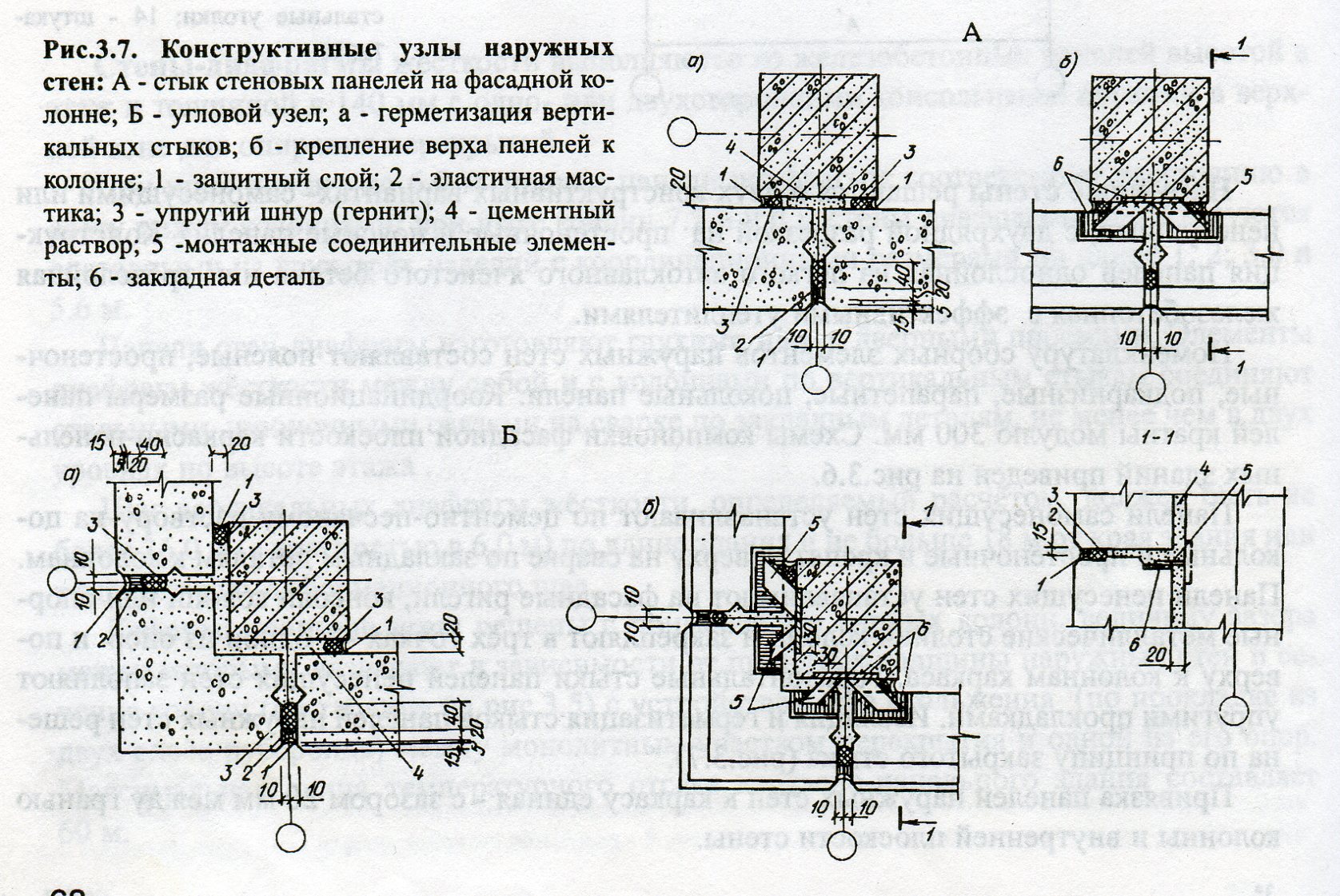

Рис. 4.11.Б. Конструктивные узлы примыкания панелей наружных самонесущих стен к колоннам каркаса:

А – стык стеновых панелей с фасадной колонне; Б – угловой стык панелей и колонны; а – герметизация вертикальных стыков; б – крепление верха панелей колоннам; 1 – защитное покрытие; 2 – эластичная мастика; 3 – упругий шнур (гернит); 4 – цементный раствор; 5 – монтажные соединительные элементы; 6 – закладные детали

Нижние панели самонесущих стен по слою цементного раствора опирают на цокольные панели, которые в свою очередь устанавливают на элементы фундамента, а выше расположенные стеновые панели – на простеночные панели-вставки и по верху соединяют сваркой закладные детали панелей и колонн (рис. 4.11.Б., 4.12. и 4.13.).

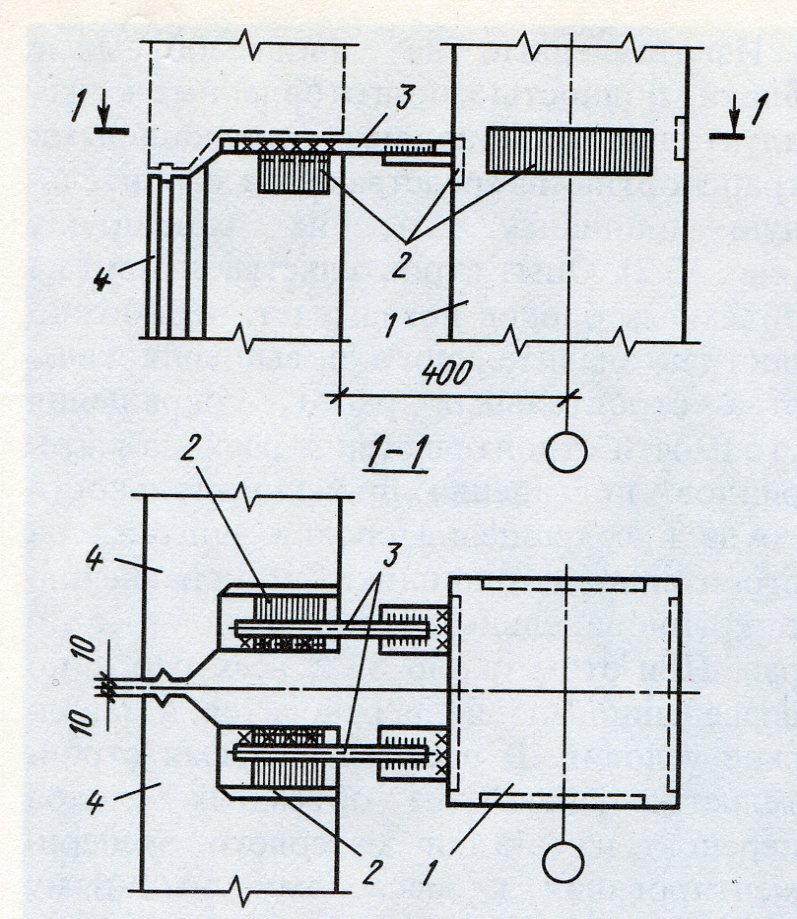

Рис. 4.12. Вариант узла крепления наружных стеновых панелей к колоннам каркаса:

1 – колонна; 2 – закладные детали; 3 – соединительные элементы; 4 – стеновая панель

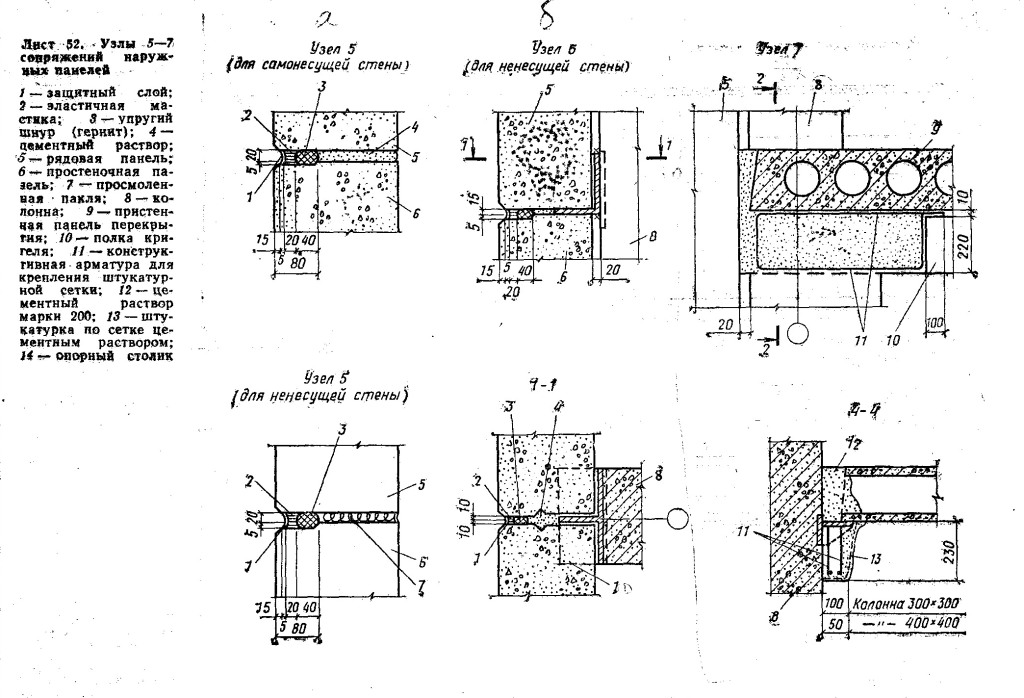

Рис. 4.13. Варианты узлов сопряжения наружных стеновых панелей каркасно-панельных зданий:

1 – защитное покрытие; 2 – эластичная мастика; 3 – упругий шнур (гернит); 4 – цементный раствор; 5 – рядовая (ленточная) панель; 6 – простеночная панель; 7 – упругая прокладка (просмоленная пакля); 8 – колонна

Панели ненесущих стен первого этажа, как правило, опирают на цокольные панели, а панели стен вышележащих этажей – или на фасадные балки каркаса, или на консоли колонн, или на опорные столики, прикрепляемые к закладным деталям колонн, и их крепят закладными деталями к опорам и колоннам (рис. 4.14.А. и 4.14.Б.). Горизонтальные стыки между ненесущими панелями уплотняют упругими прокладками (например, гернит, пароизол или просмоленная пакля), а изоляция вертикальных и горизонтальных стыков панельных стен от водо- и воздухопроницания выполняется по варианту закрытого стыка (рис. 4.13.).

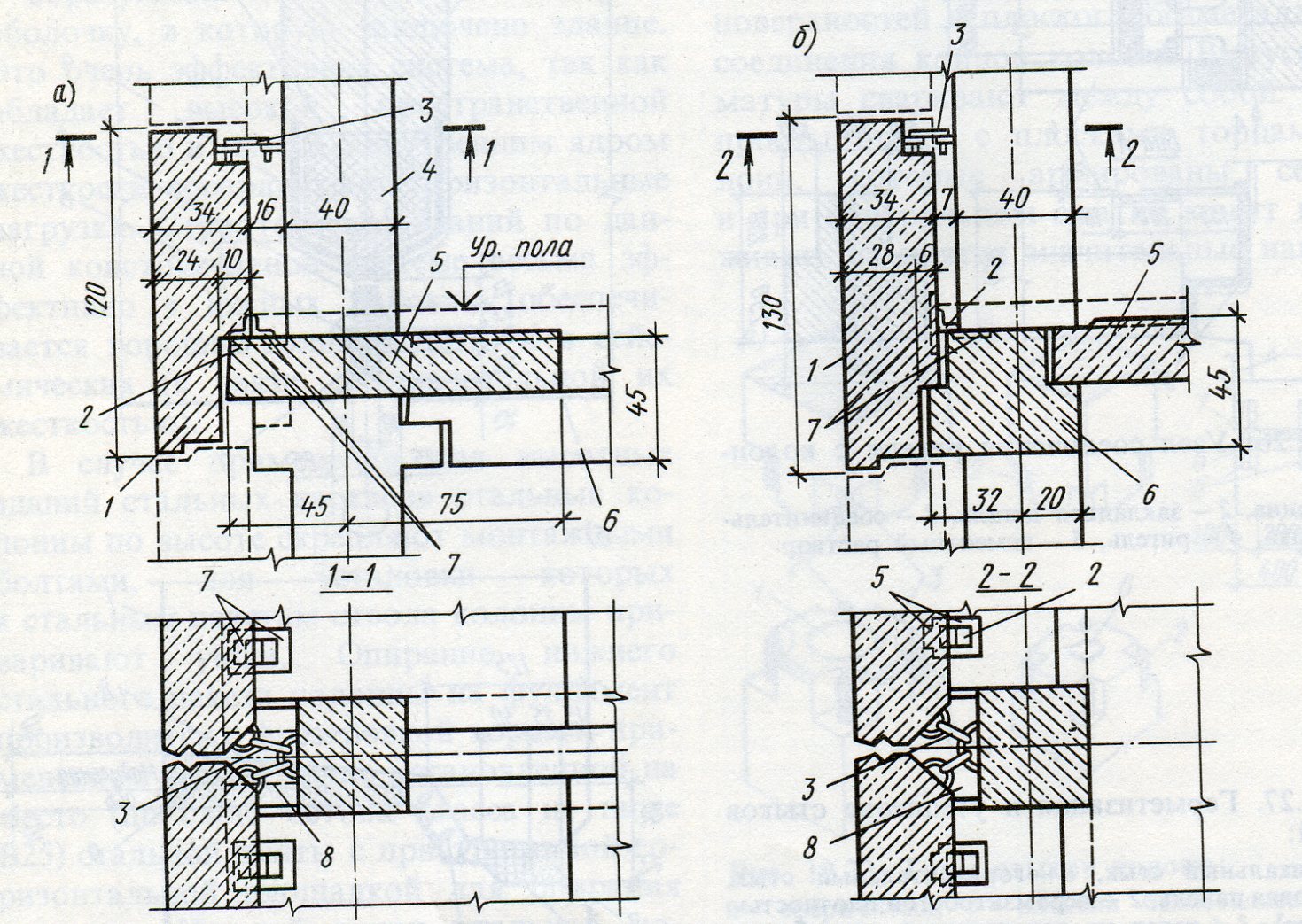

Рис. 4.14.А. Варианты опирания наружных ненесущих стеновых панелей каркасно-панельных зданий:

а – при поперечном каркасе; б – при продольном каркасе; 1 – легкобетонная стеновая панель; 2 – монтажные уголки; 3 – стальная скоба; 4 – колонна; 5 – панель перекрытия; 6 – балка; 7 – закладные детали; 8 – легкий бетон

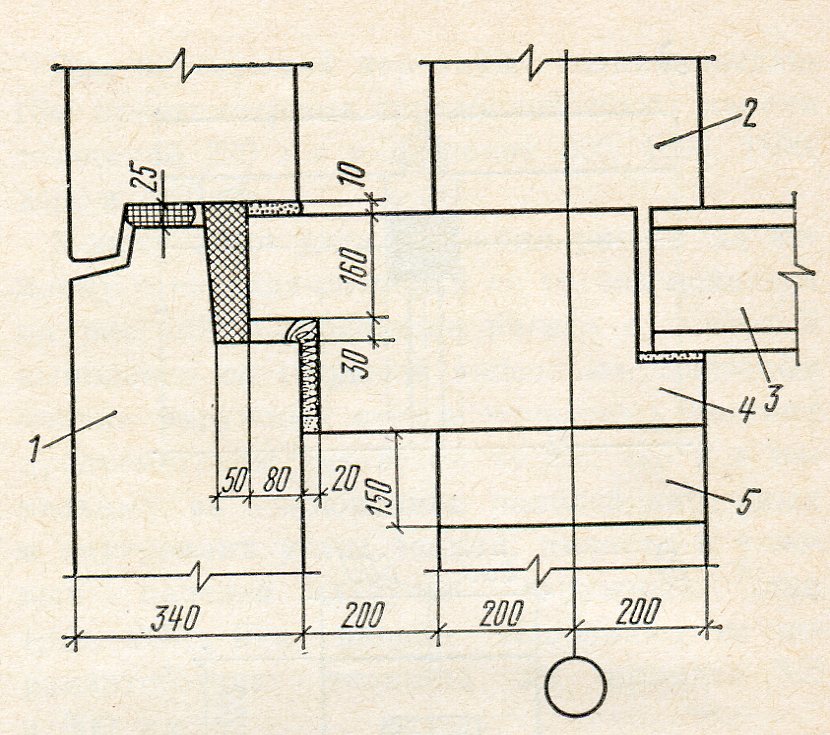

Рис. 4.14.Б. Вариант узла опирания панели наружной ненесущей стены на наружную Z-образную балку (продольный каркас):

1 – панель наружной ненесущей стены; 2 – колонна; 3 – многопустотная плита-настил перекрытия; 4 – наружная Z-образная балка
