Б) Балки несущего остова каркасно-панельных зданий

Горизонтальными несущими элементами в каркасах каркасно-панельных зданий, на которые укладывают несущие элементы перекрытий, являются опирающиеся на торцы или на обычные или скрытые консоли колонн железобетонные балки прямоугольного сечения (одиночные или парные) или таврового сечения с одной или двумя полками в нижней части. Для опирания ненесущих навесных стеновых панелей в каркасах используют поэтажные фасадные балки, в том числе и Z-образного сечения. При этом одиночные балки прямоугольного сечения опирают или на торцы (платформенный стык) или консоли колонн, парные – на консоли колонн, а балки таврового сечения опирают на консоли (вариант скрытого стыка). Элементы перекрытий – плиты-настилы или плиты-панели - опирают по верху прямоугольных балок, а при тавровых или Z-образных балках их опирают на нижние полки балок, что позволяет уменьшить высоту этажа (рис. 4.5. и 4.14.Б.).

Размеры поперечных сечений балок зависят от величины перекрываемого пролета и величины воспринимаемых нагрузок. Так, например, унифицированные балки таврового сечения имеют высоту 450 или 600 мм , а ширину в нижней части – от 400 до 600 мм в зависимости от вида примыкающего перекрытия.

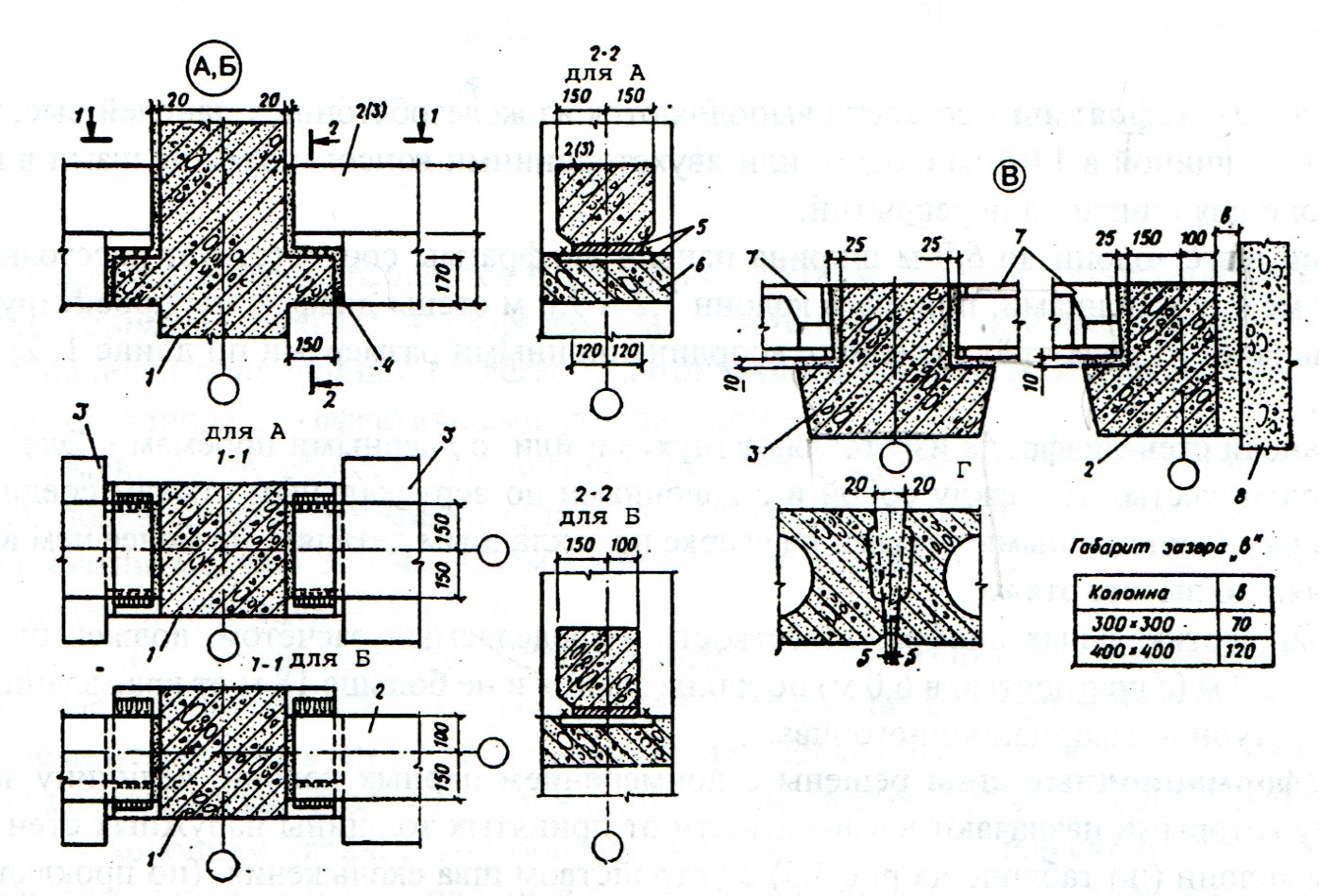

Рис. 4.5. Варианты узлов сопряжения несущих конструкций:

А и Б – опирание балок на средние (А) и фасадные (Б) колонны каркаса; В – опирание плит-настилов перекрытий на балки таврового сечения; Г – шпоночный шов между плитами-настилами перекрытий; 1 – колонна; 2 – однополочная балка; 3 – рядовая двухполочная балка; 4 – цементный раствор; 5 – закладные детали; 6 – консоль колонны; 7 – плита –настил перекрытия; 8 – наружная стеновая панель

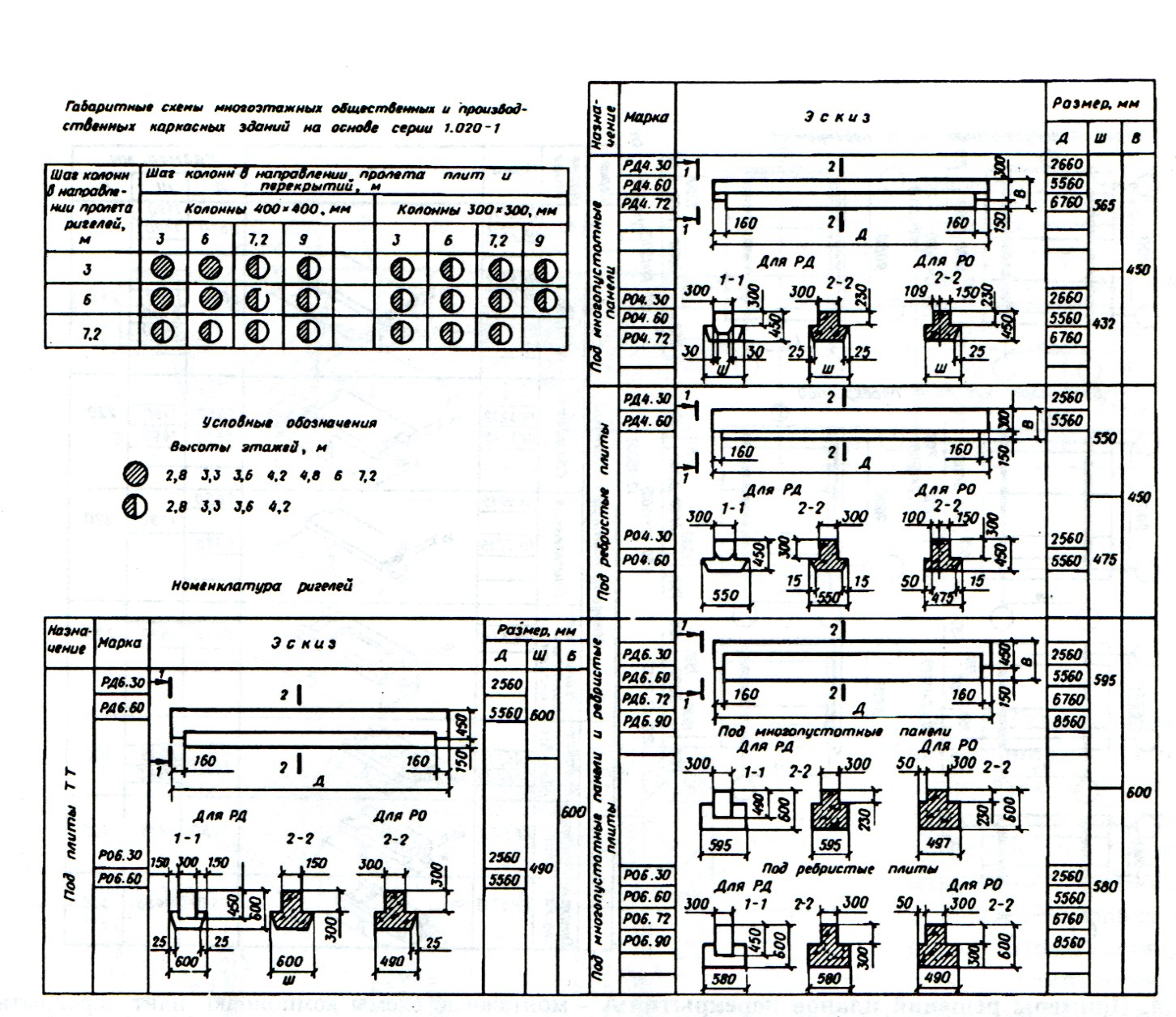

Рис. 4.6. Номенклатура сборных железобетонных балок одного из серийных вариантов каркаса каркасно-панельных зданий

На рис. 4.6. в качестве примера приведена номенклатура железобетонных сборных балок одного из серийных вариантов сборного каркаса каркасно-панельных зданий.

В) Перекрытия каркасно-панельных зданий

Перекрытия в каркасно-панельных зданиях с балочными каркасами выполняют из многопустотных или ребристых плит-настилов, при этом плитами-настилами перекрывают пролеты до 9 м. Номинальная ширина многопустотных плит-настилов или 1200, или 1500 или 1800 мм, а высота 220 или 300 мм. Ребристые плиты-настилы имеют номинальную ширину 1500 мм и высоту – 220 или 300 мм и их применяют или совместно с многопустотными настилами и укладывают в местах прохода инженерных коммуникаций, так как между ребрами плит-настилов можно устраивать отверстия для пропуска инженерных коммуникаций, или же перекрытия выполняют только из этих плит-настилов.

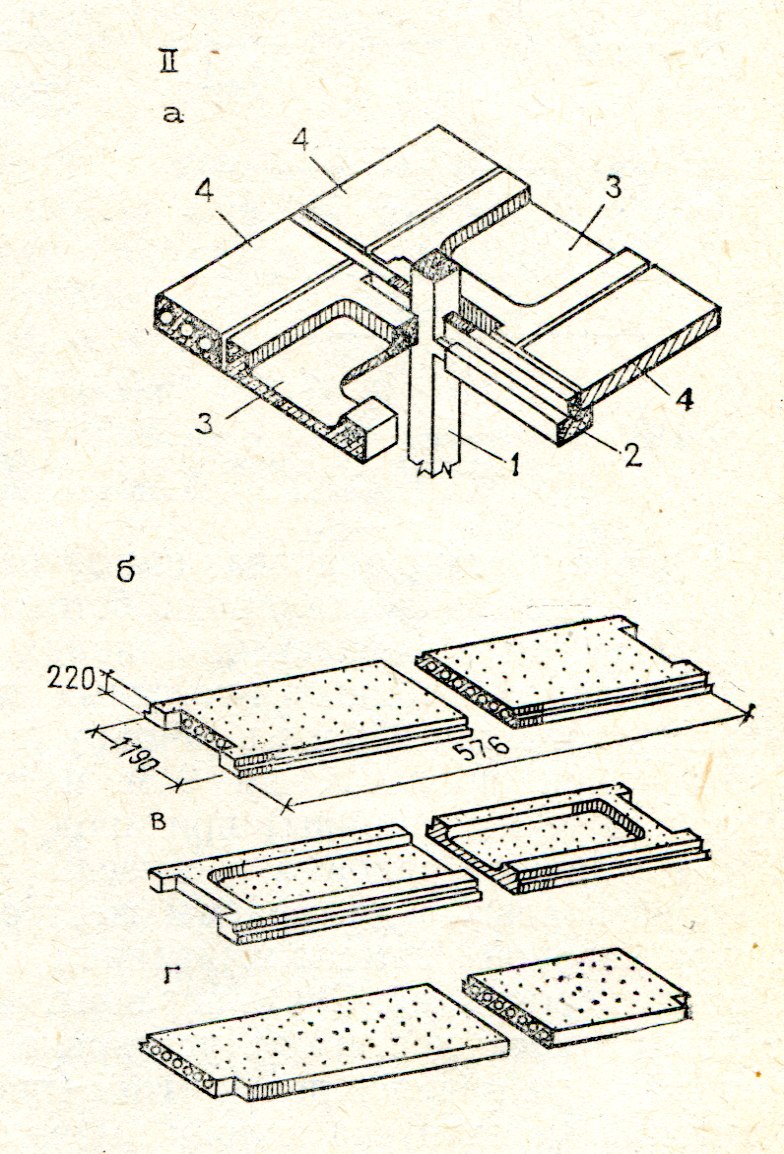

Рис. 4.7. Вариант совместного применения многопустотных и ребристых плит (а) и виды плит-настилов перекрытий каркасно-панельных зданий (б)

Кроме многопустотных и ребристых плит-настилов для устройства перекрытий могут применяться плиты типа 2Т шириной 3000 мм и высотой 600 мм. Плиты-настилы и плиты типа 2Т в перекрытиях опирают на балки каркасов, при этом на прямоугольные балки их укладывают по верху, а на балки таврового сечения – на нижние полки (рис. 4.5. и 4.7.).

Кроме плит-настилов в качестве несущих элементов перекрытий в зданиях с балочными каркасами могут применяться плиты-панели размером на перекрываемую ячейку (рис. 3.21.) и опирающиеся на балки каркаса, а в безбалочных каркасах - только плиты-панели размером на перекрываемую ячейку (рис. 4.4.А.) и опирающиеся своими усиленными углами непосредственно на торцы колонн каркаса (платформенный стык).

Перекрытия каркасно-панельных зданий, состоящие из балок каркасов, соединенных с колоннами сваркой, и плит-настилов или плит-панелей, соединенных сваркой с балками или колоннами, а также с замоноличенными бетоном шпоночными швами между стыкуемыми элементами образуют поэтажные горизонтальные диафрагмы жесткости.
