3.8. Обеспечение водо- и воздухонепроницаемости и теплоизоляционных свойств наружных панельных стен
Обеспечение изоляционных свойств наружных панельных стен достигается выбором материалов панелей, их фасадных защитно-отделочных слоев и соответствующей конструкцией стыков по водо- и воздухонепроницаемости и теплозащите, поскольку стыки в крупнопанельных стенах являются наиболее уязвивыми для этих воздействий. Кроме этого стыки панельных стен должны исключать выпадение конденсата на их внутренней поверхности.
Теплоизоляционная способность панельных стен и их стыковых соединений обеспечивается соответствующим выбором стеновых материалов и дополнительным уплотнением всех вертикальных и горизонтальных стыков наружных стен, а также мест примыкания к ним балконов, лоджий, карнизов, парапетов и цокалей термовкладышами из материалов малой теплопроводности с последующим обетонированием этих мест.
В связи с тем, что в выступающих угловых стыках наружных стен имеют место наибольшие тепловые потери, необходимо дополнительное утепление этих мест. Для этого в угловые стыки или укладывают термовкладыши, или в углах устраивают скосы, или в углы подают дополнительное тепло от замоноличенного или открыто установленного стояка отопления (рис. 3.14.).

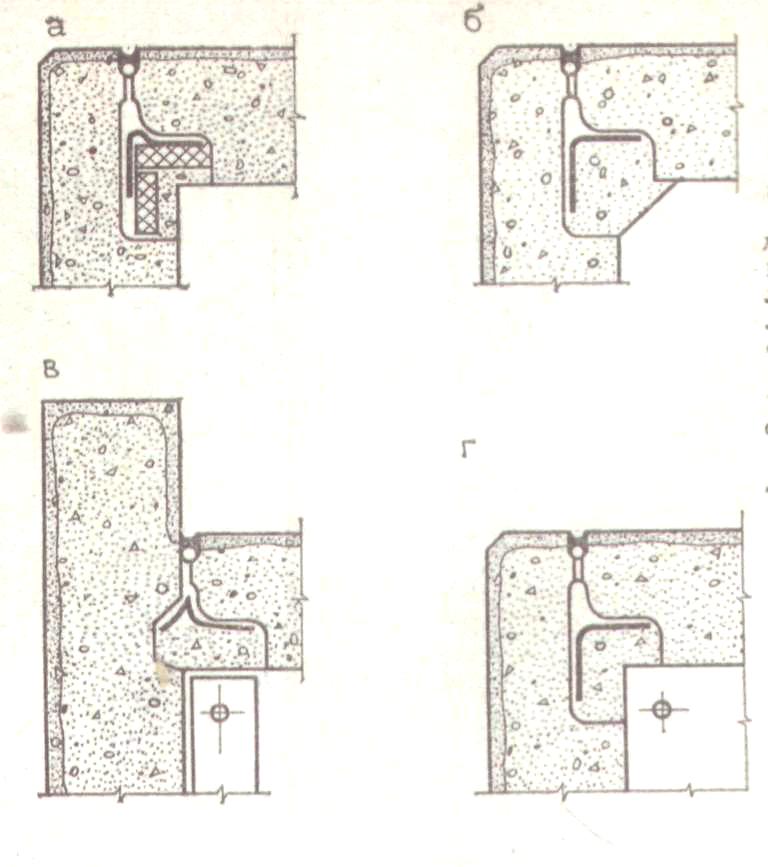

Рис. 3.14. Варианты теплоизоляции угловых стыков наружных панельных стен:
а – вкладышами из теплоизоляционных материалов; б – устройством утепляющих скосов; в – замоноличенным стояком отопления; г – то же, но с открыто стоящим стояком
Защита стыков панельных стен от водо- и воздухопроницания устраивается в зависимости от климатических условий района строительства и конструктивного решения панелей и может быть в виде закрытого, дренированного, открытого или комбинированного стыков.
При устройстве закрытого стыка выполняется герметизация устья стыка синтетическими мастиками, которые наносят по уплотняющей шнуровой прокладке из гернита или пороизола, уложенного в устье стыка на клею. Герметизирующие мастики имеют хорошую адгезию к бетону и большую растяжимость (удлинение без разрыва на 100% и более, что позволяет компенсировать температурно-влажностные деформации панелей без раскрытия стыков). Мастики сохраняют свои свойства при температурах до -40 градусов по Цельсия, но их долговечность не превышает 20 – 30 лет, что значительно ниже долговечности конструкций зданий. Вследствие этого при конструировании стыков необходимо предусматривать возможность их ремонта, т.е. замены герметиков и их защиты от прямых солнечных лучей. Герметики размещают в глубине устья и покрывают полимерцементными составами или светоотражающей покраской, а в устье стыка для исключения его плотного смыкания от температурно-влажностных и силовых деформаций устраивают компенсаторы зазора в виде бетонных приливов (рис. 3.15.а.).

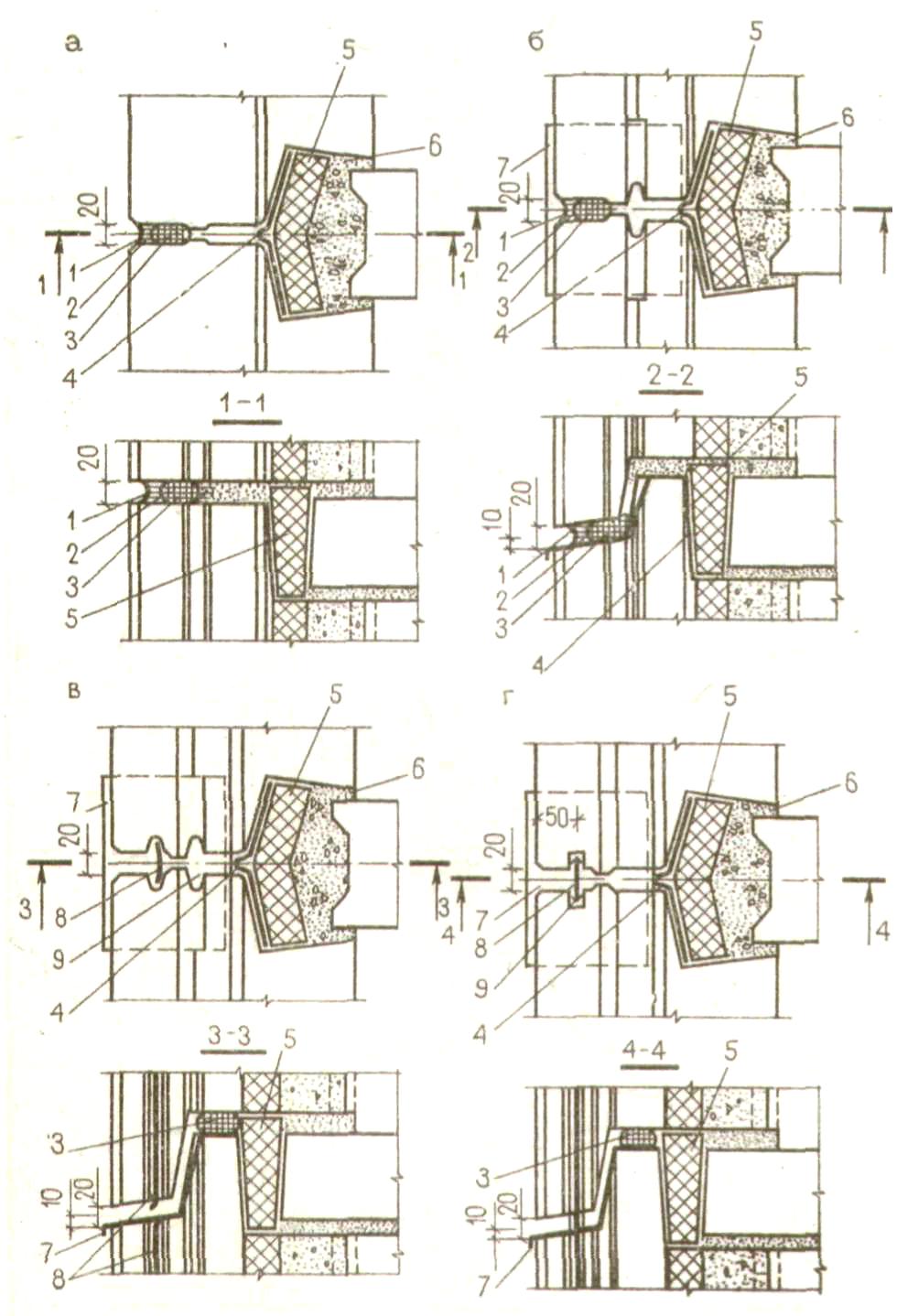

Рис. 3.15. Варианты стыков панельных стен по защите от водо- и воздухопроницания:
а – закрытый; б – дренированный; в, г – варианты открытого стыка; 1 – защитное покрытие; 2 – герметизирующая мастика; 3 – упругая прокладка; 4 – наклеенная лента из гидроизоляционного материала; 5 – термовкладыш; 6 – бетон замоноличивания; 7 – водоотводящий фартук; 8 – водоотбойный экран; 9 – декомпрессионная полость
Для повышения воздухо- и водонепроницаемости стык с внутренней стороны обклеивают водо- и воздухонепроницаемой лентой из биостойкого рубероида или морозостойкой резины, а для обеспечения требуемой теплозащиты во внутреннюю полость стыка укладывают термовкладыш и в качестве бетона замоноличивания используют легкий бетон.
Дренированный стык отличается от закрытого наличием в нем дополнительного устройства, позволяющего поэтажно отводить наружу воду, проникшую в стык через наружное уплотнение. Это водоотводящее устройство включает декомпрессионную полость в вертикальном стыке и водоотводящие фартуки и небольшие отверстия в уплотняющих герметиках в местах пересечения вертикальных и горизонтальных стыков. Декомпрессионная полость - это местное уширение зазора стыка за компенсаторами зазора в виде вертикального цилиндрического канала, а водоотводящий фартук укладывают в горизонтальный стык под декомпрессионной полостью и выводят наружу за уплотнение стыка. Водоотводящие фартуки выполняют или из алюминиевых сплавов, или из фольгоизола, или из кислото- и морозостойкой резины (рис. 3.15.б.). В горизонтальном стыке дополнительным водозащитным устройством служит его профиль с противодождевым гребнем.
В открытом стыке устраивают открытое устье, в которое может попадать вода, но для ограничения ее попадания в глубину стеновой конструкции применяют следующие конструктивные устройства. В горизонтальных стыках предусматривают противодождевые гребни высотой до 120 мм с уложенными на них упругими прокладками, а в местах пересечения горизонтальных стыков с вертикальными укладывают водоотводящие фартуки (рис. 3.15.в.,г.). В вертикальных стыках в специальные вертикальные цилиндрические полости укладывают водоотбойные экраны или из алюминиевой фольги или неопреновой или резиновой ленты, а за водоотбойными экранами размещают декомпрессионную полость для отвода проникшей в стык воды.
Комбинированный стык включает элементы защиты от водопроницания дренированного и открытого стыков, т.е. устье стыка уплотняют упругой прокладкой с герметизирующей мастикой и светозащитным покрытием. Такой стык применяют для стен нижних этажей, а в стенах вышележащих этажей устраивают открытые стыки.
Закрытые и дренированные стыки можно применять для всех видов железобетонных, кирпичных и каменных панелей при любых климатических условиях, а открытые стыки из-за повышенных теплопотерь, обусловленных открытым устьем, можно применять в теплом и умеренном климате для стен из легкобетонных однослойных и железобетонных трехслойных панелей.
