29.5. Вводы и выводы коммуникаций
Вводы и выводы (выпуски) коммуникационных сетей в жилых домах устраивают через отверстия (футляры) в фундаментах и под фундаментами (рис. 29.9). При этом отверстия в сборных фундаментах получают путём раздвижки блоков, в цокольных панелях устраивают отверстия при их изготовлении. В монолитных и каменных стенках фундаментов отверстия устраивают в процессе их кладки. Чтобы предотвратить повреждение труб при осадке зданий над ними (трубами) оставляют зазоры во вводных (выводных) отверстиях, которые затем заполняют водонепроницаемым податливым материалом (например, мятой глиной).

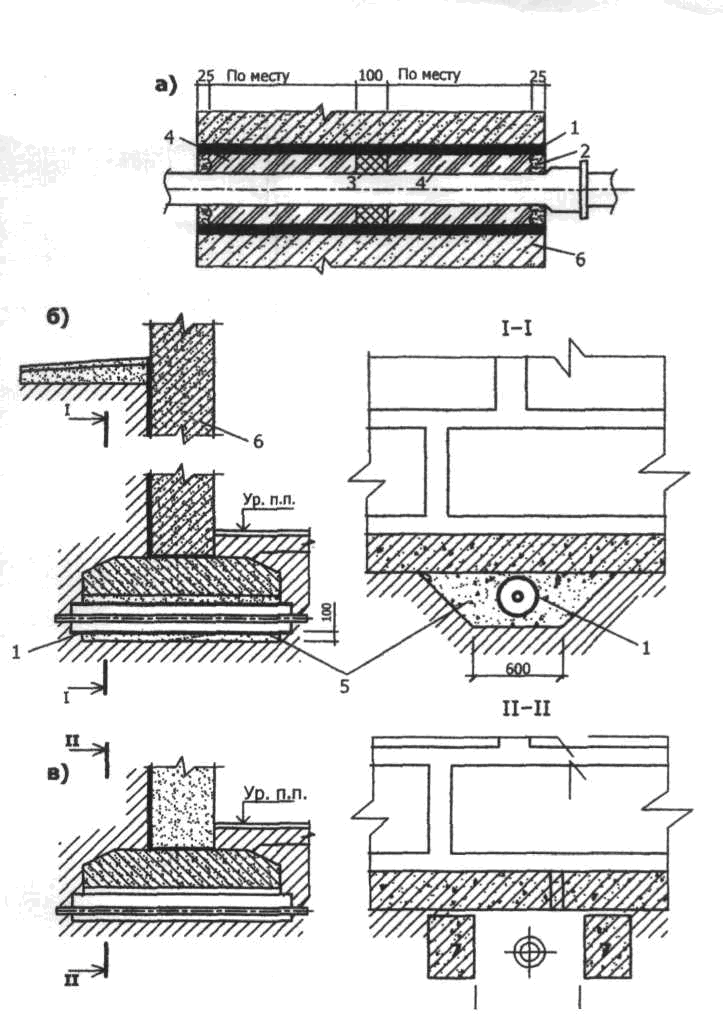

Рис. 29.9. Вводы и выводы коммуникационных сетей: а – в футляре сквозь стенку фундамента; б, в – с местным заглублением; 1 – футляр; 2 – цементный раствор; 3 – смо-ляная прядь; 4 – мятая глина; 5 – бетон; 6 – стенка фундамента; 7 – бетонные блоки
Для защиты подвальных помещений от газа, который может попадать в подвал из грунта через отверстия для вводов и выводов трубопроводов инженерных сетей при возможной утечке газа из наружных подземных газовых сетей и накапливаться в подвале до опасных концентраций, необходимо предусматривать уплотнение этих отверстий. С этой целью в стены фундаментов закладывают бетонные блоки с отверстиями ввода и вывода трубопроводов, имеющие с внутренней стороны кромки для крепления уплотнительного чехла из армированного стеклотканью полиэтилена, резины или пропитанного битумом брезента (рис. 29.10).

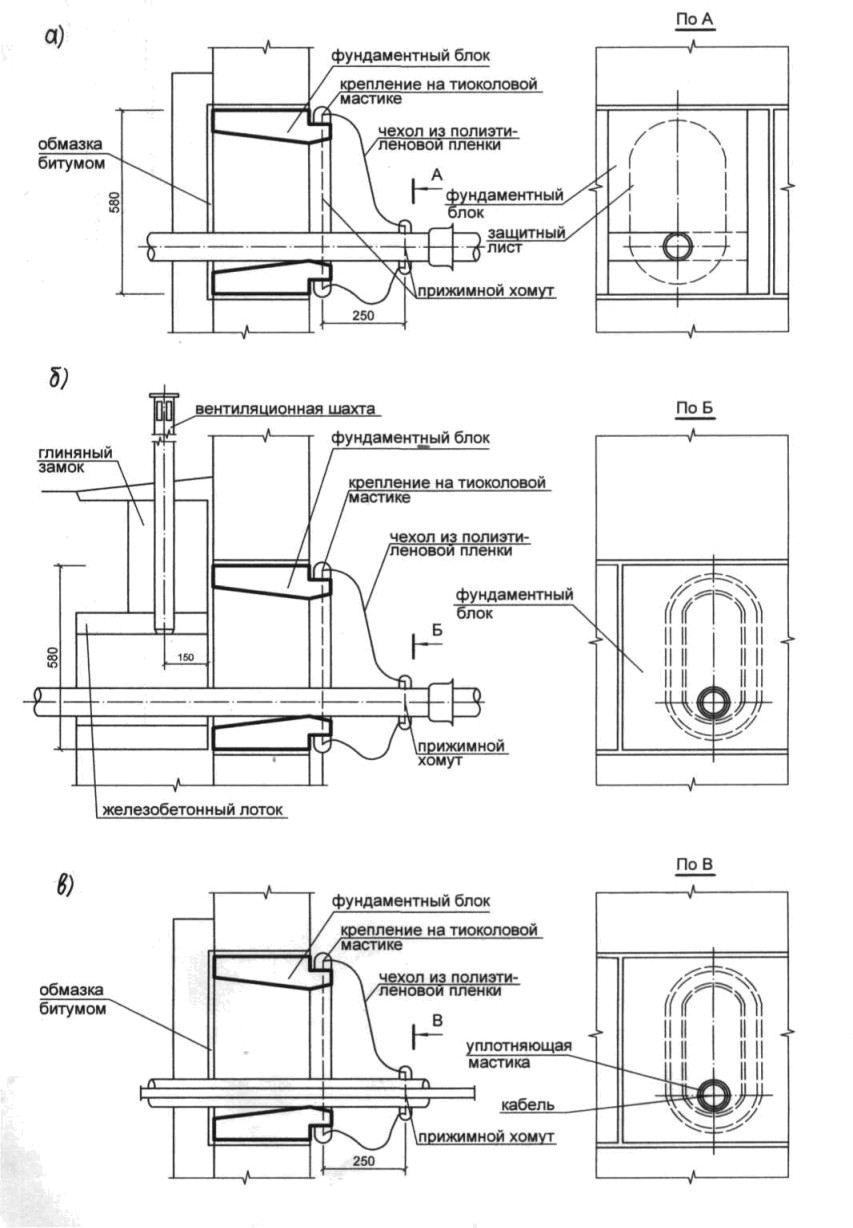

Рис. 29.10. Детали узлов защиты зданий от проникания газа в подвальные помещения
Отверстия под вводы и выводы трубопроводов в этом случае выполняют овальной формы для обеспечения возможности осадки фундаментов без повреждения инженерных сетей. С наружной стороны овальные отверстия закрывают двумя слоями гидроизоляционного материала на соответствующей мастике и устраивают замок из мятой глины.

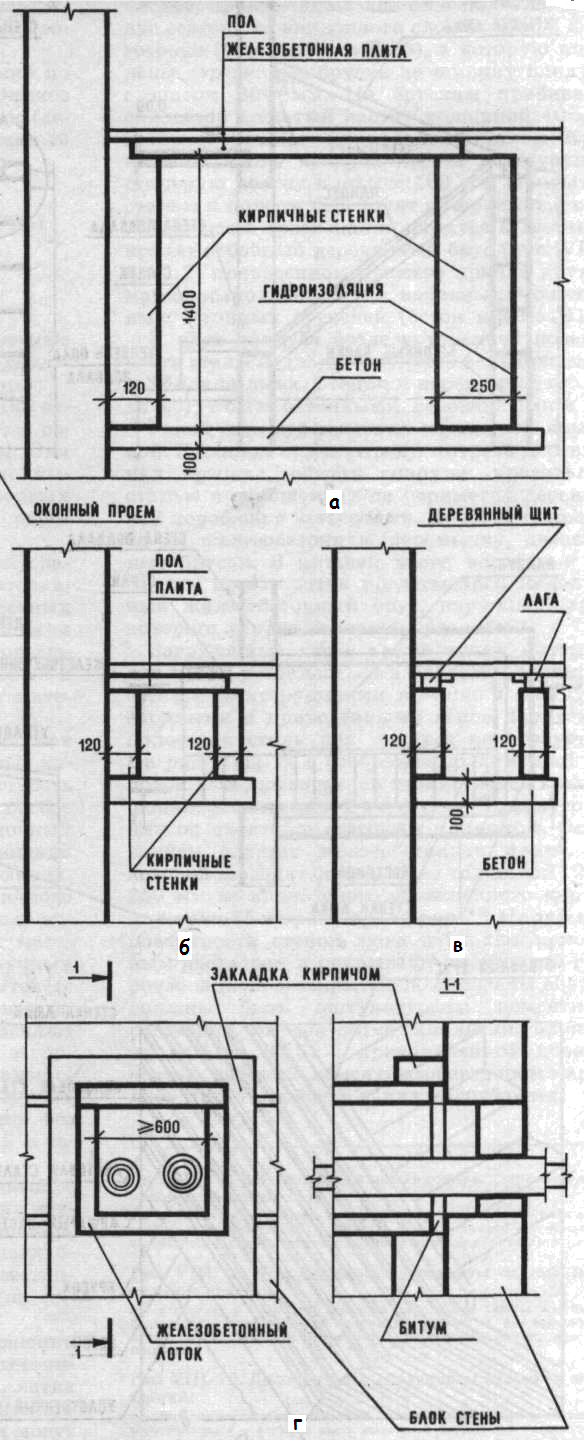

Рис. 29.11. Полупроходные и непроходные каналы для прокладки трубопроводов: а – полупроходной подпольный канал; б, в – непроходные каналы соответственно с бетонным и деревянным полом; г – ввод теплосети
В жилых домах без технических подполий для прокладки трубопроводов устраивают подпольные каналы, которые бывают полупроходными и непроходными (см. рис. 29.11). Высота полупроходного канала не менее 1400 мм. Его ширина, а также размеры непроходных каналов устанавливаются в зависимости от количества и вида размещаемых в них трубопроводов.
30. Обеспечение теплозащитных свойств и влажностного режима наружных ограждающих конструкций
30.1. Общие положения
При проектировании и строительстве жилых зданий необходимо обеспечить надлежащую теплозащитную способность их наружных ограждающих конструкций. С учётом вышесказанного конструктивные решения наружных ограждений (однородных и неоднородных) и толщины их слоёв определяют с учётом температурного перепада между наружным и внутренним воздухом и теплозащитных характеристик материала слоёв ограждения. Вопросы расчёта ограждающих конструкций на теплопередачу, теплоустойчивость, образование конденсата, воздухо- и паропроницаемость изучаются в дисциплине «Строительная физика», а ниже будут рассмотрены некоторые варианты конструктивных решений ограждающих конструкций с позиций обеспечения их теплозащитных свойств и паропроницания.
