29.3. Мусоропроводы

В жилых домах высотой более 5-ти этажей устраивают мусоропроводы. Мусоропровод размещают в лестничной клетке, и он состоит из вертикального ствола из асбестоцементных или пластмассовых труб с внутренним диаметром не менее 400 мм и мусороприёмных клапанов. В верхней части над покрытием мусоропровод заканчивается вытяжной вентиляционной трубой с дефлектором, а внизу выходит к мусоросборной камере, оборудованной тележкой с контейнером для мусора или мусоросборником (рис. 29.7).

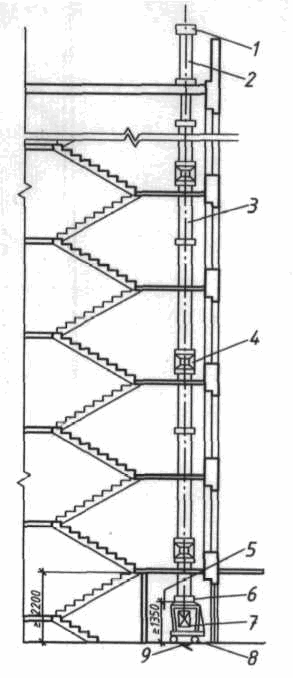

Рис. 29.7. Схема устройства мусоропровода: 1 – дефлектор; 2 – вентиляционный канал; 3 – ствол мусоропровода; 4 – приёмный клапан; 5 – водопроводный кран; 6 – шиберное устройство; 7 – бункер; 8 – тележка; 9 – трап

Ствол мусоропровода с приёмными клапанами размещают в доступных на лестничной клетке местах открыто или в стене с защитой биостойким материалом, но ствол мусоропровода нельзя размещать рядом с жилыми комнатами или в их стенах.

Мусороприёмная камера имеет высоту не менее 2,2 м и располагается во внешней зоне здания с удобным подъездом. Пол камеры устраивают выше уровня тротуара не менее 5 см. Мусороприёмную камеру выполняют изолированной глухими стенами и козырьком от соседних помещений и входа в здание, и её нельзя располагать рядом с жилыми комнатами или под ними. Стены, потолок и пол мусороприёмной камеры имеют отделку и оборудование, позволяющие выполнить быструю влажную уборку, т. е. стены и пол облицовывают керамической плиткой, а потолок окрашивают масляной краской и камеру снабжают холодной и горячей водой и шлангом для мытья стен, потолка, пола и мусоросборника. Пол камеры выполняют с уклоном в 1 % и устраивают трап для стока воды.

29.4. Технические этажи

В многоэтажных жилых домах система санитарно-технического обслуживания по высоте разделяется техническими этажами на зоны. Технические этажи предназначены для размещения инженерного оборудования и прокладки коммуникаций и их высота не менее 1,9 м. Применяемые в настоящее время элементы и оборудование санитарно-технических сетей рассчитаны на гидростатический напор в 60 м и, исходя из величины допустимого напора, устанавливают высоту зон между техническими этажами (рис. 29.8).

Технический этаж может быть расположен в нижней части здания (техническое подполье), в средней и верхней частях, а также над проездами, над первым этажом, в котором размещены помещения культурно-бытового обслуживания населения и др. На технических этажах устраивают горизонтальную разводку магистральных труб, а от них – системы трубопроводов в соответствующие зоны.

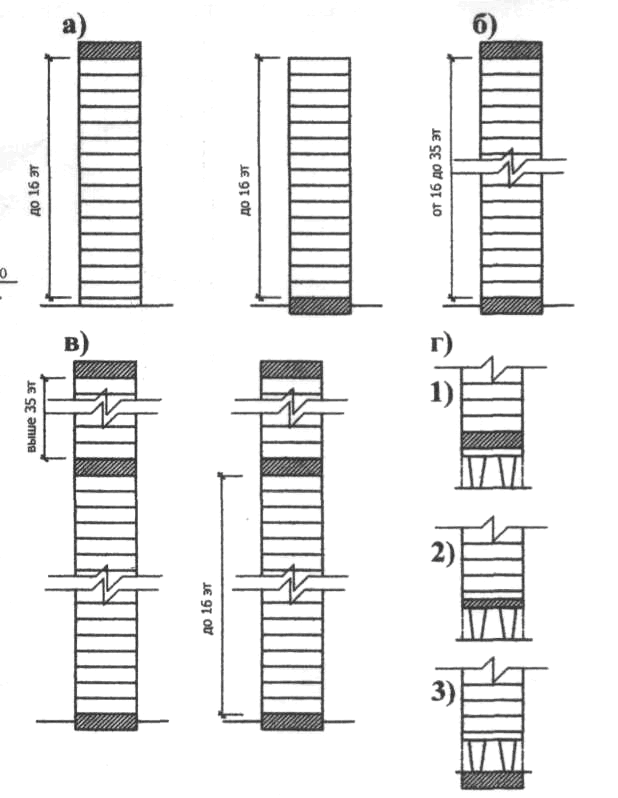

Рис. 29.8. Расположение технических этажей в многоэтажных зданиях (технические этажи заштрихованы): а – в зданиях до 16 этажей; б – то же от 16 до 35; в – то же более 35 этажей; г – расположение горизонтальных санитарно-технических разводок в зданиях, первый этаж которых открыт или занят общественными помещениями: 1 – над опорами первого этажа; 2 – под подвесными потолками; 3 – в подвале
