28.6. Лестницы и перегородки
Лестницы в индивидуальных жилых домах могут устраиваться из железобетона или деревянными, но внутриквартирные лестницы чаще устраивают деревянными, в том числе винтовыми или с забежными ступенями (см. пп. 23.2; 23.5 и 23.7–23.9). Перегородки в индивидуальных домах устраивают аналогично как и в многоквартирных домах, но преимущественно однослойными, так как они являются межкомнатными (см. пп. 24.2–24.7).
Другие конструктивные элементы (окна, двери, балконы, лоджии, эркеры) устраивают так же, как и в многоквартирных домах.
29. Санитарно-техническое оборудование жилых зданий
29.1. Санитарно-технические блоки, панели, кабины
К санитарно-техническому оборудованию гражданских зданий массового строительства относится холодное и горячее водоснабжение, канализация, отопление, вентиляция, электро- и газоснабжение, удаление мусора, телефонизация, радио- и телефикация и др.
В практике современного строительства гражданских зданий системы санитарно-технических трубопроводов для водоснабжения, канализации, отопления и др. монтируют в специальных санитарно-технических блоках или панелях (рис. 29.1), что существенно упрощает процесс монтажа сантехоборудования на строительной площадке. Блок представляет собой П-образный железобетонный профиль, внутри которого монтируют систему трубопроводов. В санитарно-технической панели система трубопроводов находится внутри тела панели, а наружу выходят только элементы для сопряжения соответствующих труб между собой и с санитарно-техническими приборами. Конструкция блока более удобна по сравнению с панелью при ремонте или замене труб.

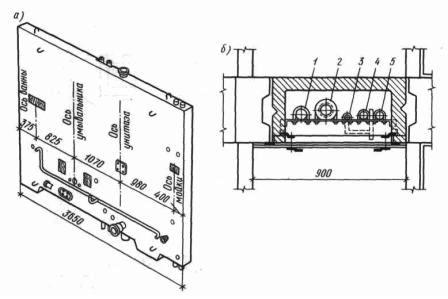

Рис. 29.1. Санитарно-технические панели и блоки: а – панель; б – блок; 1 – газовый стояк; 2 – канализационный стояк; 3 – отопительный стояк; 4, 5 – трубы горячего и холодного водоснабжения
Кроме санитарно-технических блоков и панелей применяют санитарно-технические кабины, представляющие собой объёмные, чаще всего железобетонные элементы, включающие помещения ванной и туалета. Такие кабины имеют полную заводскую отделку стен, потолков и полов, в них смонтированы системы всех трубопроводов и установлены санитарно-технические приборы (рис. 29.2), при этом системы трубопроводов в кабинах размещают в специальных нишах, отделяемых от помещений кабины дверцей или съёмным лёгким щитом.

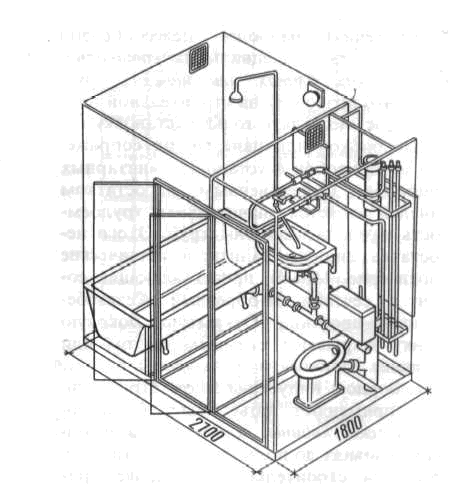

Рис.29.2. Общий вид санитарно-технической кабины
29.2. Вентиляционные устройства жилых зданий
Вентиляцию жилых домов проектируют с целью обеспечения помещений воздухом нормальной чистоты и влажности. Для этого загрязнённый воздух удаляется и вместо него подаётся свежий чистый. Замена воздуха из помещений жилого дома может быть в результате естественной или вытяжной вентиляции.
Естественная вентиляция происходит через открывающиеся форточки и окна и за счёт инфильтрации воздуха через неплотности оконного и дверного заполнения и через поры материала наружных ограждений жилых комнат. Вытяжную вентиляцию предусматривают из кухонь, ванных комнат и туалетов. Для этого в примыкающих к указанным помещениям стенах устраивают вентиляционные каналы или шахты. Каналы вытяжной вентиляции проектируют раздельными от места входа воздуха в канал и до выхода его в атмосферу (рис. 29.3 а) или их могут объединять в общий чердачный короб, связанный с вытяжной шахтой (рис. 29.3 б).
В многоэтажных жилых домах высотой более пяти этажей вытяжные каналы из 4–6 этажей могут объединяться в один общий канал (рис. 29.3 в), выводимый наружу (холодный чердак) или в чердачный объём (тёплый или комбинированный чердак).
Рис. 29.3. Схемы устройства вытяжной вентиляции с вертикальными каналами: а – каналы с раздельными выходами (в домах до 5-ти этажей); б – то же с объе-динением в общий чердач-ный короб с вытяжной шахтой; в – то же с поэтажным объединением в магистральный общий канал (в домах выше 5-ти этажей); 1 – решётка-жалюзи; 2 – кровля; 3 – зонт над вытяжными каналами; 4 – сборная шахта; 5 – общий магистральный канал
Если все вентиляционные каналы невозможно разместить в толще внутренних кирпичных стен, то устраивают приставные каналы из гипсошлаковых или шлакобетонных (во влажных условиях) плит. При этом к внутренним стенам приставные каналы примыкают непосредственно, а к наружным – через воздушную прослойку в 50 мм (см. рис. 18.5 г д). Кроме кирпичных стен с вентиляционными каналами применяют сборные вентиляционные элементы в виде панелей и блоков с каналами (рис. 29.4 и рис. 29.5).

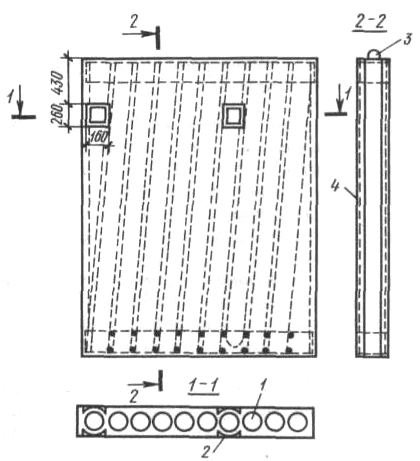

Рис. 29.4. Вентиляционная стеновая железобетонная панель: 1 – вертикальный вытяжной канал; 2 – место вентиляционного отверстия; 3 – монтажная петля; 4 – арматурная сетка
В зависимости от высоты здания и системы вентиляции применяют вентиляционные панели или блоки с круглыми, квадратными, прямоугольными каналами (площадь канала не менее 200 см2) или используют вентиляционные шахты с крупными каналами. Вентиляционные панели и блоки могут выполняться в виде несущих и самонесущих стен, а вентиляционные шахты являются самонесущими, опираемыми на фундаменты, или ненесущими, устанавливаемыми на перекрытия.
Рис.29.5. Бетонные вентиляционные блоки: а – наружные для зданий с совмещённым покрытием; б – то же с холодным чердаком; в – внутренние
Для исключения появления в зимнее время конденсата на стенах с вентиляционными каналами в помещениях верхних этажей вентиляционные панели, блоки и шахты в объёме чердака или совмещённого покрытия и выше необходимо выполнять с утеплением (рис. 29.6).

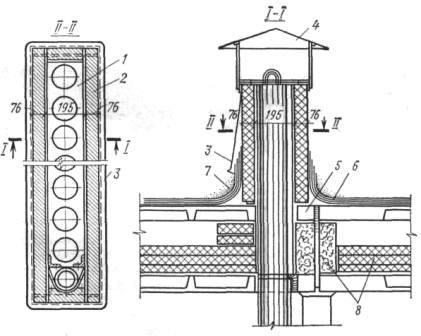

Рис. 29.6. Вариант утепления вентиляционной панели: 1 – железобетонный блок (панель); 2 – щиты из цементно-фибролитовых плит; 3 – фартук из оцинкованной стали; 4 – металлический зонт; 5 – борт из асфальта или цементного раствора; 6 – рулонный ковёр; 7 – присыпка гравием на битуме; 8 – утеплитель панели покрытия
