28.2. Фундаменты

Экономически целесообразно в индивидуальных домах без подвалов устраивать столбчатые фундаменты, а с подвалами – ленточные монолитные или сборные, стенки которых будут одновременно служить стенами подвалов. При строительстве на слабых грунтах могут применяться фундаменты на коротких сваях (длина свай от 1,2 до 2,5 м), что к тому же позволяет существенно сократить объём земляных работ.

Если основанием служат неоднородные или пучинистые грунты или же на участке строительства высокий уровень грунтовых вод, то фундаменты можно устраивать в виде сплошной плиты из монолитного железобетона толщиной не менее 100 мм. При этом толщину плиты определяют в зависимости от величины воспринимаемых нагрузок и расстояния между вертикальными несущими конструкциями остова здания (стенами или отдельными опорами). В домах с подвалами сплошная плита фундамента является основанием пола подвала. На рис. 28.1 показаны варианты конструктивных решений фундаментов индивидуальных малоэтажных жилых домов.

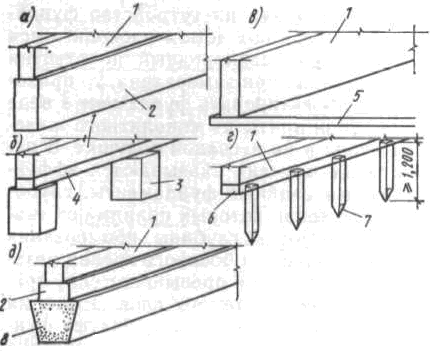

Рис. 28.1. Варианты конструктивных решений фундаментов малоэтажных жилых домов: а – ленточный; б – столбчатый; в – в виде сплошной железобетонной плиты; г – на коротких сваях; д – ленточный мелкого заложения на песчаной подушке; 1 – стена; 2 – лента фундамента; 3 – столб; 4 – фундаментная балка; 5 – монолитная железобетонная плита; 6 – ростверк; 7 – свая; 8 – песчаная подушка

Ленточные монолитные фундаменты устраивают из бутовой кладки, бутобетона, бетона; сборные – из железобетонных подушек и бетонных сплошных или пустотелых блоков или только из бетонных блоков. При столбчатых фундаментах столбы тоже выполняют из бутовой кладки, бутобетона и бетона или сборных бетонных блоков. Размер опорной части фундаментного столба, в том числе и подушки, в плане не превышает 1 м и зависит от шага столбов, нагрузки, материала фундамента и прочности грунта. На рис. 28.2 показаны варианты конструктивных решений фундаментных балок столбчатых фундаментов.

При строительстве на пучинистых грунтах кроме сплошных железобетонных фундаментных плит можно применять в домах с подвалами ленточные фундаменты глубокого заложения, а в домах без подвалов – мелкого заложения. Фундаменты глубокого заложения устраивают на глубину ниже уровня промерзания, но при этом для исключения сил бокового трения и сцепления между вспучивающимся при замерзании грунтом и боковыми поверхностями элементов фундамента устраивают пазухи на всю высоту подземной части фундамента. Эти пазухи заполняют непучинистым грунтом, например, песком.

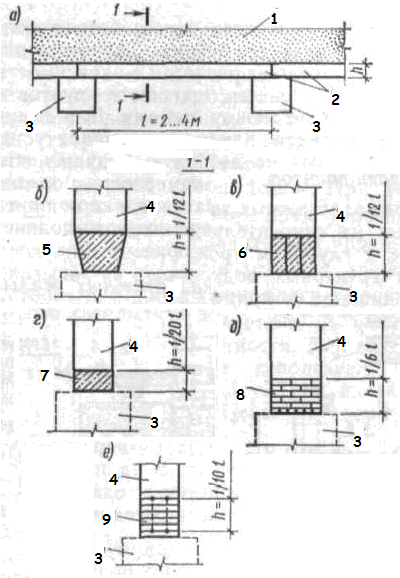

Рис. 28.2. Варианты конструктивных решений фундаментных балок столбчатых фундаментов: а – фрагмент столбчатого фундамента; б–е – фундаментные балки под каменные стены; 1 – стена; 2 – фундаментная балка; 3 – столб; 4 – каменная стена; 5 – сборная железобетонная фундаментная балка; 6 – фундаментная балка из сборных балочных усиленных перемычек; 7 – монолитная железобетонная фундаментная балка; 8 – рядовая армокирпичная балка в роли фундаментной; 9 – армокирпичная балка со стальными каркасами в вертикальных швах кладки

Фундаменты мелкого заложения устанавливают на искусственное основание в виде песчаной подушки. При устройстве искусственного основания (песчаной подушки) отрывают под фундамент траншею глубиной ниже уровня промерзания не менее чем на 0,2 м и эту траншею заполняют с послойным уплотнением крупным песком до отметки –0,7 м от уровня земли. Затем на полученном искусственном основании устраивают фундамент мелкого заложения, но при этом пазухи между стенками фундаментов и траншеи заполняют непучинистым грунтом.
