27.5. Наружные стены и другие конструктивные элементы жилых зданий с несущим остовом в виде каркасно-этажерочных систем
27.5.1. Наружные стены
В зданиях с несущим остовом в виде каркасно-этажерочных систем наружные стены устраивают ненесущими, поэтажно опирающимися на элементы перекрытий и выполняющими ограждающие функции по защите внутреннего объёма зданий от температурного перепада, шума и атмосферных воздействий. Для устройства таких стен применяют мелкие камни или блоки из лёгкого бетона (например, из ячеистого бетона или газосиликата) или других малотеплопроводных материалов, обеспечивающих требуемое термическое сопротивление наружным стенам.
Стены могут быть однородными, т. е. из одного материала, или неоднородными. Неоднородные стены устраивают слоистыми по толщине, т. е. в таких стенах для уменьшения их толщины и массы между внутренним и наружным слоями укладывают слой эффективного лёгкого утеплителя, толщина которого определяется расчётом на теплозащиту. Снаружи стены покрывают защитно-отделочным слоем, например, слоем штукатурки толщиной 20–30 мм, или лицевым кирпичом, или специальными облицовочными камнями или плитами, а внутри – отделочным штукатурным слоем толщиной 10–15мм. На рис. 27.10.1–27.10.11 показаны варианты конструктивных решений наружных стен и узлы их опирания на перекрытия и примыкания к другим элементам каркаса.

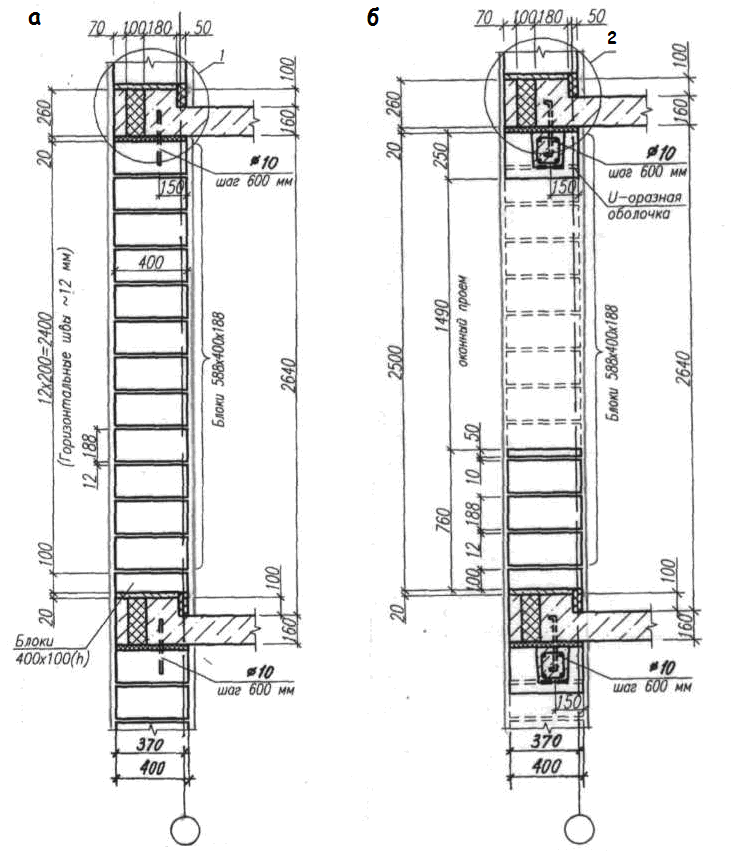

Рис. 27.10.1. Вариант устройства и опирания на перекрытия однородных ненесущих стен из легкобетонных блоков в домах с каркасно-этажерочными системами: а – глухая стена; б – стена с оконным проёмом

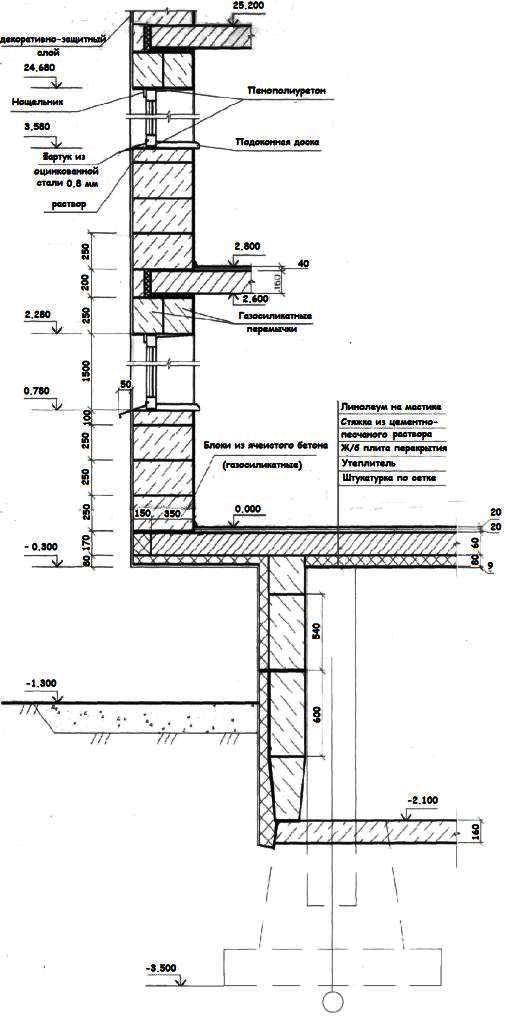

Рис. 27.10.2. Вариант устройства ненесущей однородной стены из ячеисто-бетонных блоков, поэтажно опираемой на железобетонные плиты перекрытий (разрез 2 – 2; см. рис. 27.1.5)
а) б) в)

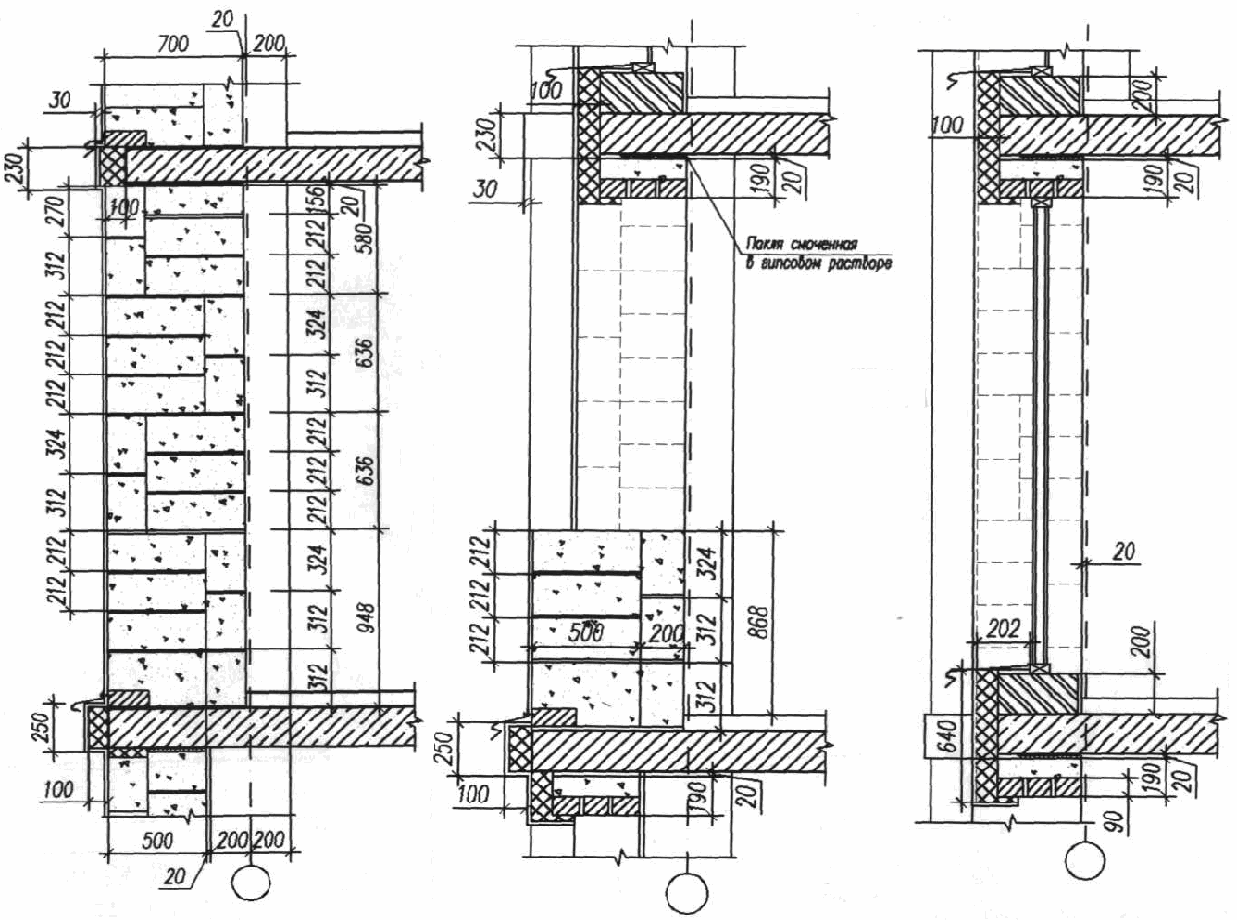

Рис. 27.10.3. Варианты устройства и опирания наружных ненесущих однородных стен из ячеистобетонных блоков в простеночной части (а) и в местах с проёмами (б, в)

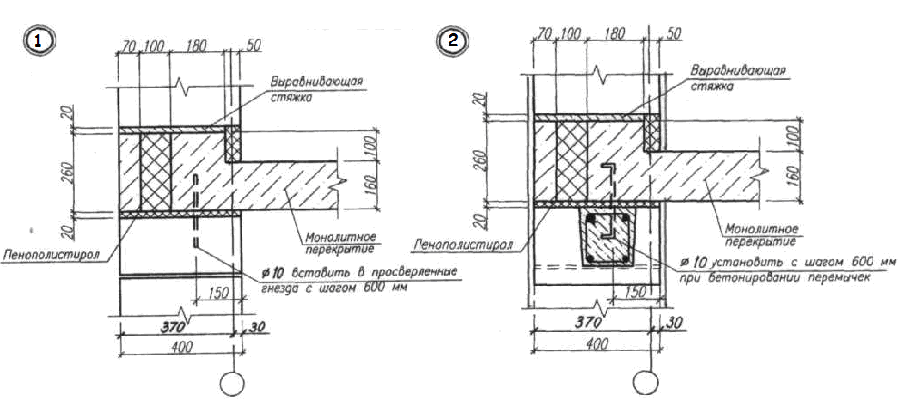

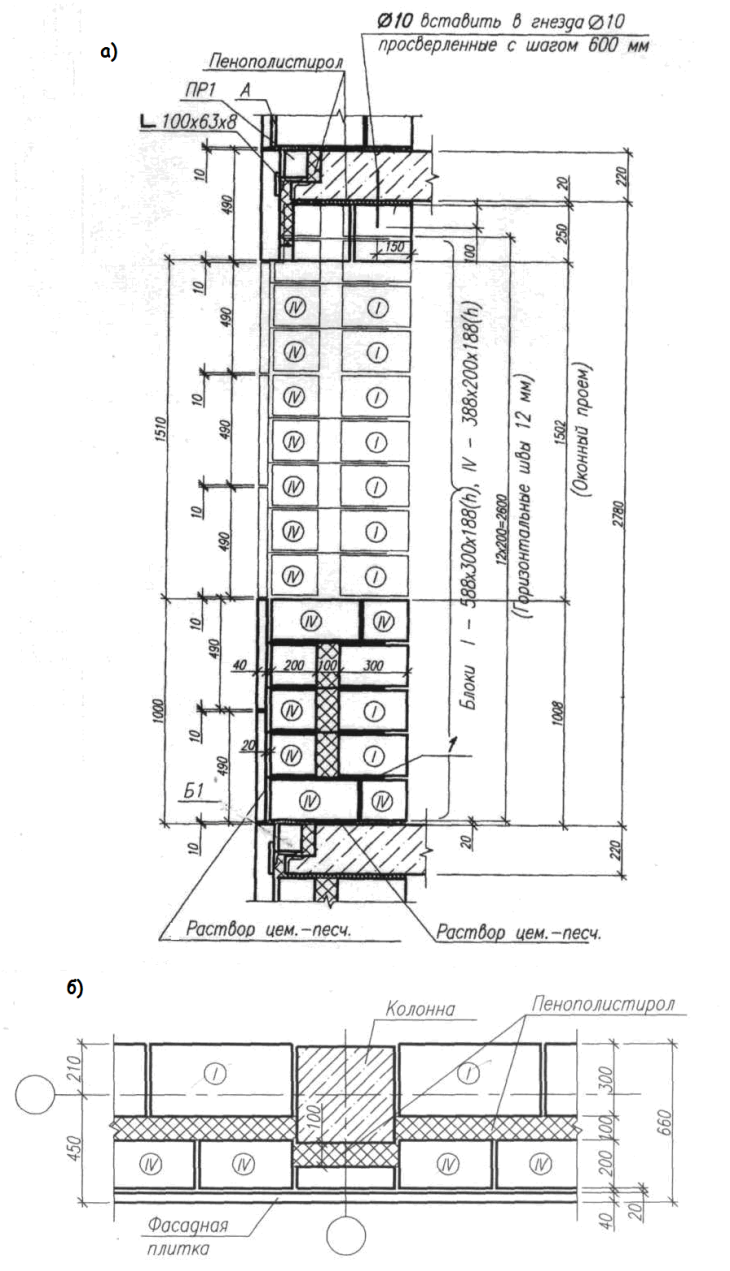

Рис. 27.10.4. Вариант устройства и опирания наружной ненесущей неоднородной стены из легкобетонных блоков и эффективного утеплителя с облицовкой фасадной плиткой (стена с оконным проёмом): а – разрез; б – план; 1 – арматура

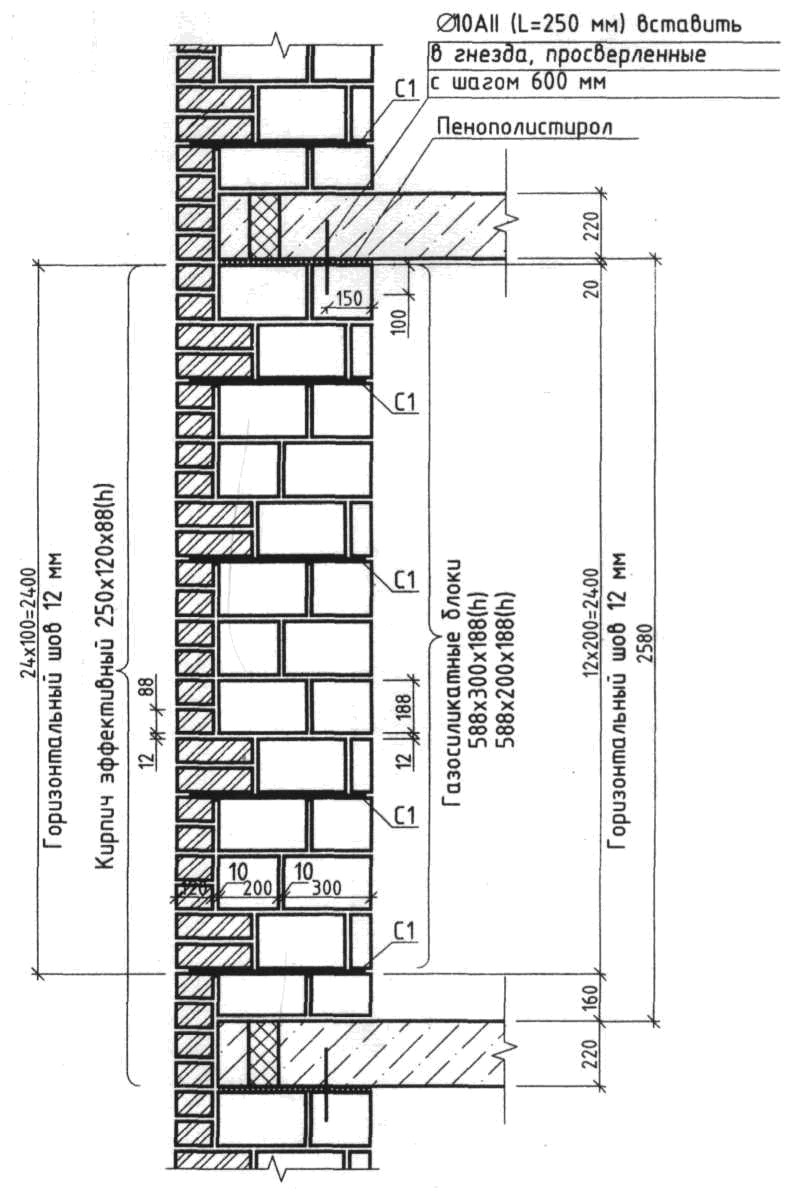

Рис. 27.10.5. Вариант устройства и опирания наружной ненесущей стены из газосиликатных блоков с облицовкой кирпичом: С1 – арматурные сетки

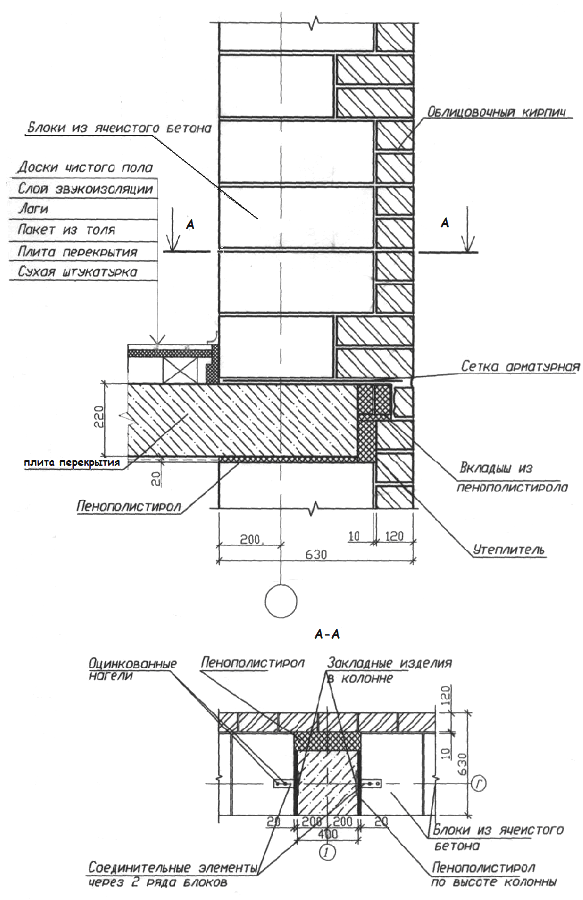

Рис. 27.10.6. Вариант устройства наружной ненесущей стены из ячеистобетонных блоков с облицовкой кирпичом и узел примыкания стены к колонне каркаса

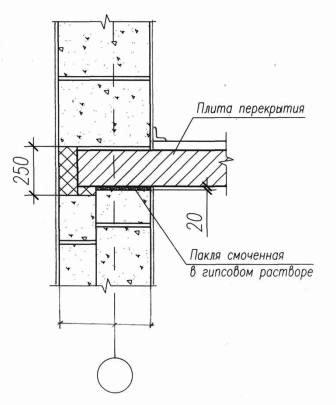

Рис. 27.10.7. Вариант узла опирания наружной ненесущей однородной стены из легкобетонных блоков на плиту перекрытия.

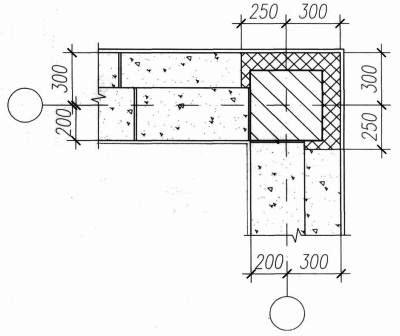

Рис. 27.10.8. Вариант узла примыкания наружной ненесущей однородной стены из ячеистобетонных блоков к угловой колонне

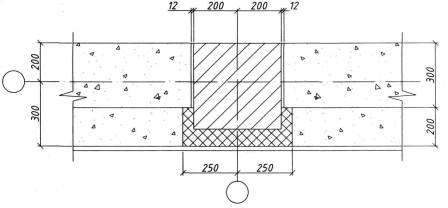

Рис. 27.10.9. Вариант примыкания ненесущей стены из ячеистобетонных блоков к колонне каркаса

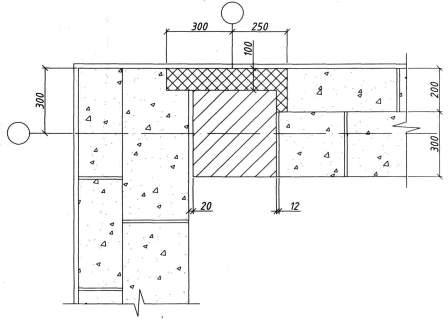

Рис. 27.10.10. Вариант углового примыкания ненесущих ячеистобетонных продольных и поперечных стен к колонне каркаса

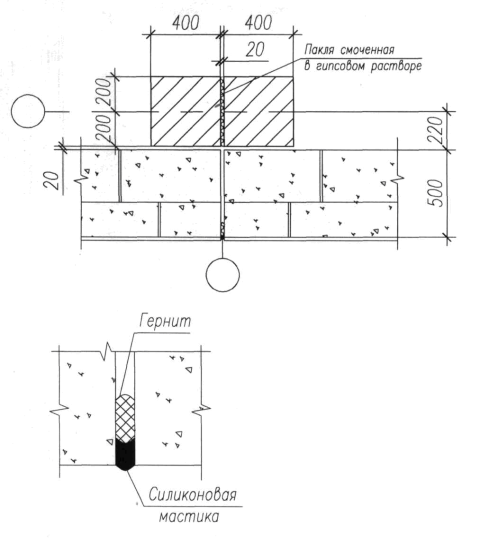

Рис. 27.10.11. Вариант устройства температурного шва в наружных ненесущих стенах
