26.3. Конструктивные решения лоджий

В зависимости от конструктивного исполнения лоджии бывают встроенными, частично встроенными и выносными. Встроенные и частично встроенные лоджии состоят из стен, плиты пола с гидроизоляцией и покрытием пола и ограждения, при этом плиты пола опирают на торцевые стены лоджий, и в качестве плит пола используют обычно те же конструкции, что и для перекрытия (рис. 26.5 А).

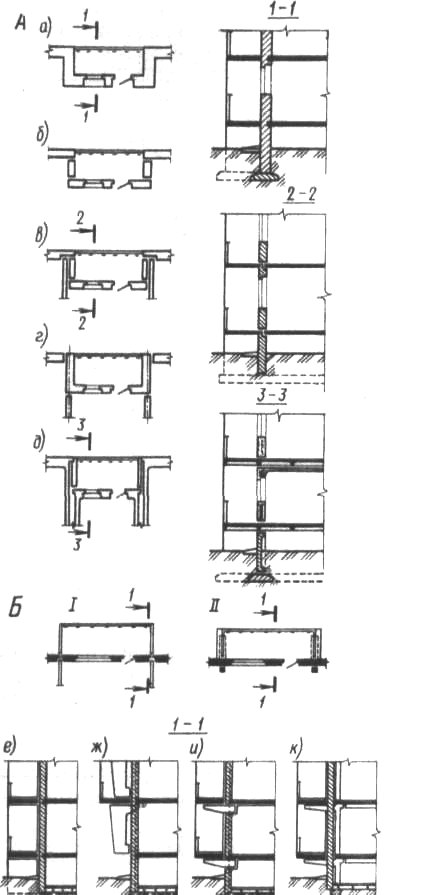

Рис. 26.5. Встроенные и выносные лоджии:

А – встроенные лоджии в домах: а – с кирпичными стенами; б – с панельными продольными несущими стенами; в – то же с поперечными несущими стенами; г, д – то же с объёмными элементами лоджий. Б – выносные лоджии в домах: I – панельных; II – каркасно-панельных; е – с несущими стенами лоджий; ж – с навесными стенами лоджий; и – со стенами на консолях внутренних несущих стен; к – то же на консолях колонн каркаса

Выносные лоджии, как правило, устраивают в панельных или каркасно-панельных домах. Плиты пола таких лоджий имеют гидроизоляцию и покрытие пола и их опирают или на несущие стены-щеки, которые в свою очередь опирают на выступающие участки фундаментов внутренних поперечных стен, или на навесные стены, которые крепят к поперечным внутренним стенам, или на балочные консольные выпуски из поперечных несущих стен или колонн каркаса (см. рис. 26.5 Б).

26.4. Конструктивные решения эркеров

Конструктивные решения эркеров зависят от объёмно-планировочных и конструктивных решений дома. Если эркер устраивают на всю высоту дома, то стены эркера выполняют несущими, опирающимися на фундаменты, а несущие конструкции перекрытий и покрытий эркера опирают на его стены. Если же эркер устраивают со второго или третьего этажа или эркер имеет разрывы по высоте, то его стены выполняют лёгкими навесными, опирающимися на поэтажно защемлённые в стенах здания консольные несущие конструкции перекрытий эркера в виде балок или плит, крепящихся также к несущим элементам перекрытий примыкающих помещений (рис. 26.6). Пол эркера и примыкающего помещения находится на одной отметке, а верхние и нижние перекрытия эркера должны иметь соответствующую защиту от внешних воздействий (в том числе кровлю, тепло- и пароизоляцию). Конструктивно покрытие эркера может быть чердачным или совмещённым.

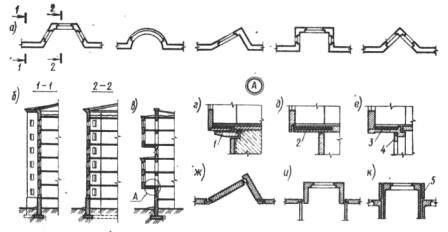

Рис. 26.6. Варианты планировочных и конструктивных решений эркеров: а –формы эркеров в плане; б – эркер с несущими стенами; в – навесной эркер; г – навесной эркер в панельном доме, опирающийся на консоли внутренних стен; д – то же на утеплённую консоль плиты перекрытия; е – эркер в кирпичном доме, опирающийся на консольную легкобетонную плиту; ж – эркер из панельных стен; и – то же из объёмных элементов; к – эркер в объёмно-блочном доме; 1 – консоль панели внутренней стены; 2 – консоль перекрытия; 3 – консольная легкобетонная плита эркера; 4 – перемычка оконного проёма; 5 – утепляющий элемент

27. Особенности конструктивных решений жилых зданий

с несущим остовом в виде каркасно-этажерочных систем
